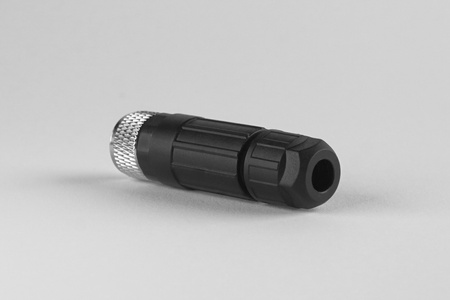

Konektor M8 3-pin samica rovný – konektor pre snímače a priemyselnú automatizáciu

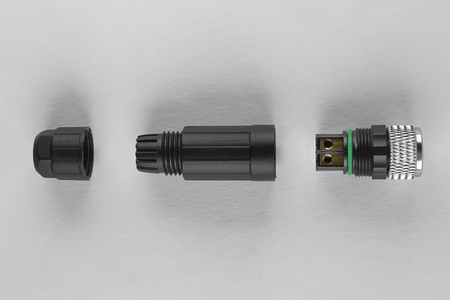

Konektor M8 3-pin samica rovný na vlastnú montáž na kábel – zásuvka (samica), kódovanie A, so skrutkovými svorkami. Žily sa pripájajú do svoriek imbusovými skrutkami, bez spájkovania – imbusový kľúč je súčasťou balenia konektora. Konektor je určený pre kábel s priemerom 3,5–5 mm. Kábel vystupuje z konektora v osi.

Použitie

Zásuvka M8 3-pin s kódovaním A sa spája s vidlicou M8 3-pin s kódovaním A – okrem iného so snímačmi, ale aj s inými zariadeniami automatizácie s takýmto konektorom.

Hodí sa pre trojvodičové snímače M8 s jedným výstupom PNP alebo NPN (NO alebo NC). Zásuvka sa naskrutkuje na vidlicu snímača.

Konektor je vyrobený podľa normy IEC 61076-2-104 (kódovanie A), preto pasuje aj k snímačom a zariadeniam iných značiek s vidlicou M8 s kódovaním A.

Zapojenie pinov – M8 3-pin, zásuvka

Pin	Funkcia v snímači	Farba žily
1	napájanie + (L+)	hnedá (BN)
3	napájanie 0 V (L−)	modrá (BU)
4	výstup	čierna (BK)

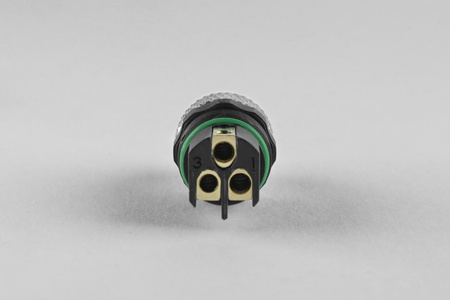

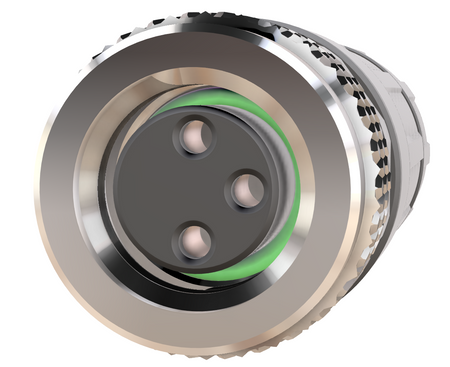

Pohľad zo strany kontaktov. Zapojenie pinov a farby žíl zodpovedajú norme IEC 60947-5-2, podľa ktorej sa pripájajú približovacie snímače rôznych značiek – rovnako sú vyhotovené aj snímače a káble Nexotec. Pri iných zariadeniach určuje funkciu pinov ich dokumentácia.

Montáž a prevádzkové podmienky

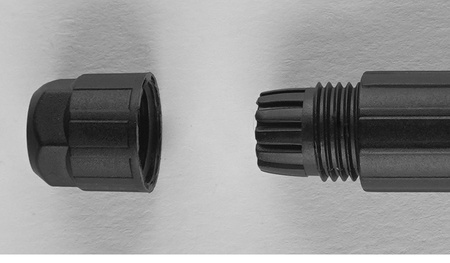

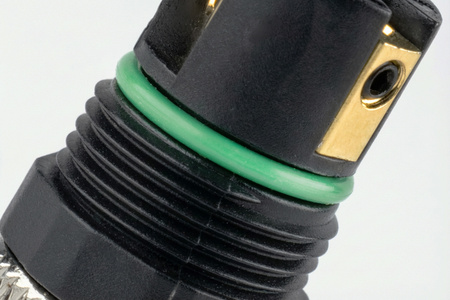

Kábel: priemer 3,5–5 mm, žily 0,14–0,5 mm². Pripojenie: skrutkové svorky. Žily sa pripájajú do svoriek imbusovými skrutkami – imbusový kľúč je súčasťou balenia konektora. Uťahovací moment prevlečnej matice: 0,4 Nm. Stupeň krytia IP67 dosiahne konektor po zasunutí a dotiahnutí prevlečnej matice. Prevádzková teplota: −40…+85 °C.

Technické údaje

• Konektor: M8, 3 piny, kódovanie A, zásuvka (samica), priamy

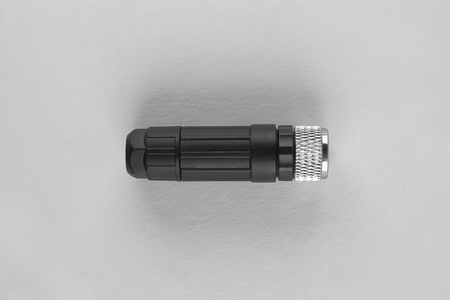

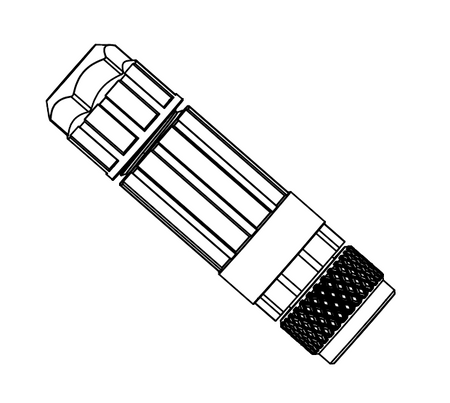

• Rozmery: dĺžka 43 mm, priemer 11 mm
• Pripojenie: skrutkové svorky, žily 0,14–0,5 mm², kábel 3,5–5 mm
• Menovité napätie: 60 V AC/DC
• Menovité impulzné napätie: 1500 V
• Menovitý prúd: max. 4 A (40 °C)
• Stupeň krytia: IP67 (po dotiahnutí matice)
• Prevádzková teplota: −40…+85 °C
• Počet spojovacích cyklov: najmenej 100
• Materiály: puzdro PA, tesnenie NBR, kontakty z pozlátenej medi, kovové časti z niklovanej medi
• Tienenie: nie
• Norma konektora: IEC 61076-2-104
• Súčasť balenia: imbusový kľúč na skrutky svoriek

Časté otázky

Treba konektor spájkovať?
Nie. Žily sa priskrutkujú do skrutkových svoriek.

Sú na montáž potrebné nejaké nástroje?
Len imbusový kľúč na skrutky svoriek – je súčasťou balenia konektora.

Aký kábel sa hodí ku konektoru M8?
Kábel s priemerom 3,5–5 mm so žilami 0,14–0,5 mm².

Ako pripojiť snímač ku konektoru M8 3-pin?
Podľa normy IEC 60947-5-2: pin 1 – napájanie + (L+), pin 3 – napájanie 0 V (L−), pin 4 – výstup.

Hodí sa pre snímač NPN?
Áno. Zapojenie pinov je pre snímače PNP aj NPN rovnaké.

Je konektor tesný?
Áno – IP67, po zasunutí konektora a dotiahnutí prevlečnej matice.

Je konektor tienený?
Nie, ide o netienený konektor.

Koľkokrát možno konektor rozpojiť?
Konektor vydrží najmenej 100 spojovacích cyklov.

Existuje hotový kábel s takýmto konektorom?
Áno – ponúkame káble M8 3-pin s továrensky zaliatou zásuvkou: priame aj uhlové, PUR alebo PVC, 3 m a 5 m, aj s LED. Konektor potom netreba montovať.

Aké ďalšie vyhotovenia sú k dispozícii?
Konektory M8 3-pin ponúkame aj vo vyhotoveniach: samec rovný (P8-3MS); samec uhlový (P8-3MR); samica uhlový (P8-3R).
