Difúzny optický snímač konektor M8 PNP NO&NC, Sn=350 mm
- Optický difúzny snímač v štvorcovom puzdre Q31, 31 x 20 x 12 mm. Deteguje nekovové predmety do 350 mm bez odrazky. Výstup PNP so súčasným NO a NC, DC 10-30 V, konektor M8 so 4 pinmi. Puzdro PBT, IP67, nastavenie citlivosti.
Predplatené produkty v nákupnom košíku
Nastavenie jednej frekvencie doručovania pre všetky predplatené produkty v košíku každý:
Predplatené produkty v nákupnom košíku
Optický snímač NRL31205 pracuje v difúznom režime: vysielač aj prijímač sú v jednom puzdre a detekcia nastáva po odraze infračerveného lúča od objektu. Dosah 350 mm je stanovený pre bielu matnú dosku 200 x 200 mm.

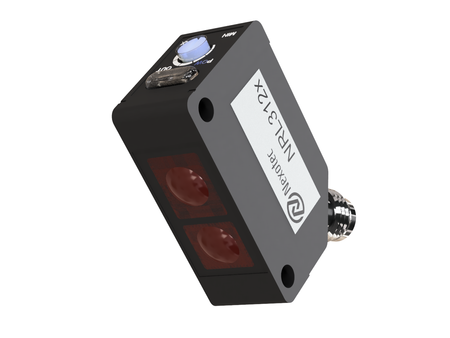

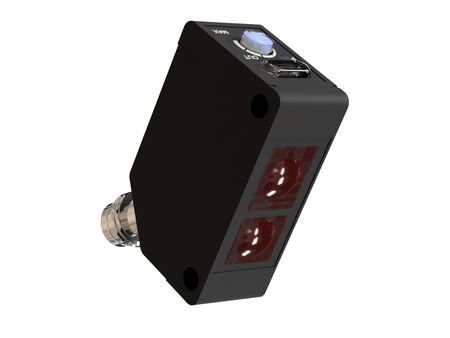

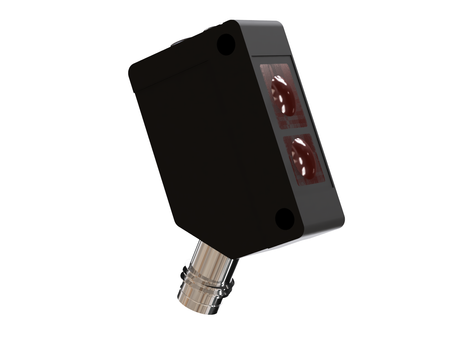

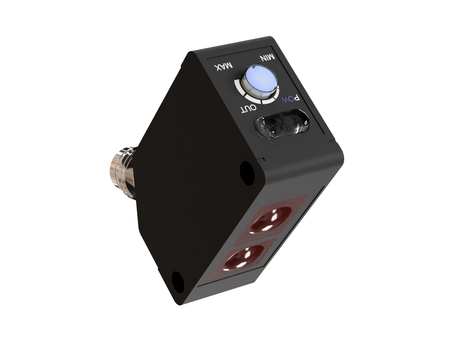

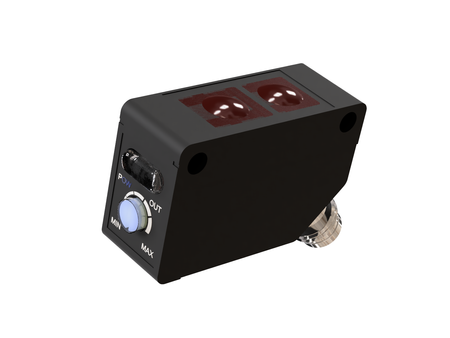

Štvorcové puzdro Q31 s rozmermi 31 x 20 x 12 mm z materiálu PBT sa zmestí tam, kde na valcový snímač nie je miesto. Citlivosť sa nastavuje potenciometrom, dve LED ukazujú stav výstupu a prítomnosť napájania.
Technická špecifikácia:
- Druh snímača: optický, difúzny režim
- Detekčná vzdialenosť: 350 mm, tolerancia ±10% Sn, hysterézia 15%

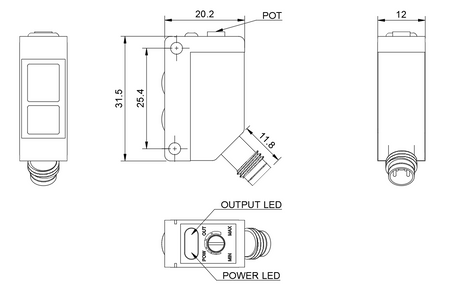

- Puzdro: štvorcové Q31, 31 x 20 x 12 mm, PBT
- Druh výstupu: PNP
- Spínacia funkcia: NO & NC, oba kontakty súčasne
- Napájacie napätie: DC 10-30 V, zvlnenie do 10%
- Maximálny výstupný prúd: 100 mA, úbytok napätia do 2,0 V
- Spínacia frekvencia: 500 Hz, čas odozvy 1 ms
- Zdroj svetla: infračervené 880 nm, odolnosť proti cudziemu svetlu nad 5000 lx
- Ochrany: proti skratu a prepólovaniu
- Krytie: IP67, prevádzková teplota -25 až +55 °C

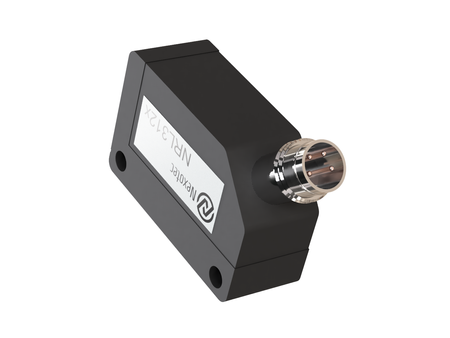

- Pripojenie: konektor M8, 4 piny
Použitie
- Detekcia nekovových objektov, ako sú kartóny, plasty, drevo a sklo, teda tam, kde indukčný snímač nefunguje.
- Kontrola prítomnosti obalov na dopravníkoch a v baliacich strojoch.
- Počítanie dielov pohybujúcich sa na páse.
- Kontrola hladiny materiálu v násypkách a podávačoch.
- Kontrola polohy paliet a prepraviek v lôžkach strojov.
Prínosy a vlastnosti
- Dosah 350 mm bez odrazky a bez samostatného vysielača na druhej strane dráhy
- Výstup NO aj NC súčasne, jedna skladová položka pokryje obe logiky
- Potenciometer citlivosti umožňuje doladenie na farbu a povrch objektu
- Ochrana proti skratu a prepólovaniu napájania
- Ploché puzdro s hrúbkou 12 mm na montáž do stiesnených miest strojov
Kedy zvoliť tento model
- Keď detekovaný materiál nie je kov.
- Keď vzdialenosť presahuje dosah indukčných snímačov.
- Keď nie je miesto na odrazku alebo vysielač na druhej strane.
- Keď riadiaci systém potrebuje signál NO a NC súčasne.
Menovitý detekčný rozsah je kľúčovým parametrom indukčného senzora.Označuje vzdialenosť, pri ktorej senzor zmení stav výstupu, keď sa kovový predmet priblíži osovo k jeho čelu.Ide o najdôležitejšiu funkčnú vlastnosť senzora – určuje, ako blízko sa musí nachádzať detegovaný objekt, aby bol zaznamenaný.
