Spoľahlivosť systémov priemyselnej automatizácie - snímač, spoj a tesnenie ako jeden celok
V priemyselnej automatizácii sa spoľahlivosť najčastejšie pripisuje kvalite snímačov. V praxi však stabilná prevádzka inštalácie závisí od celej trasy spoja: kábla, konektora a tesniacich prvkov. Konektor nie je kritickým prvkom procesu - jeho úlohou je zabezpečiť snímaču stabilné pracovné podmienky bez vzniku dodatočných prevádzkových problémov.
Reálne prevádzkové podmienky - automotive a prašné prostredia
Na výrobných linkách a v prašných zónach priemyselných hál sú spoje snímačov vystavené technologickému prachu a pevným časticiam, vibráciám a mikropohybom strojov, vlhkosti (kondenzácii a striekajúcej vode), ako aj technickým olejom a mazivám. V takýchto podmienkach je kľúčové, či spoj zachováva tesnosť a elektrické parametre dlhodobo, a nie iba v okamihu montáže.
Tesniaci krúžok - kľúčová bariéra proti prachu a vode
Jedným z najdôležitejších konštrukčných prvkov konektorov M8 a M12 je tesniaci krúžok vyrobený z NBR, ktorý spolupracuje s čelom zásuvky a závitom. V praxi je to práve tento krúžok, ktorý:
- vytvára tesnú bariéru proti prachu a pevným časticiam,
- chráni vnútro konektora pred vlhkosťou a vodou,
- kompenzuje drobné nepresnosti osadenia počas montáže,
- zachováva pružnosť v širokom rozsahu teplôt,
- umožňuje reálne udržanie stupňa krytia IP67 počas celej doby prevádzky.
V prašných a automotive prostrediach kvalita tesnenia rozhoduje o tom, či spoj zostane stabilný počas mesiacov a rokov bez zásahu údržby.
Stupeň krytia IP67 - čo to znamená v praxi
Stupeň krytia IP67 (EN 60529) znamená úplnú prachotesnosť a ochranu pred krátkodobým ponorením do vody. V prípade konektorov M8 a M12 je trieda IP67 výsledkom súčinnosti konštrukcie konektora, tesniaceho krúžku a správneho uťahovacieho momentu - nie samotného závitu.
Technické parametre, ktoré sa premietajú do spoľahlivosti

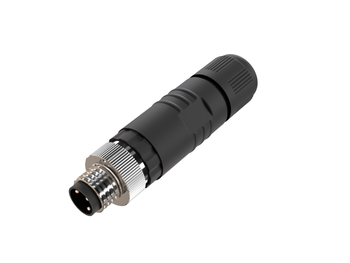

Mechanické a environmentálne parametre (M8 - príklad konfigurácie)
- Závit: M8x1
- Typ konektora: zástrčka (male)
- Počet kontaktov: 3
- Kódovanie: A (A-coded)
- Typ tela: priamy
- Tienenie: žiadne
- Stupeň krytia: IP67 (EN 60529)
- Rozsah teplôt: −40…+85 °C
- Životnosť: ≥ 100 spojovacích cyklov
- Uťahovací moment: 0,6 Nm
Vyššie uvedené parametre ukazujú, ako vyzerá typická konfigurácia M8 v aplikáciách so snímačmi. V praxi sa táto špecifikácia prejavuje v tesnosti a opakovateľnosti montáže (krúžok + uťahovací moment), stabilnej prevádzke pri premenlivých teplotných podmienkach a v životnosti vhodnej pre pevné inštalácie a servis.
Elektrické parametre
- Menovité napätie: 60 V AC/DC
- Menovité rázové napätie: 1500 V
- Menovitý prúd (40 °C): max. 4 A
- Izolačný odpor: ≥ 100 MΩ
- Odpor kontaktu: ≤ 5 mΩ
Elektrické parametre sú prispôsobené typickým aplikáciám automatizácie: snímačom, vstupom/výstupom PLC a riadiacim signálom. Pozlátené kontakty zaisťujú stabilitu signálu a odolnosť proti oxidácii, zatiaľ čo vysoký izolačný odpor znižuje riziko zvodových prúdov v náročnejších environmentálnych podmienkach.
Pripojenie / kabeláž
- Spôsob pripojenia: skrutkové svorky
- Výstup kábla: 3,5–5 mm
- Prierez vodiča: 0,14–0,5 mm²
Skrutkové svorky uľahčujú rýchlu montáž a servis priamo v teréne. Rozsah vodičov a výstup kábla sú kompatibilné s typickou kabelážou snímačov, čo urýchľuje modernizácie a výmeny počas údržby.
Materiály
- Telo: PA
- Tesnenie: NBR
- Kontakty: pozlátená meď
- Kovové časti: poniklovaná meď
- UL 94: HB
Použité materiály podporujú životnosť spoja: PA zaisťuje mechanickú odolnosť a rozmerovú stabilitu, NBR udržiava pružnosť tesnenia a pozlátené kontakty zaisťujú nízky odpor a stabilný signál po dlhú dobu.
Normy a zhoda
- IEC 61076-2-101
- CE, RoHS
Montáž a servis - z pohľadu údržby
Kompatibilita s bežnou kabelážou, dostupnosť variantov M8/M12 (priame/uhlové, zástrčka/zásuvka) a opakovateľné pritlačenie krúžku vďaka správnemu uťahovaciemu momentu sa premietajú do jednoduchej montáže a rýchleho servisu. Dobre zvolený spoj zostáva v pozadí prevádzky systému - a práve preto reálne podporuje kontinuitu výroby.
Zhrnutie
Spoľahlivosť inštalácie priemyselnej automatizácie je výsledkom súladného pôsobenia celého spoja - snímača, kábla, konektora M8 alebo M12, tesniaceho krúžku a správnej montáže. V tomto celku zohráva tesnenie krúžku kľúčovú úlohu v ochrane pred prachom a vodou, ako aj v udržaní triedy IP67 počas celej doby prevádzky.
FAQ - konektory M8 a M12 vo všetkých konfiguráciách
Čím sa líšia konektory M8 a M12?
M8 sa používa najmä v kompaktných aplikáciách so snímačmi, zatiaľ čo M12 je univerzálnejší a bežne sa využíva v strojných a automotive inštaláciách.
Kedy zvoliť M8 a kedy M12?
M8 sa najčastejšie volí vtedy, keď je dôležitá úspora miesta a kompaktná montáž pri snímači. M12 sa osvedčuje v univerzálnejších strojných inštaláciách a tam, kde sa kabeláž štandardizuje v rámci celej linky.

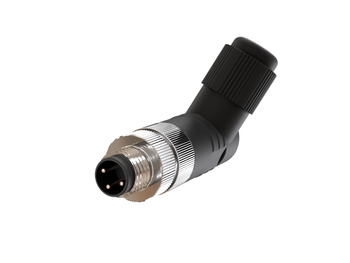

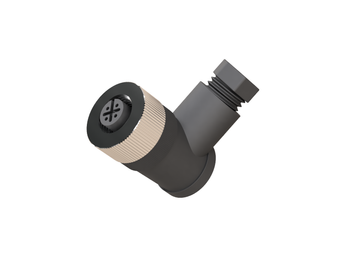

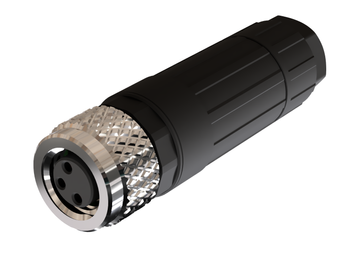

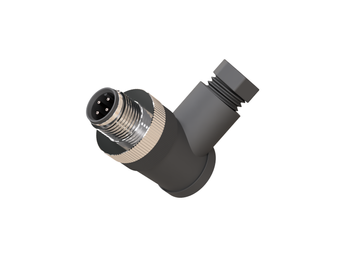

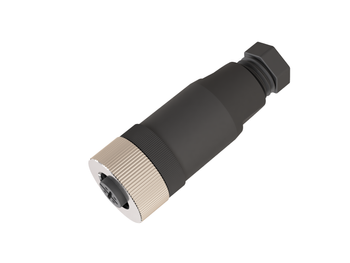

Existujú konektory M8 a M12 v priamych a uhlových verziách?
Áno. Obidva štandardy sú dostupné v priamych aj uhlových verziách. Výber závisí od geometrie stroja a vedenia kábla, nie od rozdielov v tesnosti či životnosti.
Sú dostupné verzie zástrčka a zásuvka (M8 a M12)?
Áno. Konektory M8 a M12 sú dostupné vo verziách zástrčka aj zásuvka, čo umožňuje ľubovoľnú konfiguráciu inštalácie a uľahčuje modernizácie.
Tesní uhlová verzia horšie ako priama?
Nie. O tesnosti rozhoduje tesniaci krúžok a správny uťahovací moment, nie geometria výstupu kábla.
Akú úlohu zohráva tesniaci krúžok v konektoroch M8 a M12?
Tesniaci krúžok tvorí kľúčovú bariéru proti prachu a vlhkosti. V spolupráci so zásuvkou a závitom umožňuje reálne udržanie stupňa krytia IP67 a stabilitu spoja počas dlhého obdobia.
Postačuje IP67 v prašnom automotive prostredí?
Áno. IP67 zaisťuje úplnú prachotesnosť a účinnú ochranu pred vlhkosťou v typických priemyselných a automotive podmienkach.
Aký význam má uťahovací moment (napr. 0,6 Nm pre M8)?
Správny uťahovací moment zaisťuje správne pritlačenie tesniaceho krúžku, čo priamo ovplyvňuje tesnosť a životnosť spoja.
Sú konektory M8 a M12 vhodné pre pevné inštalácie?
Áno. Životnosť na úrovni najmenej 100 spojovacích cyklov znamená, že sú určené najmä pre pevné inštalácie a príležitostný servis.
Kde sa konektory M8 a M12 najčastejšie používajú?
Najčastejšie sa s nimi stretávame na montážnych linkách automotive, v prašných výrobných zónach, na dopravníkoch, na obrábacích pracoviskách, ako aj v inštaláciách so snímačmi pracujúcich v nepretržitej prevádzke.
