Stecker M12 5-pin gewinkelt – Steckverbinder für Sensoren und Industrieautomation

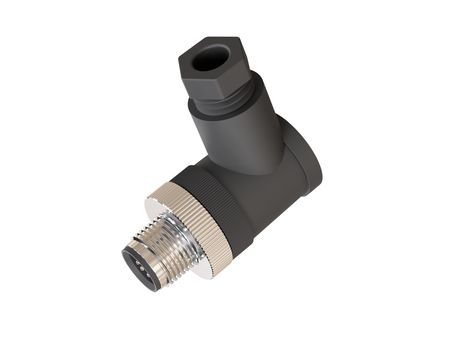

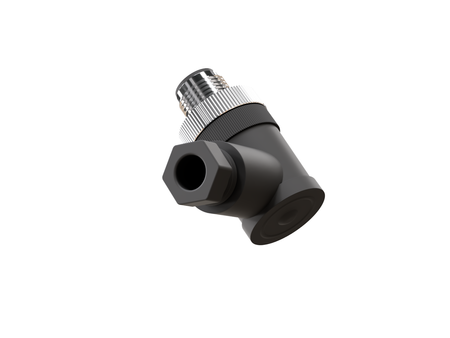

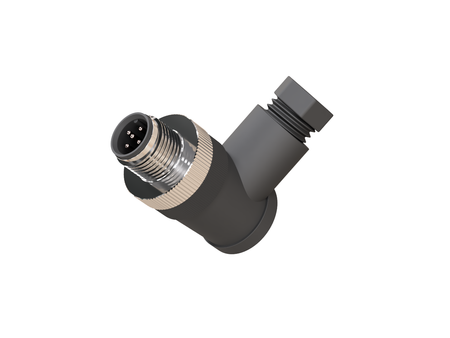

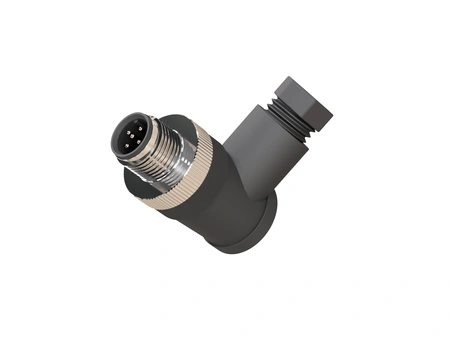

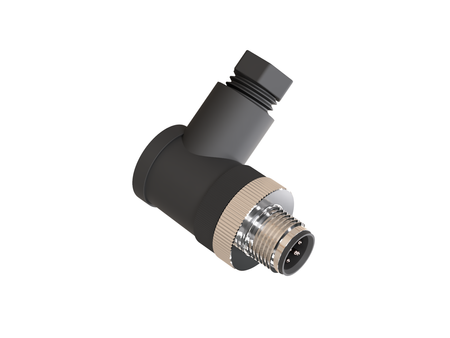

Stecker M12, 5-polig, gewinkelt, zum Selbstkonfektionieren auf der Leitung – A-kodiert, mit Schraubklemmen. Die Adern werden an den Klemmen festgeschraubt, ohne Löten, und der Steckverbinder nimmt Leitungen mit 4–6 mm Durchmesser auf. Die Leitung tritt im 90°-Winkel aus dem Steckverbinder aus.

Anwendung

Der M12-Stecker, 5-polig, passt in eine A-kodierte M12-Buchse mit 5 Polen – zum Beispiel eine Gerätebuchse oder eine Leitung mit Buchse. Die Pinbelegung ist die gleiche wie bei M12-Sensoren.

Der Steckverbinder ist nach IEC 61076-2-101 ausgeführt (A-kodiert) und passt daher auch zu A-kodierten M12-Buchsen anderer Marken.

Pinbelegung – M12 5-polig, Stecker

Pin	Funktion im Sensor	Aderfarbe
1	Versorgung + (L+)	braun (BN)
2	zweiter Ausgang (NC)	weiß (WH)
3	Versorgung 0 V (L−)	blau (BU)
4	Ausgang (NO)	schwarz (BK)
5	bei Sensor mit 4-poligem Stecker nicht belegt	–

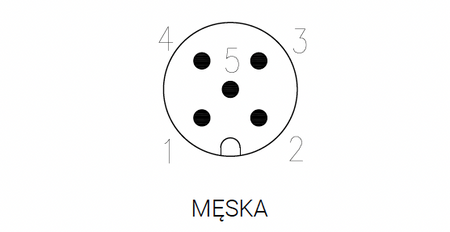

Ansicht auf die Steckseite. Pinbelegung und Aderfarben entsprechen der Norm IEC 60947-5-2, nach der Näherungsschalter verschiedener Marken angeschlossen werden – so sind auch die Sensoren und Leitungen von Nexotec ausgeführt. Bei anderen Geräten ist die Funktion der Pins in deren Dokumentation festgelegt.

Pin 5: Sensoren von Nexotec haben keinen fünften Pin. 5-polige Steckverbinder werden unter anderem bei geschirmten Leitungen und Leitungen mit Schutzleiter verwendet – bei 5-adrigen Leitungen liegt an Pin 5 meist die grün-gelbe Ader (GN/YE). Die Funktion von Pin 5 legt das Gerät fest, an das die Leitung angeschlossen wird.

Montage und Einsatzbedingungen

Leitung: Durchmesser 4–6 mm, Adern bis 1,5 mm². Anschluss: Schraubklemmen. Die Adern werden mit Schlitzschrauben befestigt (Schlitzschraubendreher). Anzugsdrehmoment der Überwurfmutter: 0,6 Nm. Die Schutzart IP67 erreicht der Steckverbinder im gesteckten Zustand mit verschraubter Überwurfmutter. Betriebstemperatur: −40…+85 °C.

Technische Daten

• Steckverbinder: M12, 5-polig, A-kodiert, Stecker, gewinkelt 90°

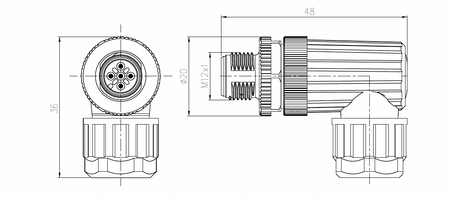

• Abmessungen: Länge 48 mm, Höhe 36 mm
• Anschluss: Schraubklemmen, Adern bis 1,5 mm², Leitung 4–6 mm
• Bemessungsspannung: 60 V AC/DC
• Bemessungsstoßspannung: 1500 V
• Bemessungsstrom: max. 4 A (40 °C)
• Schutzart: IP67 (verschraubt)
• Betriebstemperatur: −40…+85 °C
• Steckzyklen: mindestens 100
• Werkstoffe: Gehäuse PA, Dichtung NBR, Kontakte Kupfer vergoldet, Metallteile Kupfer vernickelt
• Schirmung: keine
• Norm des Steckverbinders: IEC 61076-2-101

Häufige Fragen

Muss der Steckverbinder gelötet werden?
Nein. Die Adern werden an den Schraubklemmen festgeschraubt.

Wird für die Montage Werkzeug benötigt?
Ja – ein Schlitzschraubendreher. Die Adern werden mit Schlitzschrauben an den Klemmen befestigt.

Welche Leitung passt zum M12-Steckverbinder?
Eine Leitung mit 4–6 mm Durchmesser und Adern bis 1,5 mm².

Wie wird ein Sensor an den M12-Steckverbinder, 5-polig, angeschlossen?
Nach IEC 60947-5-2: Pin 1 – Versorgung + (L+), Pin 2 – zweiter Ausgang (NC), Pin 3 – Versorgung 0 V (L−), Pin 4 – Ausgang (NO). Pin 5 bleibt frei.

Passt er zu einem NPN-Sensor?
Ja. Die Pinbelegung ist bei PNP- und NPN-Sensoren gleich.

Ist der Steckverbinder dicht?
Ja – IP67, im gesteckten Zustand mit verschraubter Überwurfmutter.

Ist der Steckverbinder geschirmt?
Nein, der Steckverbinder ist ungeschirmt.

Warum hat der 5-polige Steckverbinder eine Bemessungsspannung von 60 V und der 4-polige von 250 V?
Diese Spannung sieht die Norm IEC 61076-2-101 für A-kodierte M12-Steckverbinder mit fünf Kontakten vor; die 3- und 4-poligen Ausführungen haben 250 V AC/DC.

Wie oft kann der Steckverbinder gesteckt werden?
Der Steckverbinder hält mindestens 100 Steckzyklen stand.

Welche anderen Ausführungen gibt es?
M12-Steckverbinder, 5-polig, gibt es auch als: Buchse gerade (F12-5S); Stecker gerade (F12-5MS); Buchse gewinkelt (F12-5R).
