Induktive Sensoren

Induktiver Sensor – was er erkennt und wie er funktioniert

Ein induktiver Sensor, auch Näherungssensor genannt, erkennt metallische Gegenstände berührungslos. An der aktiven Fläche erzeugt er ein elektromagnetisches Feld. Gelangt Metall in den Schaltabstand, verändert sich das Feld und der Sensor schaltet seinen Ausgang. Nichtmetallische Materialien wie Kunststoff, Holz oder Glas erkennt er nicht. In Maschinen dient er zur Anwesenheits- und Positionskontrolle von Teilen und zum Zählen.

So wählen Sie einen induktiven Sensor

• Gewindegröße – M4 und M5 für enge Einbauorte, M8 und M12 für die meisten Maschinen, M18 und M30 bei größerem Schaltabstand,
• Schaltabstand Sn – von 0,6 mm bei Miniatursensoren bis 50 mm bei M30 mit nicht bündigem Einbau,
• bündiger oder nicht bündiger Einbau – ein bündiger Sensor kann bündig mit der Metalloberfläche sitzen, hat aber einen kleineren Schaltabstand; ein nicht bündiger braucht Freiraum um die aktive Fläche,
• Ausgang PNP oder NPN – richtet sich nach den Eingängen der Steuerung, die Unterschiede erklärt der Ratgeber PNP und NPN – worin sich induktive Sensoren unterscheiden,
• Funktion NO, NC oder NO & NC – Schließer, Öffner oder beide Kontakte in einem Sensor; mehr im Ratgeber induktive Sensoren NO, NC und NO & NC,
• Anschluss – Kabel oder Stecker M8 / M12; zu Sensoren mit Stecker passen Kabel und Steckverbinder.

Nexotec-Sensorfamilien

• Induktive Miniatursensoren – M4 und M5, Schaltabstand Sn 0,6–1,5 mm,
• Induktive Sensoren im Gewindegehäuse – M8–M30, Schaltabstand Sn 1–50 mm,
• Induktive Ganzmetallsensoren – M8–M30, Gehäuse und aktive Fläche aus Edelstahl, Sn 1–13 mm,
• Induktive Sensoren für die Schweißindustrie – M8–M30, unempfindlich gegen Schweißspritzer, Sn 1–15 mm,

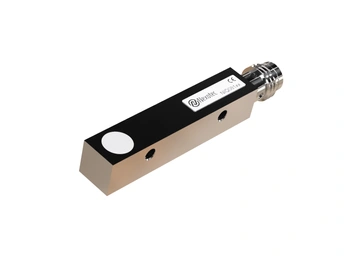

• Induktive Sensoren in Rechteckform,
• Induktive Sensoren für Eisenmetalle,
• Induktive Sensoren für Nichteisenmetalle,
• Zubehör – Kabel und Stecker M8 und M12.

Schaltabstand und erfasstes Metall

Der Bemessungsschaltabstand gilt für Stahl. Bei anderen Metallen wird er mit dem Reduktionsfaktor multipliziert: Stahl Fe37 – 1, Gusseisen – 0,95–1, Edelstahl – 0,8–1, Nickel – 0,6–0,75, Messing – 0,4–0,7, Aluminium – 0,35–0,6, Kupfer – 0,25–0,5. Beispiel: Ein Sensor mit 4 mm Schaltabstand erkennt Aluminium aus 1,4 bis 2,4 mm.

Häufige Fragen

Was ist der Unterschied zwischen einem induktiven Sensor und einem Näherungssensor?

Ein induktiver Sensor ist eine Art Näherungssensor, der nur Metall erkennt. Im Shop werden beide Bezeichnungen verwendet. Mehr über Näherungssensoren im Artikel Näherungssensoren in der Automatisierung.

Erkennt ein induktiver Sensor Aluminium?

Ja, aber aus geringerem Abstand als Stahl. Der Reduktionsfaktor für Aluminium beträgt 0,35–0,6.

Was ist der Unterschied zwischen PNP und NPN?

Das ist der Ausgangstyp des Sensors. PNP schaltet die positive Spannung, NPN schaltet Masse (0 V). Die Wahl hängt von den Eingängen der Steuerung ab.

Welche Garantie haben Nexotec-Sensoren?

24 Monate.
