Induktive Sensoren M5
( Anzahl der Produkte: 132 )Induktive Miniatursensoren M5: Schaltabstand 0,8–1,5 mm, Ausgang PNP oder NPN, Funktion NO oder NC, Kabel oder M8-Stecker. Die Filter grenzen die Liste ein, Auswahlhinweise stehen unter der Liste.
Induktiver Sensor M5 L=28 mm Kabel 0,3m Stecker M8 PNP NO Sn = 1,5 mm
Induktiver Sensor M5 – was diese Kategorie bietet
Ein induktiver Sensor M5, auch Näherungssensor genannt, erkennt Metallteile berührungslos. Es ist eine Miniaturbaugröße für Stellen, an denen ein M8-Sensor nicht passt. Alle Modelle dieser Kategorie haben einige Merkmale gemeinsam:
- Versorgungsspannung 10–30 V DC, Ausgangsstrom bis 200 mA,
- Schutzart IP67 und Umgebungstemperatur von -25 bis +70 °C,
- LED-Anzeige,
- aktive Fläche aus PBT, Gehäuse aus Edelstahl, Länge 25, 28, 30 oder 40 mm.
Schaltabstand des induktiven Sensors M5
Es stehen drei Bemessungsschaltabstände Sn zur Wahl: 0,8, 1 und 1,5 mm. Alle M5-Sensoren sind für den bündigen Einbau vorgesehen, die aktive Fläche kann also bündig mit der Metalloberfläche abschließen. Einen größeren Schaltabstand bieten induktive Sensoren M8. Für engere Einbauräume gibt es induktive Sensoren M4. Die ganze Familie zeigt die Kategorie induktive Miniatursensoren M4 und M5.
Schaltabstand und erfasstes Metall
Der Bemessungsschaltabstand gilt für Stahl. Bei anderen Metallen wird er mit dem Reduktionsfaktor multipliziert:
- Stahl Fe37 – 1,
- Gusseisen – 0,95–1,
- Edelstahl – 0,8–1,
- Nickel – 0,6–0,75,
- Messing – 0,4–0,7,
- Aluminium – 0,35–0,6,
- Kupfer – 0,25–0,5.
Beispiel: Ein M5-Sensor mit 1 mm Schaltabstand erkennt Aluminium aus 0,35 bis 0,6 mm.
Schaltfrequenz
Alle M5-Sensoren haben eine Schaltfrequenz von 2 kHz und eine Ansprechzeit von 0,1 ms.
PNP oder NPN, NO oder NC
M5-Sensoren gibt es mit PNP- oder NPN-Ausgang – die Wahl hängt von den Eingängen der Steuerung ab. Die Unterschiede erklärt der Ratgeber PNP und NPN – worin sich induktive Sensoren unterscheiden. Die Schaltfunktion ist NO (Schließer) oder NC (Öffner), alle Modelle sind 3-Leiter-Sensoren. Mehr zu den Funktionen im Ratgeber induktive Sensoren NO, NC und NO & NC.
Gehäuselänge und Anschluss

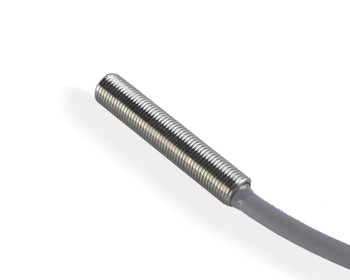

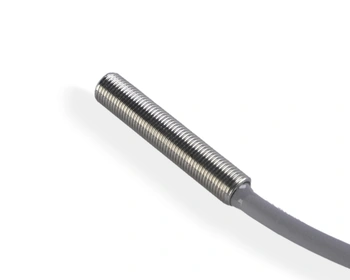

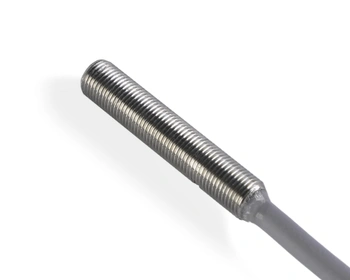

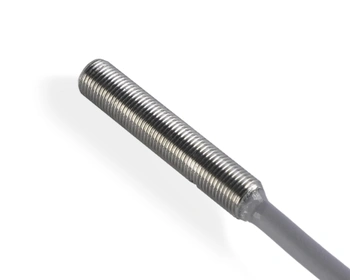

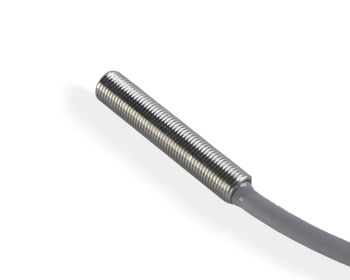

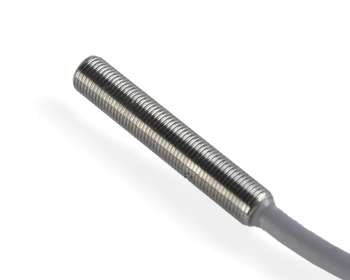

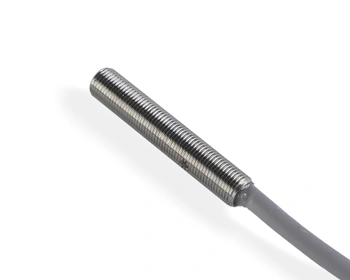

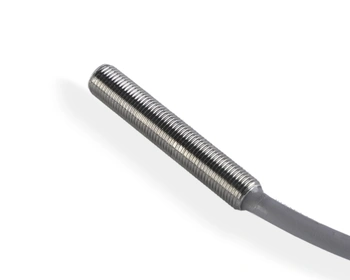

- mit Kabel – Gehäuse 25, 28 oder 30 mm, PVC-Kabel mit 2,7 mm Durchmesser, Länge 2, 3 oder 5 m,
- mit M8-Stecker – Gehäuse 40 mm, 3-polig,
- mit 0,3 m Kabel und M8-Stecker – Gehäuse 25, 28 oder 30 mm, 3-polig.
Kabel und Stecker für den Sensor M5
Zu Sensoren mit M8-Stecker passen Anschlussleitungen mit M8- und M12-Steckverbinder und konfektionierbare M8- und M12-Steckverbinder.
Häufige Fragen
Erkennt der induktive Sensor M5 Aluminium?
Ja, aber aus geringerem Abstand als Stahl. Der Reduktionsfaktor für Aluminium beträgt 0,35–0,6.
Welche Versorgungsspannung hat der induktive Sensor M5?
Die Sensoren dieser Kategorie arbeiten mit 10–30 V DC.
Welche Garantie haben Nexotec-Sensoren?
24 Monate.
