Zuverlässigkeit industrieller Automatisierungssysteme - Sensor, Verbindung und Dichtung als ein System
In der Industrieautomation wird Zuverlässigkeit meist der Qualität der Sensoren zugeschrieben. In der Praxis hängt der stabile Betrieb einer Anlage jedoch von der gesamten Verbindungsstrecke ab: dem Kabel, dem Steckverbinder und den Dichtungselementen. Der Steckverbinder ist kein kritisches Element des Prozesses - seine Aufgabe ist es, dem Sensor stabile Arbeitsbedingungen zu bieten, ohne zusätzliche Betriebsprobleme zu verursachen.
Reale Einsatzbedingungen - Automotive und staubige Umgebungen
An Produktionslinien und in staubigen Bereichen von Industriehallen sind Sensorverbindungen technologischem Staub und festen Partikeln, Vibrationen und Mikrobewegungen der Maschinen, Feuchtigkeit (Kondensation und Spritzwasser) sowie technischen Ölen und Schmierstoffen ausgesetzt. Unter solchen Bedingungen kommt es vor allem darauf an, ob die Verbindung ihre Dichtheit und elektrischen Parameter langfristig beibehält - nicht nur im Moment der Montage.
Dichtring - die entscheidende Barriere gegen Staub und Wasser
Eines der wichtigsten konstruktiven Elemente der M8- und M12-Steckverbinder ist der Dichtring aus NBR, der mit der Stirnfläche der Buchse und dem Gewinde zusammenwirkt. In der Praxis ist es genau dieser Ring, der:
- eine dichte Barriere gegen Staub und feste Partikel bildet,
- das Innere der Verbindung vor Feuchtigkeit und Wasser schützt,
- kleine Ausrichtungsungenauigkeiten bei der Montage ausgleicht,
- seine Flexibilität in einem weiten Temperaturbereich beibehält,
- die tatsächliche Einhaltung der Schutzart IP67 während der gesamten Nutzungsdauer ermöglicht.
In staubigen und Automotive-Umgebungen entscheidet die Qualität der Dichtung darüber, ob die Verbindung über Monate und Jahre hinweg ohne Wartungseingriff stabil bleibt.
Schutzart IP67 - was das in der Praxis bedeutet
Die Schutzart IP67 (EN 60529) bedeutet vollständige Staubdichtheit sowie Schutz gegen zeitweiliges Untertauchen in Wasser. Bei M8- und M12-Steckverbindern ist die IP67-Klasse das Ergebnis des Zusammenspiels von Steckverbinderkonstruktion, Dichtring und korrektem Anzugsmoment - nicht allein des Gewindes.
Technische Parameter, die sich in Zuverlässigkeit niederschlagen

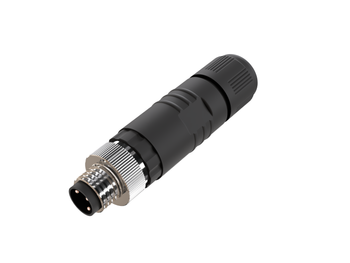

Mechanische und umweltbezogene Parameter (M8 - Beispielkonfiguration)
- Gewinde: M8x1
- Steckertyp: Stecker (male)
- Anzahl Kontakte: 3
- Codierung: A (A-coded)
- Gehäusetyp: gerade
- Schirmung: keine
- Schutzart: IP67 (EN 60529)
- Temperaturbereich: −40…+85 °C
- Lebensdauer: ≥ 100 Steckzyklen
- Anzugsmoment: 0,6 Nm
Die obigen Parameter zeigen, wie eine typische M8-Konfiguration in Sensoranwendungen aussieht. In der Praxis führt diese Spezifikation zu Dichtheit und Wiederholbarkeit der Montage (Ring + Anzugsmoment), stabilem Betrieb bei wechselnden Temperaturbedingungen sowie einer für Festinstallationen und Service geeigneten Lebensdauer.
Elektrische Parameter
- Nennspannung: 60 V AC/DC
- Bemessungs-Stoßspannung: 1500 V
- Nennstrom (40 °C): max. 4 A
- Isolationswiderstand: ≥ 100 MΩ
- Kontaktwiderstand: ≤ 5 mΩ
Die elektrischen Parameter sind auf typische Automatisierungsanwendungen abgestimmt: Sensoren, SPS-Ein-/Ausgänge und Steuersignale. Vergoldete Kontakte sorgen für Signalstabilität und Oxidationsbeständigkeit, während ein hoher Isolationswiderstand das Risiko von Kriechströmen unter anspruchsvolleren Umgebungsbedingungen verringert.
Anschluss / Verkabelung
- Anschlussart: Schraubklemmen
- Kabelausgang: 3,5–5 mm
- Leiterquerschnitt: 0,14–0,5 mm²
Schraubklemmen erleichtern eine schnelle Montage und Wartung vor Ort. Der Kabel- und Ausgangsbereich ist mit typischer Sensorverkabelung kompatibel, was Modernisierungen und Austausche im Rahmen der Instandhaltung beschleunigt.
Materialien
- Gehäuse: PA
- Dichtung: NBR
- Kontakte: vergoldetes Kupfer
- Metallteile: vernickeltes Kupfer
- UL 94: HB
Die verwendeten Materialien unterstützen die Langlebigkeit der Verbindung: PA sorgt für mechanische Widerstandsfähigkeit und Formstabilität, NBR erhält die Elastizität der Dichtung, und vergoldete Kontakte sorgen für einen niedrigen Widerstand und ein über lange Zeit stabiles Signal.
Normen und Konformität
- IEC 61076-2-101
- CE, RoHS
Montage und Service - Perspektive der Instandhaltung
Kompatibilität mit gängiger Verkabelung, die Verfügbarkeit von M8/M12-Varianten (gerade/gewinkelt, Stecker/Buchse) sowie der wiederholbare Anpressdruck des Rings dank korrektem Anzugsmoment führen zu einfacher Montage und schnellem Service. Eine gut gewählte Verbindung bleibt im Hintergrund des Systembetriebs - und genau deshalb unterstützt sie tatsächlich die Kontinuität der Produktion.
Zusammenfassung
Die Zuverlässigkeit einer industriellen Automatisierungsanlage ist das Ergebnis des zusammenhängenden Zusammenwirkens der gesamten Verbindung - Sensor, Kabel, M8- oder M12-Steckverbinder, Dichtring und korrekte Montage. In diesem System spielt der Dichtring eine Schlüsselrolle beim Schutz vor Staub und Wasser sowie bei der Einhaltung der Schutzart IP67 während der gesamten Nutzungsdauer.
FAQ - M8- und M12-Steckverbinder in allen Konfigurationen
Worin unterscheiden sich M8- und M12-Steckverbinder?
M8 wird hauptsächlich in kompakten Sensoranwendungen eingesetzt, während M12 universeller ist und häufig in Maschinen- und Automotive-Installationen verwendet wird.
Wann sollte man M8 und wann M12 wählen?
M8 wird meist gewählt, wenn Platzersparnis und eine kompakte Montage am Sensor im Vordergrund stehen. M12 eignet sich für universellere Maschineninstallationen und überall dort, wo die Verkabelung über die gesamte Linie standardisiert wird.

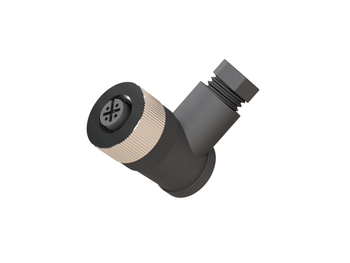

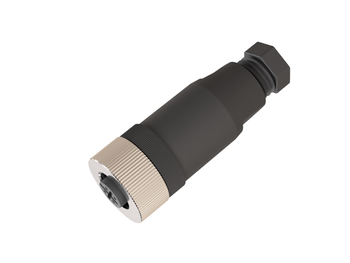

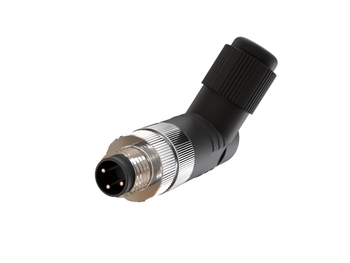

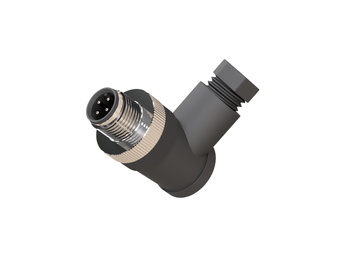

Gibt es M8- und M12-Steckverbinder in geraden und gewinkelten Ausführungen?
Ja. Beide Standards sind in geraden und gewinkelten Ausführungen erhältlich. Die Wahl hängt von der Geometrie der Maschine und der Kabelführung ab, nicht von Unterschieden in Dichtheit oder Lebensdauer.

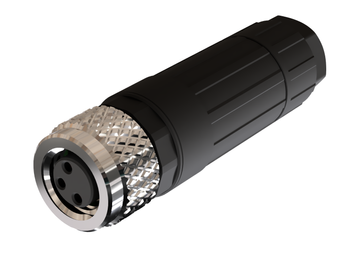

Sind männliche und weibliche Ausführungen erhältlich (M8 und M12)?
Ja. M8- und M12-Steckverbinder sind in Stecker- und Buchsenausführung erhältlich, was eine beliebige Installationskonfiguration ermöglicht und Modernisierungen erleichtert.
Dichtet die gewinkelte Ausführung schlechter ab als die gerade?
Nein. Über die Dichtheit entscheiden der Dichtring und das korrekte Anzugsmoment, nicht die Geometrie des Kabelausgangs.
Welche Rolle spielt der Dichtring bei M8- und M12-Steckverbindern?
Der Dichtring bildet eine entscheidende Barriere gegen Staub und Feuchtigkeit. Im Zusammenspiel mit Buchse und Gewinde ermöglicht er die tatsächliche Einhaltung der Schutzart IP67 sowie die Stabilität der Verbindung über einen langen Zeitraum.
Reicht IP67 in einer staubigen Automotive-Umgebung aus?
Ja. IP67 bietet vollständige Staubdichtheit und wirksamen Schutz vor Feuchtigkeit unter typischen industriellen und Automotive-Bedingungen.
Welche Bedeutung hat das Anzugsmoment (z. B. 0,6 Nm bei M8)?
Das korrekte Anzugsmoment sorgt für den richtigen Anpressdruck des Dichtrings, was sich direkt auf Dichtheit und Lebensdauer der Verbindung auswirkt.
Eignen sich M8- und M12-Steckverbinder für Festinstallationen?
Ja. Eine Lebensdauer von mindestens 100 Steckzyklen bedeutet, dass sie hauptsächlich für Festinstallationen und gelegentlichen Service vorgesehen sind.
Wo werden M8- und M12-Steckverbinder am häufigsten eingesetzt?
Am häufigsten findet man sie an Automotive-Montagelinien, in staubigen Produktionsbereichen, an Förderbändern, an Bearbeitungsstationen sowie in Sensorinstallationen im Dauerbetrieb.
