Pripojovací kábel M8 4 pin samica uhlový, kábel PVC 5 m s otvorenými koncami
- ● Konektor M8 4-pin samica, uhlové vyhotovenie, kódovanie A
- ● Kábel PVC 5 m, 4x0,25 mm²
- ● Voľný koniec – priamo na svorkovnicu
- ● Zaliaty konektor, hneď k zapojeniu
- ● 50 V AC / 60 V DC, max. 4 A, IP67
- ● Rozsah teplôt −25…+80 °C
Predplatené produkty v nákupnom košíku
Nastavenie jednej frekvencie doručovania pre všetky predplatené produkty v košíku každý:
Predplatené produkty v nákupnom košíku

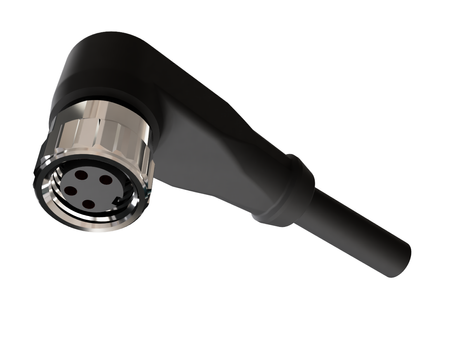

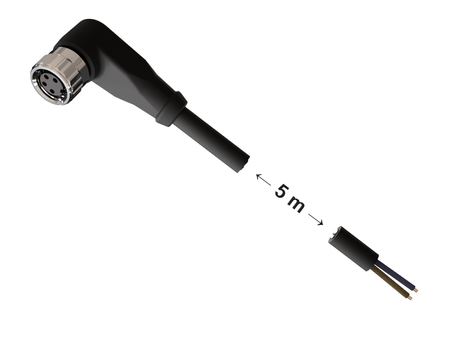

Kábel s konektorom M8 pre snímač: dĺžka 5 m, plášť PVC, továrensky zaliata uhlová 4-pinová zásuvka (kódovanie A). Druhý koniec je voľný – žily sa zapájajú priamo do svorkovnice alebo vstupného modulu, bez spájkovania a bez montáže konektora. Zásuvka sa naskrutkuje na vidlicu snímača M8 a kábel vychádza z konektora pod uhlom 90°.
Pre aké snímače
Pre snímače M8 s výstupom PNP alebo NPN – s jedným výstupom alebo s dvoma výstupmi NO a NC (pri snímačoch Nexotec je výstup NO na pine 4 a NC na pine 2).

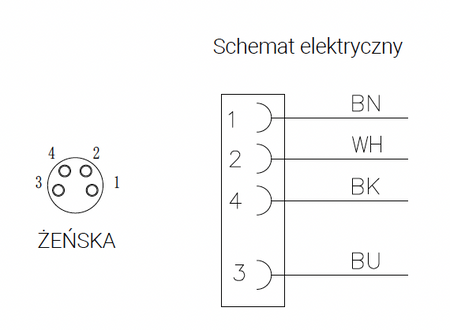

Zapojenie pinov a farby žíl – M8 4-pin
| Pin | Farba žily | Funkcia pri snímačoch Nexotec |
|---|---|---|
| 1 | hnedá (BN) | napájanie + (L+) |
| 2 | biela (WH) | druhý výstup (NC) |
| 3 | modrá (BU) | napájanie 0 V (L−) |
| 4 | čierna (BK) | výstup (NO) |
Konektor je vyrobený podľa normy IEC 61076-2-104 (kódovanie A), preto pasuje aj k snímačom iných značiek s vidlicou M8 kódovanou A.
Montáž a prevádzkové podmienky
Plášť kábla: PVC, čierny. Kábel nie je určený do energetických reťazí. Pri pohybe je minimálny polomer ohybu 10 × priemer, t. j. cca 47 mm. Prevádzková teplota: −40 až +80 °C pri pevnej inštalácii, −25 až +80 °C v pohybe.
Technické údaje
- Konektor: M8, 4 piny, kódovanie A, zásuvka, uhlový 90°
- Kábel: PVC, čierny, 5 m, 4 × 0,25 mm² (23 AWG), priemer cca 4,7 mm, netienený
- Menovité napätie: 50 V AC / 60 V DC
- Menovitý prúd: max. 4 A (40 °C)
- Stupeň krytia: IP67 (po dotiahnutí matice)
- Prevádzková teplota: −40…+80 °C (pevná inštalácia), −25…+80 °C (v pohybe)
- Počet spojovacích cyklov: najmenej 100
- Materiály: zalievacia hmota TPU, tesnenie NBR, kontakty z pozlátenej medi
- Norma konektora: IEC 61076-2-104
Časté otázky
Aké sú farby žíl kábla M8 4-pin?
Pin 1 – hnedá, pin 2 – biela, pin 3 – modrá, pin 4 – čierna.
Hodí sa kábel do energetickej reťaze?
Nie. Tento kábel nie je určený do energetických reťazí.
Je kábel tienený?
Nie, ide o netienený kábel.
Hodí sa pre snímač NPN?
Áno. Farby žíl a zapojenie pinov sú pre snímače PNP aj NPN rovnaké.
Pasuje k snímačom iných značiek?
Áno, k snímačom s vidlicou M8 kódovanou A – konektor je vyrobený podľa normy IEC 61076-2-104.
Koľkokrát možno konektor rozpojiť?
Konektor vydrží najmenej 100 spojovacích cyklov.
Aké ďalšie dĺžky a vyhotovenia sú k dispozícii?
Okrem tohto vyhotovenia ponúkame káble M8 4-pin so zásuvkou vo vyhotoveniach: priamy PUR 5 m; priamy PVC 2 m; priamy PVC 5 m; uhlový PUR 5 m.
Je konektor tesný bez dotiahnutia matice?
Nie. Stupeň krytia IP67 platí len pre zasunutý konektor s dotiahnutou prevlečnou maticou.
