Pripojovací kábel M8 3 pin samica uhlový, LED indikácia, kábel PVC 3 m s otvorenými koncami
- ● Konektor M8 3-pin samica, uhlové vyhotovenie, kódovanie A
- ● Kábel PVC 3 m, 3x0,25 mm²
- ● Voľný koniec – priamo na svorkovnicu
- ● LED dióda signalizuje stav výstupu
- ● 24 V DC, max. 3 A, IP67
- ● Rozsah teplôt −25…+80 °C
Predplatené produkty v nákupnom košíku
Nastavenie jednej frekvencie doručovania pre všetky predplatené produkty v košíku každý:
Predplatené produkty v nákupnom košíku

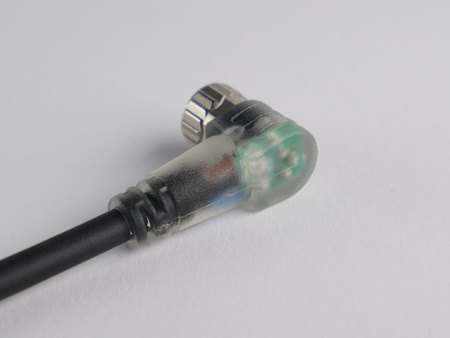

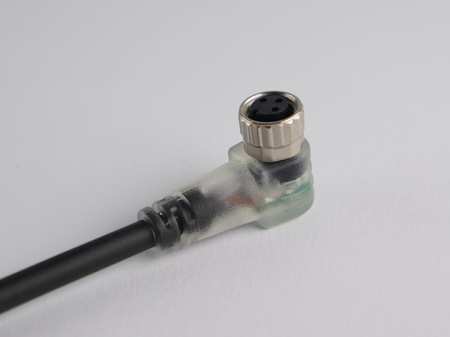

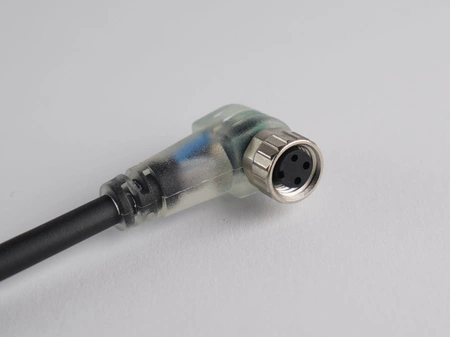

Kábel s konektorom M8 pre snímač: dĺžka 3 m, plášť PVC, továrensky zaliata uhlová 3-pinová zásuvka (kódovanie A). Druhý koniec je voľný – žily sa zapájajú priamo do svorkovnice alebo vstupného modulu, bez spájkovania a bez montáže konektora. Zásuvka sa naskrutkuje na vidlicu snímača M8 a kábel vychádza z konektora pod uhlom 90°.
Pre aké snímače
Pre snímače M8 s jedným výstupom PNP (NO alebo NC). Žltá LED je zapojená medzi výstup snímača a pin 3 (0 V), preto svieti pri výstupe PNP – pre snímače NPN zvoľte vyhotovenie bez LED.
Zapojenie pinov a farby žíl – M8 3-pin
| Pin | Farba žily | Funkcia pri snímačoch Nexotec |
|---|---|---|
| 1 | hnedá (BN) | napájanie + (L+) |
| 3 | modrá (BU) | napájanie 0 V (L−) |
| 4 | čierna (BK) | výstup |
Konektor je vyrobený podľa normy IEC 61076-2-104 (kódovanie A), preto pasuje aj k snímačom iných značiek s vidlicou M8 kódovanou A.
LED diódy v konektore

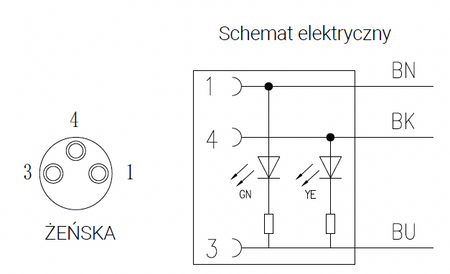

V konektore sú dve diódy: zelená je zapojená medzi piny 1 a 3, svieti teda, keď má snímač napájanie; žltá – medzi výstup a pin 3, svieti teda, keď je výstup PNP zopnutý.
Montáž a prevádzkové podmienky
Plášť kábla: PVC, čierny. Kábel nie je určený do energetických reťazí. Pri pohybe je minimálny polomer ohybu 10 × priemer, t. j. cca 44 mm. Prevádzková teplota: −40 až +80 °C pri pevnej inštalácii, −25 až +80 °C v pohybe.
Technické údaje

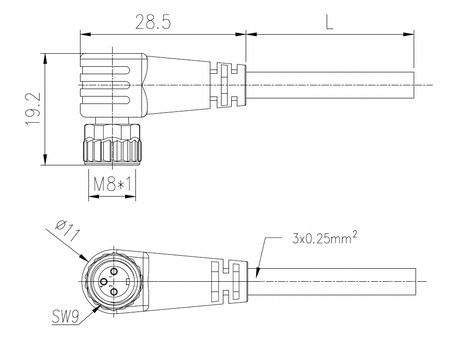

- Konektor: M8, 3 piny, kódovanie A, zásuvka, uhlový 90°
- Kábel: PVC, čierny, 3 m, 3 × 0,25 mm² (23 AWG), priemer cca 4,4 mm, netienený
- Menovité napätie: 24 V DC
- Menovitý prúd: max. 3 A (40 °C)
- Stupeň krytia: IP67 (po dotiahnutí matice)
- Prevádzková teplota: −40…+80 °C (pevná inštalácia), −25…+80 °C (v pohybe)
- Signalizácia: zelená LED (napájanie) a žltá LED (výstup PNP)
- Počet spojovacích cyklov: najmenej 100
- Materiály: zalievacia hmota TPU, tesnenie NBR, kontakty z pozlátenej medi
- Norma konektora: IEC 61076-2-104
Časté otázky
Aké sú farby žíl kábla M8 3-pin?
Pin 1 – hnedá, pin 3 – modrá, pin 4 – čierna.
Hodí sa kábel do energetickej reťaze?
Nie. Tento kábel nie je určený do energetických reťazí.
Je kábel tienený?
Nie, ide o netienený kábel.
Hodí sa pre snímač NPN?
Nie – žltá stavová LED svieti pri výstupe PNP. Pre snímač NPN zvoľte kábel bez LED.
Pasuje k snímačom iných značiek?
Áno, k snímačom s vidlicou M8 kódovanou A – konektor je vyrobený podľa normy IEC 61076-2-104.
Čím sa líši od vyhotovenia bez LED?
Toto vyhotovenie má v konektore diódy ukazujúce napájanie a stav výstupu PNP. Vyhotovenie bez LED má rovnaké zapojenie troch žíl, ale nemá diódy, preto sa hodí aj pre snímače NPN.
Koľkokrát možno konektor rozpojiť?
Konektor vydrží najmenej 100 spojovacích cyklov.
Aké ďalšie dĺžky a vyhotovenia sú k dispozícii?
Okrem tohto vyhotovenia ponúkame káble M8 3-pin so zásuvkou a LED diódami vo vyhotoveniach: priamy PUR 3 m; priamy PVC 3 m; uhlový PUR 3 m.
Je konektor tesný bez dotiahnutia matice?
Nie. Stupeň krytia IP67 platí len pre zasunutý konektor s dotiahnutou prevlečnou maticou.
