Pripojovací kábel M12 4 pin samica uhlový, LED indikácia, kábel PUR 3 m s otvorenými koncami
- ● Konektor M12 4-pin samica, uhlové vyhotovenie, kódovanie A
- ● Kábel PUR 3 m, 3x0,34 mm²
- ● Voľný koniec – priamo na svorkovnicu
- ● LED dióda signalizuje stav výstupu
- ● 24 V DC, max. 4 A, IP67
- ● Rozsah teplôt −25…+80 °C
Predplatené produkty v nákupnom košíku
Nastavenie jednej frekvencie doručovania pre všetky predplatené produkty v košíku každý:
Predplatené produkty v nákupnom košíku

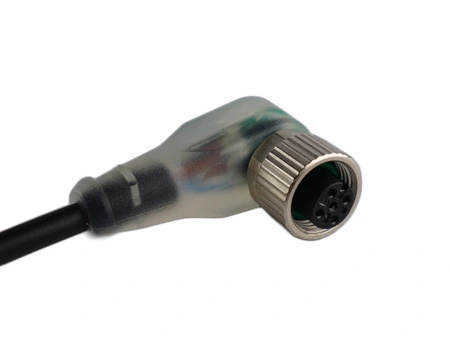

Kábel s konektorom M12 pre snímač: dĺžka 3 m, plášť PUR, továrensky zaliata uhlová 4-pinová zásuvka (kódovanie A). Druhý koniec je voľný – žily sa zapájajú priamo do svorkovnice alebo vstupného modulu, bez spájkovania a bez montáže konektora. Zásuvka sa naskrutkuje na vidlicu snímača M12 a kábel vychádza z konektora pod uhlom 90°.
Pre aké snímače
Pre snímače M12 s jedným výstupom PNP (NO alebo NC). Žltá LED je zapojená medzi výstup snímača a pin 3 (0 V), preto svieti pri výstupe PNP – pre snímače NPN zvoľte vyhotovenie bez LED. Pre snímače s dvoma výstupmi (NO a NC) sa tento kábel nehodí: piny 2 a 4 sú v konektore prepojené a vyvedené jednou čiernou žilou.
Zapojenie pinov a farby žíl – M12 4-pin
| Pin | Farba žily | Funkcia pri snímačoch Nexotec |
|---|---|---|
| 1 | hnedá (BN) | napájanie + (L+) |
| 2 a 4 | čierna (BK) | výstup (piny prepojené v konektore) |
| 3 | modrá (BU) | napájanie 0 V (L−) |
Konektor je vyrobený podľa normy IEC 61076-2-101 (kódovanie A), preto pasuje aj k snímačom iných značiek s vidlicou M12 kódovanou A.
LED diódy v konektore

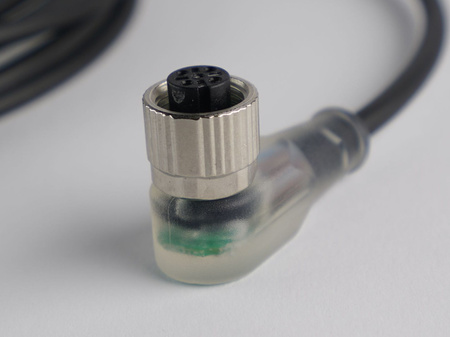

V konektore sú dve diódy: zelená je zapojená medzi piny 1 a 3, svieti teda, keď má snímač napájanie; žltá – medzi výstup a pin 3, svieti teda, keď je výstup PNP zopnutý.
Montáž a prevádzkové podmienky
Plášť kábla: PUR, čierny. Kábel nie je určený do energetických reťazí. Pri pohybe je minimálny polomer ohybu 10 × priemer, t. j. cca 44 mm. Prevádzková teplota: −40 až +80 °C pri pevnej inštalácii, −25 až +80 °C v pohybe.
Technické údaje

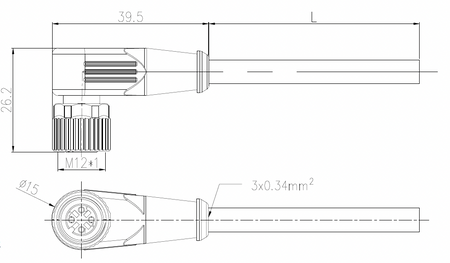

- Konektor: M12, 4 piny, kódovanie A, zásuvka, uhlový 90°
- Kábel: PUR, čierny, 3 m, 3 × 0,34 mm² (22 AWG), priemer cca 4,4 mm, netienený
- Menovité napätie: 24 V DC
- Menovitý prúd: max. 4 A (40 °C)
- Stupeň krytia: IP67 (po dotiahnutí matice)
- Prevádzková teplota: −40…+80 °C (pevná inštalácia), −25…+80 °C (v pohybe)
- Signalizácia: zelená LED (napájanie) a žltá LED (výstup PNP)
- Počet spojovacích cyklov: najmenej 100
- Materiály: zalievacia hmota TPU, tesnenie NBR, kontakty z pozlátenej medi
- Norma konektora: IEC 61076-2-101
Časté otázky
Aké sú farby žíl kábla M12 4-pin?
Pin 1 – hnedá, piny 2 a 4 – čierna, pin 3 – modrá.
Hodí sa kábel do energetickej reťaze?
Nie. Tento kábel nie je určený do energetických reťazí.
Je kábel tienený?
Nie, ide o netienený kábel.
Hodí sa pre snímač NPN?
Nie – žltá stavová LED svieti pri výstupe PNP. Pre snímač NPN zvoľte kábel bez LED.
Pasuje k snímačom iných značiek?
Áno, k snímačom s vidlicou M12 kódovanou A – konektor je vyrobený podľa normy IEC 61076-2-101.
Čím sa líši od vyhotovenia bez LED?
Toto vyhotovenie má v konektore diódy ukazujúce napájanie a stav výstupu PNP. Vyhotovenie bez LED má 4 žily a piny 2 a 4 vyvádza samostatne, preto sa hodí aj pre snímače s výstupmi NO a NC a pre snímače NPN.
Koľkokrát možno konektor rozpojiť?
Konektor vydrží najmenej 100 spojovacích cyklov.
Aké ďalšie dĺžky a vyhotovenia sú k dispozícii?
Okrem tohto vyhotovenia ponúkame káble M12 4-pin so zásuvkou a LED diódami vo vyhotoveniach: priamy PUR 3 m; priamy PVC 3 m; uhlový PVC 3 m.
Je konektor tesný bez dotiahnutia matice?
Nie. Stupeň krytia IP67 platí len pre zasunutý konektor s dotiahnutou prevlečnou maticou.
