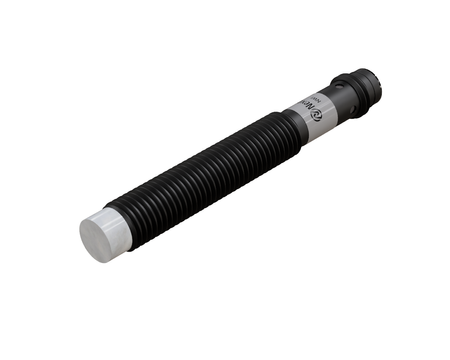

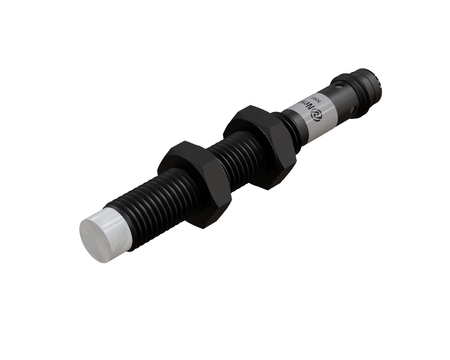

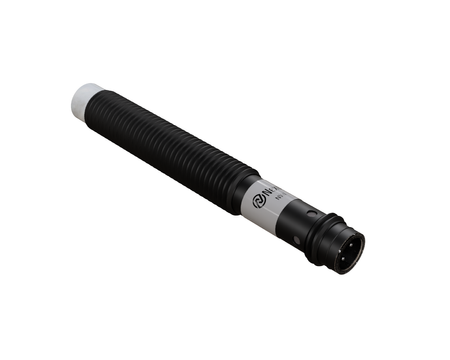

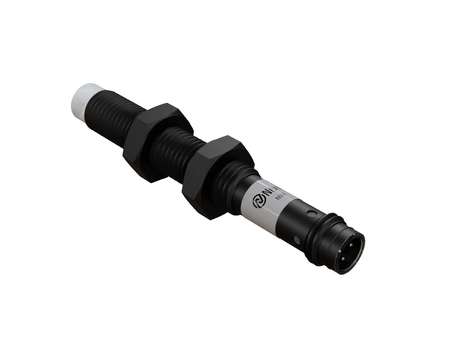

Indukčný snímač M8 pre zváranie 60 mm konektor M8 PNP NO Sn = 2 mm

Indukčný senzor NWI08113 pre zváranie bol vyvinutý pre aplikácie, ktoré vyžadujú odolnosť voči oteru, nárazom, znečisteniu a nepretržitú prevádzku v náročnom priemyselnom prostredí.

Malé rozmery M8 zjednodušujú integráciu s úchytmi bodových zváracích klieští, kde je dôležitý každý milimeter priestoru, Ø8 x 60 mm je formát zaisťujúci dobrú montážnu dostupnosť pri zachovaní robustnej konštrukcie odolnej voči zváracím podmienkam.

Technická špecifikácia:

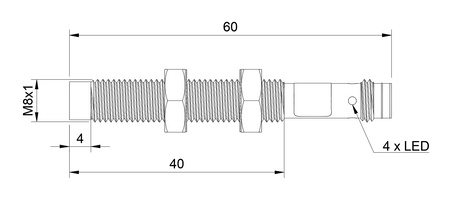

• Priemer: M8, kompaktný priemer zjednodušujúci montáž na ramene zváracieho robota
• Dĺžka: 60 mm, väčšia dĺžka senzora umožňujúca montáž s odsadením od najteplejšej zóny zvárania
• Dosah detekcie: 2 mm, overený dosah detekcie v podmienkach typických pre robotizované zváranie
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, povlak PTFE na čele senzora zjednodušuje čistenie pracoviska bez rizika poškodenia detektora
• Montáž: Nezapustená montáž (non-flush), nezapustená verzia využíva plný dosah detekcie, užitočný pri väčších zváraných dieloch
• Spínacia funkcia: normálne otvorený (NO), funkcia NO zjednodušuje integráciu s väčšinou existujúcich riadiacich systémov odporových zváračiek
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s konektorom M8, konektorové pripojenie umožňuje rýchlu výmenu senzora bez demontáže celej zváracej inštalácie
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, overená odolnosť voči elektromagnetickému rušeniu generovanému odporovými zváračkami a zváracími robotmi
• Katalógové číslo: W1CN-M0802P-OPU3

Použitie

• Používa sa na linkách na odporové zváranie a automatizovaných linkách odporového zvárania, kde je dôležitá opakovateľnosť cyklu.
• Plní funkciu senzora polohy pre odporové zváračky a senzora prítomnosti dielu pre odporové zváranie, potvrdzujúceho správne uloženie dielu pred cyklom.
• Podporuje kontrolu polohy pri odporovom zváraní, signalizujúc riadiacej jednotke stroja prítomnosť dielu v pracovnej zóne.
• Používa sa v systémoch automatizácie zvárania a systémoch automatizácie odporového zvárania ako prvok spätnej väzby pre riadiaci systém PLC.
• Je súčasťou systémov kontroly procesu zvárania a systémov kontroly procesu odporového zvárania, potvrdzujúc prítomnosť a polohu dielu.

Výhody/Vlastnosti

• Puzdro s krytím IP67 chráni vnútro senzora pred prachom a striekajúcou vodou, čo je dôležité pri čistení zváracieho pracoviska.
• Senzor je odolný voči elektromagnetickému rušeniu, čím si zachováva stabilný výstupný signál v blízkosti pracujúcich odporových zváračiek.
• Ako indukčný senzor odolný voči elektromagnetickému rušeniu nevytvára falošné spínania počas zváracieho cyklu.
• Overený ako odolný voči elektromagnetickému poľu, pracuje stabilne aj v bezprostrednej blízkosti cievok a prúdových vodičov odporovej zváračky.
• Je vhodný na prevádzku v silnom elektromagnetickom poli, typickom pre odporové zváranie a oblúkové zváranie.

Kedy zvoliť tento model

• Keď má senzor pracovať v priemyselnej odporovej zváračke vystavenej náročným pracovným podmienkam.
• Keď senzor musí kontrolovať prítomnosť a polohu dielu počas odporového zvárania.
• Keď má senzor potvrdiť prítomnosť dielu pred vykonaním zváracej operácie.
• Keď je potrebná kontrola polohy dielu v automatizovanom procese zvárania.
