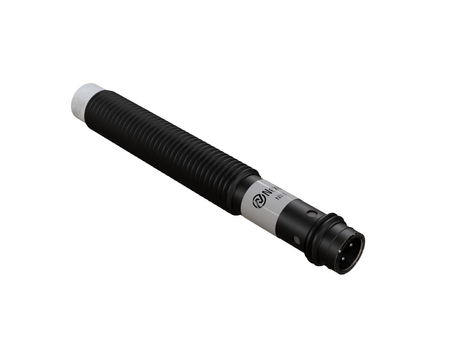

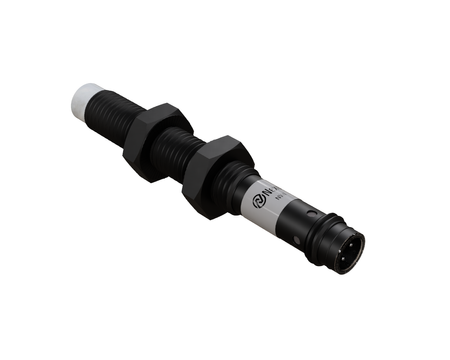

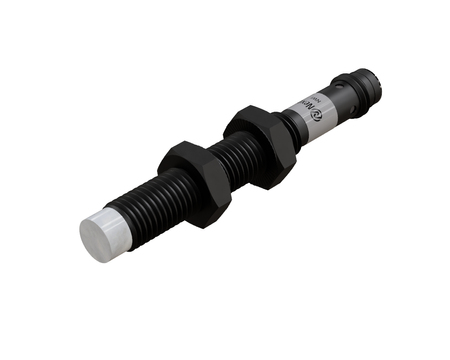

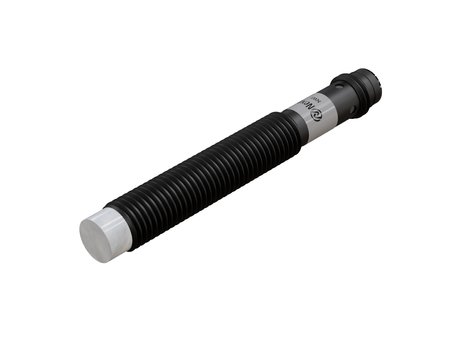

Indukčný snímač M8 pre zváranie 60 mm konektor M8 PNP NC Sn = 2 mm

Indukčný senzor NWI08114 pre zváranie bol vyvinutý pre aplikácie, ktoré vyžadujú odolnosť voči oteru, nárazom, znečisteniu a nepretržitú prevádzku v náročnom priemyselnom prostredí.

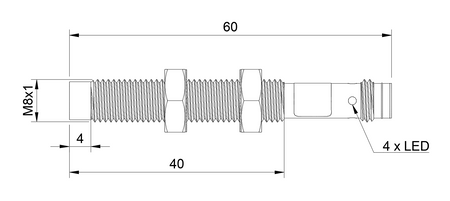

Vďaka malému priemeru M8 možno senzor namontovať na ťažko prístupné miesta pri zváracom pracovisku, Ø8 x 60 mm sú rozmery umožňujúce rýchlu výmenu senzora bez demontáže celého zváracieho príslušenstva.

Technická špecifikácia:

• Priemer: M8, kompaktný priemer zjednodušujúci montáž na ramene zváracieho robota
• Dĺžka: 60 mm, predĺžené puzdro zaisťujúce dodatočnú tuhosť uchytenia v náročných zváracích podmienkach
• Dosah detekcie: 2 mm, overený dosah detekcie v podmienkach typických pre robotizované zváranie
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, čelo z PTFE zabraňuje prilepovaniu kovového rozstreku vznikajúceho pri zváraní a odporovom zváraní
• Montáž: Nezapustená montáž (non-flush), nezapustená verzia využíva plný dosah detekcie, užitočný pri väčších zváraných dieloch
• Spínacia funkcia: normálne zatvorený (NC), logika NC umožňuje detegovať chýbajúci diel ako aktívny signál, čo zjednodušuje kontrolu procesu odporového zvárania
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s konektorom M8, konektorové pripojenie umožňuje rýchlu výmenu senzora bez demontáže celej zváracej inštalácie
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, stabilný výstupný signál aj v bezprostrednej blízkosti silných elektromagnetických polí pri zváraní
• Katalógové číslo: W1CN-M0802P-CPU3

Použitie

• Uplatnenie nachádza v automatických zváracích systémoch a automatických systémoch odporového zvárania pracujúcich v nepretržitej prevádzke.
• Osvedčuje sa v robotizovaných zváracích systémoch a robotizovaných zváracích linkách, kde roboty pracujú bez stáleho dozoru operátora.
• Podporuje prevádzku inteligentných zváracích liniek a inteligentných zváracích pracovísk integrovaných s nadradeným systémom.
• Používa sa v koncepte Industry 4.0 v oblasti zvárania a odporového zvárania, kde dáta zo senzora smerujú do systému monitorovania výroby.
• Podporuje robotizáciu zváracích procesov a robotizáciu procesov odporového zvárania, zvyšujúc opakovateľnosť a výkonnosť linky.

Výhody/Vlastnosti

• Overenú odolnosť voči EMC rušeniu oceňujú integrátori, ktorí nasadzujú priemyselné senzory odolné voči EMC pre zváracie a odporové zváracie aplikácie.
• Vďaka vysokej odolnosti sa osvedčuje v prostredí s vysokou úrovňou elektromagnetického rušenia, aké generujú zváracie stroje.
• Môže byť použitý ako senzor pre zváracie stroje odolný voči rušeniu a senzor pre odporové zváračky odolný voči elektromagnetickému rušeniu.
• Zachováva stabilitu signálu ako senzor pre zváranie odolný voči elektromagnetickému rušeniu, čo znižuje počet chybných detekcií.
• Stabilná prevádzka indukčného senzora v zváracom prostredí a odolnosť voči elektromagnetickému rušeniu počas zvárania sú kľúčovými vlastnosťami tohto modelu.

Kedy zvoliť tento model

• Keď je potrebný senzor pre zvárací stroj odolný voči vplyvom prostredia procesu.
• Keď bude senzor pracovať v náročných podmienkach zváracieho procesu.
• Keď je potrebná detekcia komponentu na automatickej linke zvárania alebo odporového zvárania.
• Keď je potrebné spoľahlivé riešenie na automatizáciu zvárania alebo odporového zvárania, ktoré zaisťuje bezkontaktnú detekciu kovových predmetov.
