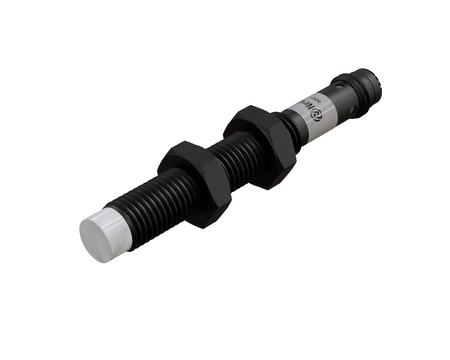

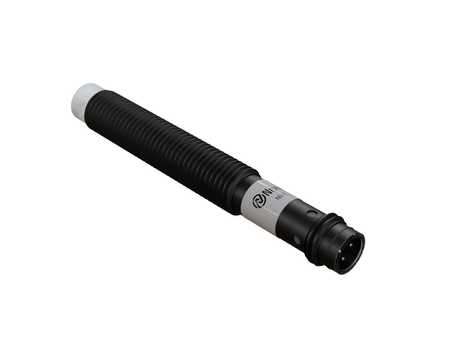

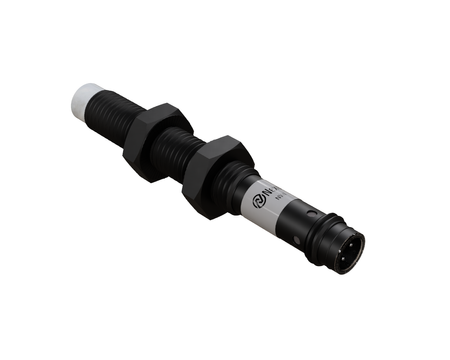

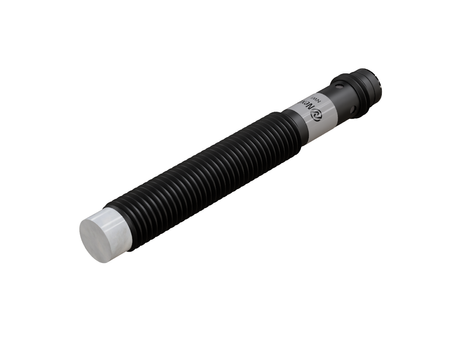

Indukčný snímač M8 pre zváranie 60 mm konektor M8 NPN NC Sn = 2 mm

Indukčný senzor NWI08112 pre zváracie prostredie zaisťuje spoľahlivú detekciu kovových predmetov aj pri silnom elektromagnetickom rušení vznikajúcom počas prevádzky zváracích zariadení.

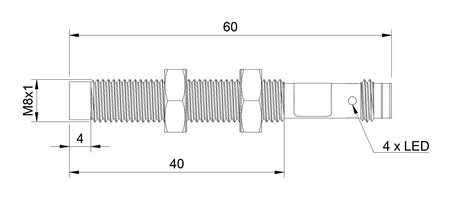

Vďaka malému rozmeru M8 senzor nekoliduje so zváracím príslušenstvom namontovaným v bezprostrednej blízkosti, Ø8 x 60 mm sú proporcie zaisťujúce stabilnú detekciu aj pri vibráciách generovaných odporovou zváračkou.

Technická špecifikácia:

• Priemer: M8, najmenší rozmer v tejto rade, vhodný do tesných priestorov pri bodovom odporovom zváraní
• Dĺžka: 60 mm, predĺžené puzdro zaisťujúce dodatočnú tuhosť uchytenia v náročných zváracích podmienkach
• Dosah detekcie: 2 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, čelo z PTFE zabraňuje prilepovaniu kovového rozstreku vznikajúceho pri zváraní a odporovom zváraní
• Montáž: Nezapustená montáž (non-flush), nezapustená montáž (non-flush) zaisťuje väčší dosah detekcie pri dostatočnom montážnom priestore
• Spínacia funkcia: normálne zatvorený (NC), funkcia normálne zatvorený kontakt užitočná v bezpečnostných obvodoch zváracích pracovísk
• Typ výstupu: NPN, typ výstupu NPN dobre spolupracuje s bežnými vstupmi PLC riadiacich systémov na linkách odporového zvárania
• Pripojenie: s konektorom M8, konektor zjednodušuje servis na výrobnej linke a znižuje odstávky pracoviska odporového zvárania
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, stabilný výstupný signál aj v bezprostrednej blízkosti silných elektromagnetických polí pri zváraní
• Katalógové číslo: W1CN-M0802N-CPU3

Použitie

• Je súčasťou systémov kontroly procesu zvárania a systémov kontroly procesu odporového zvárania, potvrdzujúc prítomnosť a polohu dielu.
• Uplatnenie nachádza v automatických zváracích systémoch a automatických systémoch odporového zvárania pracujúcich v nepretržitej prevádzke.
• Osvedčuje sa v robotizovaných zváracích systémoch a robotizovaných zváracích linkách, kde roboty pracujú bez stáleho dozoru operátora.
• Podporuje prevádzku inteligentných zváracích liniek a inteligentných zváracích pracovísk integrovaných s nadradeným systémom.
• Používa sa v koncepte Industry 4.0 v oblasti zvárania a odporového zvárania, kde dáta zo senzora smerujú do systému monitorovania výroby.

Výhody/Vlastnosti

• Je vhodný na prevádzku v silnom elektromagnetickom poli, typickom pre odporové zváranie a oblúkové zváranie.
• Overenú odolnosť voči EMC rušeniu oceňujú integrátori, ktorí nasadzujú priemyselné senzory odolné voči EMC pre zváracie a odporové zváracie aplikácie.
• Vďaka vysokej odolnosti sa osvedčuje v prostredí s vysokou úrovňou elektromagnetického rušenia, aké generujú zváracie stroje.
• Môže byť použitý ako senzor pre zváracie stroje odolný voči rušeniu a senzor pre odporové zváračky odolný voči elektromagnetickému rušeniu.
• Zachováva stabilitu signálu ako senzor pre zváranie odolný voči elektromagnetickému rušeniu, čo znižuje počet chybných detekcií.

Kedy zvoliť tento model

• Keď je potrebný senzor pre zvárací stroj odolný voči vplyvom prostredia procesu.
• Keď sa má model použiť v robotizovanom procese odporového zvárania.
• Keď má senzor spolupracovať s automatizačným systémom zváracieho pracoviska.
• Keď je potrebná kontrola prítomnosti dielu v automatickom cykle zvárania.

Pripojenie

Snímač má výstup NPN, preto na pripojenie zvoľte pripájací kábel M8 3-pin bez LED diód. Káble s LED diódami (NXOC08261…, NXOC08121…) majú žltú stavovú diódu zapojenú pre výstup PNP a pre snímače NPN nie sú vhodné.
