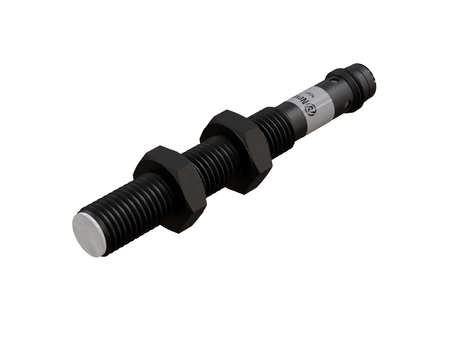

Indukčný snímač M8 pre zváranie 60 mm konektor M8 NPN NC Sn = 1 mm

Univerzálny indukčný senzor NWI08102 pre zváranie spája vysokú odolnosť voči priemyselným podmienkam, spoľahlivú detekciu kovu a dlhú životnosť v náročných výrobných procesoch.

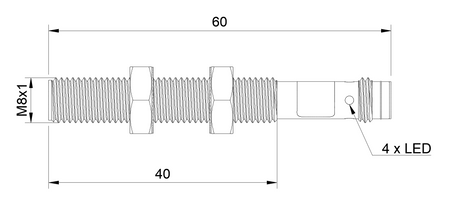

Vďaka malému rozmeru M8 senzor nekoliduje so zváracím príslušenstvom namontovaným v bezprostrednej blízkosti, Ø8 x 60 mm je formát optimalizovaný pre montáž v obmedzenom priestore zváracích robotov.

Technická špecifikácia:

• Priemer: M8, praktický rozmer pre pracoviská s obmedzeným montážnym priestorom
• Dĺžka: 60 mm, väčšia dĺžka senzora umožňujúca montáž s odsadením od najteplejšej zóny zvárania
• Dosah detekcie: 1 mm, opakovateľná detekcia kovových predmetov bez ohľadu na rušenie vznikajúce pri zváraní
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, čelo z PTFE zabraňuje prilepovaniu kovového rozstreku vznikajúceho pri zváraní a odporovom zváraní
• Montáž: Zapustená montáž (flush), zapustená verzia umožňuje skryť senzor do kovového príslušenstva zváracieho pracoviska
• Spínacia funkcia: normálne zatvorený (NC), logika NC umožňuje detegovať chýbajúci diel ako aktívny signál, čo zjednodušuje kontrolu procesu odporového zvárania
• Typ výstupu: NPN, výstup NPN kompatibilný s riadiacimi systémami bežne používanými v zváracej automatizácii
• Pripojenie: s konektorom M8, konektor zjednodušuje servis na výrobnej linke a znižuje odstávky pracoviska odporového zvárania
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, odolnosť voči EMC umožňuje montáž blízko cievok a prúdových vodičov odporovej zváračky bez straty signálu
• Katalógové číslo: W1CF-M0801N-CPU3

Použitie

• Používa sa v odporových zváračkách a strojoch na odporové zváranie, podporuje presné pozicionovanie dielov pred zváraním.
• Osvedčuje sa ako senzor pre bodové zváracie stroje a podporuje automatizáciu odporového zvárania vo výrobných linkách.
• Uplatnenie nachádza v zváracích robotoch pre odporové zváranie ako indukčný senzor pre zváracie roboty, pracujúci v bezprostrednej blízkosti miesta zvaru.
• Používa sa na linkách na odporové zváranie a automatizovaných linkách odporového zvárania, kde je dôležitá opakovateľnosť cyklu.
• Plní funkciu senzora polohy pre odporové zváračky a senzora prítomnosti dielu pre odporové zváranie, potvrdzujúceho správne uloženie dielu pred cyklom.

Výhody/Vlastnosti

• Osvedčuje sa v ťažkých pracovných podmienkach typických pre zváracie haly, kde sú senzory vystavené vibráciám a znečisteniu.
• Ako priemyselný senzor pre náročné podmienky je vyhľadávaným riešením pre náročné priemyselné aplikácie a náročné zváracie aplikácie.
• Konštrukcia odolná voči zváraciemu prostrediu a rozstreku pri zváraní predlžuje reálnu životnosť senzora na linke.
• Puzdro s krytím IP67 chráni vnútro senzora pred prachom a striekajúcou vodou, čo je dôležité pri čistení zváracieho pracoviska.
• Senzor je odolný voči elektromagnetickému rušeniu, čím si zachováva stabilný výstupný signál v blízkosti pracujúcich odporových zváračiek.

Kedy zvoliť tento model

• Keď proces zvárania vyžaduje bezkontaktnú detekciu prítomnosti dielu.
• Keď aplikácia vyžaduje prevádzku v prostredí zvárania a odporového zvárania vystavenom rozstreku.
• Keď je dôležitá stabilná prevádzka senzora aj napriek rušeniu vyskytujúcemu sa v zváracích procesoch.
• Keď je potrebný indukčný senzor pre zváracieho robota pracujúceho v náročnom prostredí.

Pripojenie

Snímač má výstup NPN, preto na pripojenie zvoľte pripájací kábel M8 3-pin bez LED diód. Káble s LED diódami (NXOC08261…, NXOC08121…) majú žltú stavovú diódu zapojenú pre výstup PNP a pre snímače NPN nie sú vhodné.
