Indukčný snímač M8 pre zváranie 45 mm kábel 2m PNP NO Sn = 2 mm

Odolný indukčný senzor NWI08013 pre zváranie je spoľahlivým riešením pre zváracie roboty, pracoviská odporového zvárania a automatické výrobné linky vyžadujúce presnú detekciu.

Vďaka malému rozmeru M8 senzor nekoliduje so zváracím príslušenstvom namontovaným v bezprostrednej blízkosti, Ø8 x 45 mm je kompaktný formát, ktorý neobmedzuje voľnosť pohybu zváracieho robota.

Technická špecifikácia:

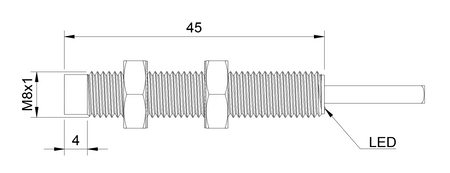

• Priemer: M8, kompaktný priemer zjednodušujúci montáž na ramene zváracieho robota
• Dĺžka: 45 mm, kompaktné telo, praktické pri obmedzenom montážnom priestore okolo odporovej zváračky
• Dosah detekcie: 2 mm, opakovateľná detekcia kovových predmetov bez ohľadu na rušenie vznikajúce pri zváraní
• Puzdro: Závitové, závitové puzdro umožňuje presné nastavenie polohy senzora vzhľadom na miesto zvaru
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, materiál PTFE si zachováva stabilné parametre detekcie aj po opakovanom kontakte s rozstrekom
• Montáž: Nezapustená montáž (non-flush), nezapustená montáž (non-flush) zaisťuje väčší dosah detekcie pri dostatočnom montážnom priestore
• Spínacia funkcia: normálne otvorený (NO), štandardná logika normálne otvorený kontakt, kompatibilná s bežnými PLC riadiacimi systémami zváracích liniek
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s káblom o dĺžke 2 m, kábel s vhodnou dĺžkou zjednodušuje vedenie inštalácie mimo najteplejšej zóny zvárania
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, stabilný výstupný signál aj v bezprostrednej blízkosti silných elektromagnetických polí pri zváraní
• Katalógové číslo: W1CN-M0802P-O3U2

Použitie

• Podporuje kontrolu polohy pri odporovom zváraní, signalizujúc riadiacej jednotke stroja prítomnosť dielu v pracovnej zóne.
• Používa sa v systémoch automatizácie zvárania a systémoch automatizácie odporového zvárania ako prvok spätnej väzby pre riadiaci systém PLC.
• Je súčasťou systémov kontroly procesu zvárania a systémov kontroly procesu odporového zvárania, potvrdzujúc prítomnosť a polohu dielu.
• Uplatnenie nachádza v automatických zváracích systémoch a automatických systémoch odporového zvárania pracujúcich v nepretržitej prevádzke.
• Osvedčuje sa v robotizovaných zváracích systémoch a robotizovaných zváracích linkách, kde roboty pracujú bez stáleho dozoru operátora.

Výhody/Vlastnosti

• Ako indukčný senzor odolný voči elektromagnetickému rušeniu nevytvára falošné spínania počas zváracieho cyklu.
• Overený ako odolný voči elektromagnetickému poľu, pracuje stabilne aj v bezprostrednej blízkosti cievok a prúdových vodičov odporovej zváračky.
• Je vhodný na prevádzku v silnom elektromagnetickom poli, typickom pre odporové zváranie a oblúkové zváranie.
• Overenú odolnosť voči EMC rušeniu oceňujú integrátori, ktorí nasadzujú priemyselné senzory odolné voči EMC pre zváracie a odporové zváracie aplikácie.
• Vďaka vysokej odolnosti sa osvedčuje v prostredí s vysokou úrovňou elektromagnetického rušenia, aké generujú zváracie stroje.

Kedy zvoliť tento model

• Keď má senzor pracovať v priemyselnej odporovej zváračke vystavenej náročným pracovným podmienkam.
• Ak je potrebná spoľahlivá detekcia dielu v odporovej zváračke.
• Keď je potrebná detekcia komponentu na automatickej linke zvárania alebo odporového zvárania.
• Keď je potrebná kontrola prítomnosti dielu v automatickom cykle zvárania.
