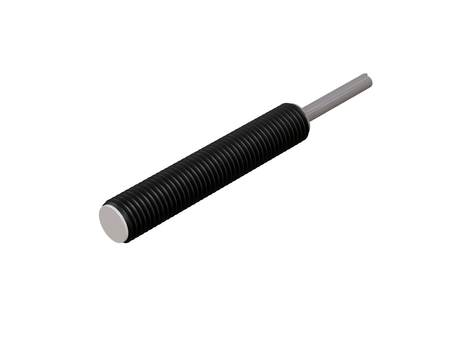

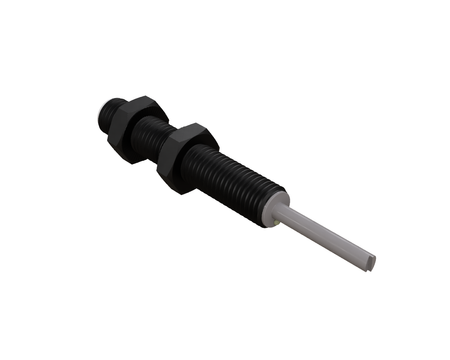

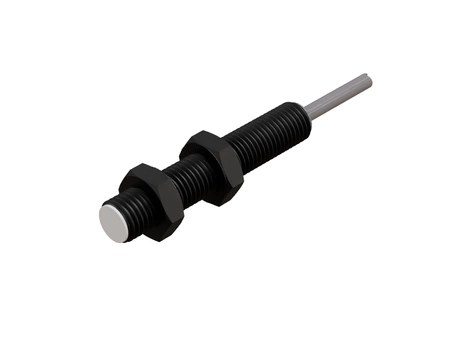

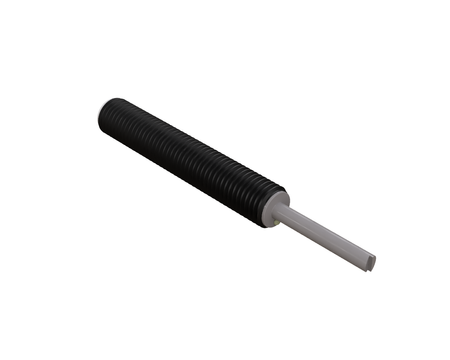

Indukčný snímač M8 pre zváranie 45 mm kábel 2m PNP NO Sn = 1 mm

Indukčný senzor NWI08003 pre zváranie je riešenie vytvorené pre priemyselnú automatizáciu, kde sa vyžaduje vysoká odolnosť, opakovateľnosť činnosti a bezporuchová prevádzka po dlhú dobu.

Malé rozmery M8 zjednodušujú integráciu s úchytmi bodových zváracích klieští, kde je dôležitý každý milimeter priestoru, Ø8 x 45 mm je formát zaisťujúci dobrú montážnu dostupnosť pri zachovaní robustnej konštrukcie odolnej voči zváracím podmienkam.

Technická špecifikácia:

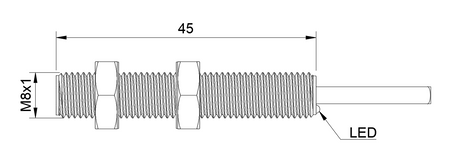

• Priemer: M8, najmenší rozmer v tejto rade, vhodný do tesných priestorov pri bodovom odporovom zváraní
• Dĺžka: 45 mm, kompaktné telo, praktické pri obmedzenom montážnom priestore okolo odporovej zváračky
• Dosah detekcie: 1 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závitové puzdro umožňuje presné nastavenie polohy senzora vzhľadom na miesto zvaru
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, povlak PTFE na čele senzora zjednodušuje čistenie pracoviska bez rizika poškodenia detektora
• Montáž: Zapustená montáž (flush), zapustená montáž (flush) chráni senzor pred nárazmi a rozstrekom z boku
• Spínacia funkcia: normálne otvorený (NO), funkcia NO zjednodušuje integráciu s väčšinou existujúcich riadiacich systémov odporových zváračiek
• Typ výstupu: PNP, typ výstupu PNP zjednodušuje integráciu s bezpečnostnými modulmi robotov na odporové zváranie
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, overená odolnosť voči elektromagnetickému rušeniu generovanému odporovými zváračkami a zváracími robotmi
• Katalógové číslo: W1CF-M0801P-O3U2

Použitie

• Podporuje prevádzku inteligentných zváracích liniek a inteligentných zváracích pracovísk integrovaných s nadradeným systémom.
• Používa sa v koncepte Industry 4.0 v oblasti zvárania a odporového zvárania, kde dáta zo senzora smerujú do systému monitorovania výroby.
• Podporuje robotizáciu zváracích procesov a robotizáciu procesov odporového zvárania, zvyšujúc opakovateľnosť a výkonnosť linky.
• Používa sa v automatizácii výroby a robotizácii výroby v závodoch, kde zváranie a odporové zváranie predstavujú kľúčovú fázu procesu.
• Senzor sa využíva ako jeden z typických senzorov pre priemyselné zváranie a indukčných senzorov pre zváranie, montovaných priamo na zváracom pracovisku.

Výhody/Vlastnosti

• Môže byť použitý ako senzor pre zváracie stroje odolný voči rušeniu a senzor pre odporové zváračky odolný voči elektromagnetickému rušeniu.
• Zachováva stabilitu signálu ako senzor pre zváranie odolný voči elektromagnetickému rušeniu, čo znižuje počet chybných detekcií.
• Stabilná prevádzka indukčného senzora v zváracom prostredí a odolnosť voči elektromagnetickému rušeniu počas zvárania sú kľúčovými vlastnosťami tohto modelu.
• Robustná, celozapuzdrená konštrukcia a vysokokvalitné materiály puzdra zaisťujú dlhú životnosť pri nepretržitej prevádzke.
• Konštrukcia odolná voči rozstreku pri zváraní zaisťuje, že senzor zostáva funkčný aj pri priamom kontakte s rozžeravenými čiastočkami kovu.

Kedy zvoliť tento model

• Keď je potrebný indukčný senzor do zváracej bunky, v ktorej vzniká rozstrek pri zváraní.
• Keď je potrebný senzor pre stroj na odporové zváranie, v ktorom vzniká silné elektromagnetické rušenie.
• Keď je potrebný senzor pre automatizáciu procesu zvárania a kontrolu prítomnosti komponentu.
• Keď proces vyžaduje použitie priemyselného snímača blízkosti odolného voči náročným podmienkam.
