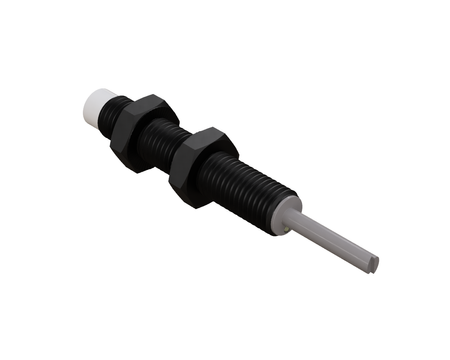

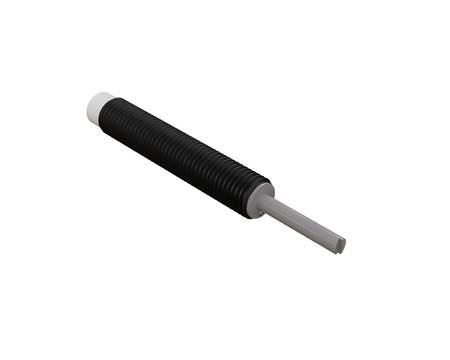

Indukčný snímač M8 pre zváranie 45 mm kábel 2m PNP NC Sn = 2 mm

Indukčný senzor NWI08014 pre zváracie prostredie zaisťuje spoľahlivú detekciu kovových predmetov aj pri silnom elektromagnetickom rušení vznikajúcom počas prevádzky zváracích zariadení.

Malé rozmery M8 zjednodušujú integráciu s úchytmi bodových zváracích klieští, kde je dôležitý každý milimeter priestoru, Ø8 x 45 mm sú rozmery overené v praxi na linkách odporového zvárania, spájajúce malé gabarity s trvácnou konštrukciou.

Technická špecifikácia:

• Priemer: M8, najmenší rozmer v tejto rade, vhodný do tesných priestorov pri bodovom odporovom zváraní

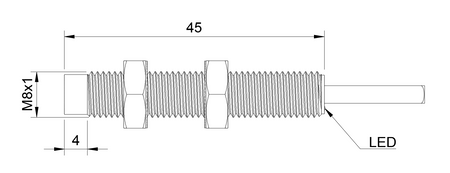

• Dĺžka: 45 mm, kompaktné telo, praktické pri obmedzenom montážnom priestore okolo odporovej zváračky
• Dosah detekcie: 2 mm, opakovateľná detekcia kovových predmetov bez ohľadu na rušenie vznikajúce pri zváraní
• Puzdro: Závitové, závitové puzdro umožňuje presné nastavenie polohy senzora vzhľadom na miesto zvaru
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, povlak PTFE na čele senzora zjednodušuje čistenie pracoviska bez rizika poškodenia detektora
• Montáž: Nezapustená montáž (non-flush), nezapustená verzia využíva plný dosah detekcie, užitočný pri väčších zváraných dieloch
• Spínacia funkcia: normálne zatvorený (NC), funkcia normálne zatvorený kontakt užitočná v bezpečnostných obvodoch zváracích pracovísk
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, odolnosť voči EMC umožňuje montáž blízko cievok a prúdových vodičov odporovej zváračky bez straty signálu
• Katalógové číslo: W1CN-M0802P-C3U2

Použitie

• Plní funkciu senzora polohy pre odporové zváračky a senzora prítomnosti dielu pre odporové zváranie, potvrdzujúceho správne uloženie dielu pred cyklom.
• Podporuje kontrolu polohy pri odporovom zváraní, signalizujúc riadiacej jednotke stroja prítomnosť dielu v pracovnej zóne.
• Používa sa v systémoch automatizácie zvárania a systémoch automatizácie odporového zvárania ako prvok spätnej väzby pre riadiaci systém PLC.
• Je súčasťou systémov kontroly procesu zvárania a systémov kontroly procesu odporového zvárania, potvrdzujúc prítomnosť a polohu dielu.
• Uplatnenie nachádza v automatických zváracích systémoch a automatických systémoch odporového zvárania pracujúcich v nepretržitej prevádzke.

Výhody/Vlastnosti

• Senzor je odolný voči elektromagnetickému rušeniu, čím si zachováva stabilný výstupný signál v blízkosti pracujúcich odporových zváračiek.
• Ako indukčný senzor odolný voči elektromagnetickému rušeniu nevytvára falošné spínania počas zváracieho cyklu.
• Overený ako odolný voči elektromagnetickému poľu, pracuje stabilne aj v bezprostrednej blízkosti cievok a prúdových vodičov odporovej zváračky.
• Je vhodný na prevádzku v silnom elektromagnetickom poli, typickom pre odporové zváranie a oblúkové zváranie.
• Overenú odolnosť voči EMC rušeniu oceňujú integrátori, ktorí nasadzujú priemyselné senzory odolné voči EMC pre zváracie a odporové zváracie aplikácie.

Kedy zvoliť tento model

• Ak aplikácia zahŕňa zváracie roboty pracujúce v náročných priemyselných podmienkach.
• Ak aplikácia zahŕňa automatické bodové odporové zváranie a kontrolu polohy komponentu.
• Ak proces vyžaduje rýchlu detekciu kovových predmetov v robotizovanej aplikácii.
• Keď je potrebný senzor pre zváraciu automatizáciu, ktorý kontroluje prítomnosť alebo polohu kovového dielu.
