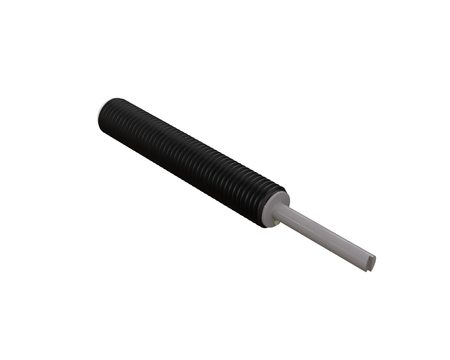

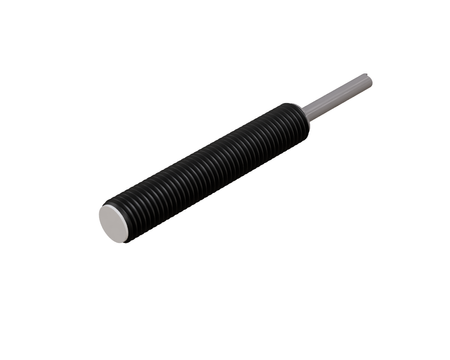

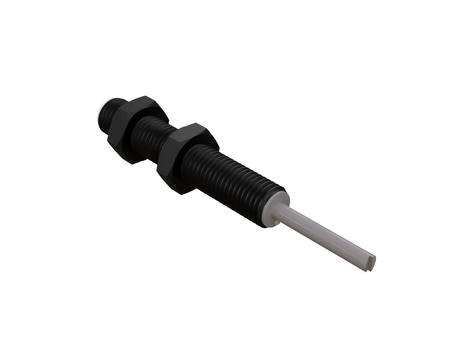

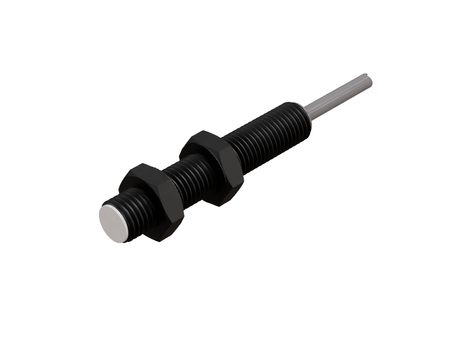

Indukčný snímač M8 pre zváranie 45 mm kábel 2m PNP NC Sn = 1 mm

Indukčný senzor NWI08004 pre zváracie roboty je robustnou súčasťou moderných automatizačných systémov, zaisťujúcou stabilnú prevádzku v aplikáciách Heavy Duty.

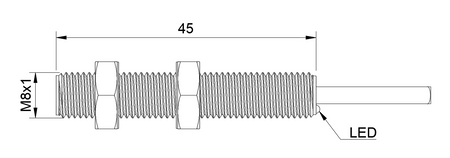

Vďaka malému priemeru M8 možno senzor namontovať na ťažko prístupné miesta pri zváracom pracovisku, Ø8 x 45 mm je formát optimalizovaný pre montáž v obmedzenom priestore zváracích robotov.

Technická špecifikácia:

• Priemer: M8, najmenší rozmer v tejto rade, vhodný do tesných priestorov pri bodovom odporovom zváraní
• Dĺžka: 45 mm, malá dĺžka zjednodušujúca montáž na hustom zváracom pracovisku
• Dosah detekcie: 1 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závitové puzdro umožňuje presné nastavenie polohy senzora vzhľadom na miesto zvaru
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, materiál PTFE si zachováva stabilné parametre detekcie aj po opakovanom kontakte s rozstrekom
• Montáž: Zapustená montáž (flush), zapustená verzia umožňuje skryť senzor do kovového príslušenstva zváracieho pracoviska
• Spínacia funkcia: normálne zatvorený (NC), funkcia normálne zatvorený kontakt užitočná v bezpečnostných obvodoch zváracích pracovísk
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, stabilný výstupný signál aj v bezprostrednej blízkosti silných elektromagnetických polí pri zváraní
• Katalógové číslo: W1CF-M0801P-C3U2

Použitie

• Uplatnenie nachádza v zváracích robotoch pre odporové zváranie ako indukčný senzor pre zváracie roboty, pracujúci v bezprostrednej blízkosti miesta zvaru.
• Používa sa na linkách na odporové zváranie a automatizovaných linkách odporového zvárania, kde je dôležitá opakovateľnosť cyklu.
• Plní funkciu senzora polohy pre odporové zváračky a senzora prítomnosti dielu pre odporové zváranie, potvrdzujúceho správne uloženie dielu pred cyklom.
• Podporuje kontrolu polohy pri odporovom zváraní, signalizujúc riadiacej jednotke stroja prítomnosť dielu v pracovnej zóne.
• Používa sa v systémoch automatizácie zvárania a systémoch automatizácie odporového zvárania ako prvok spätnej väzby pre riadiaci systém PLC.

Výhody/Vlastnosti

• Konštrukcia odolná voči zváraciemu prostrediu a rozstreku pri zváraní predlžuje reálnu životnosť senzora na linke.
• Puzdro s krytím IP67 chráni vnútro senzora pred prachom a striekajúcou vodou, čo je dôležité pri čistení zváracieho pracoviska.
• Senzor je odolný voči elektromagnetickému rušeniu, čím si zachováva stabilný výstupný signál v blízkosti pracujúcich odporových zváračiek.
• Ako indukčný senzor odolný voči elektromagnetickému rušeniu nevytvára falošné spínania počas zváracieho cyklu.
• Overený ako odolný voči elektromagnetickému poľu, pracuje stabilne aj v bezprostrednej blízkosti cievok a prúdových vodičov odporovej zváračky.

Kedy zvoliť tento model

• Keď aplikácia zahŕňa odporové zváranie a vyžaduje kontrolu prítomnosti dielu.
• Keď proces odporového zvárania vyžaduje bezkontaktnú detekciu kovových predmetov.
• Keď výrobný proces spája vysokú automatizáciu s náročnými podmienkami zvárania.
• Keď je potrebný indukčný senzor pre zváracieho robota pracujúceho v náročnom prostredí.
