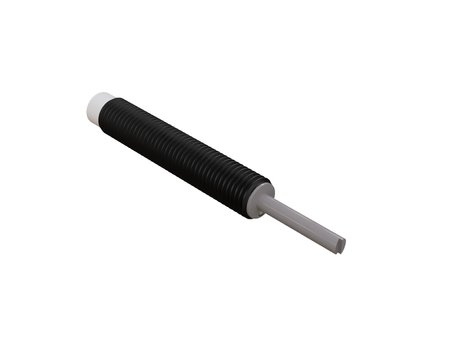

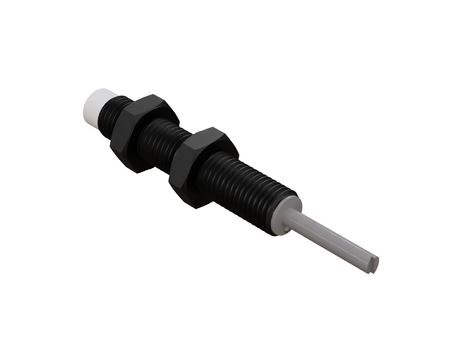

Indukčný snímač M8 pre zváranie 45 mm kábel 2m NPN NO Sn = 2 mm

Indukčný senzor NWI08011 pre zváracie prostredie zaisťuje spoľahlivú detekciu kovových predmetov aj pri silnom elektromagnetickom rušení vznikajúcom počas prevádzky zváracích zariadení.

Malé rozmery M8 zjednodušujú integráciu s úchytmi bodových zváracích klieští, kde je dôležitý každý milimeter priestoru, Ø8 x 45 mm sú proporcie zaisťujúce stabilnú detekciu aj pri vibráciách generovaných odporovou zváračkou.

Technická špecifikácia:

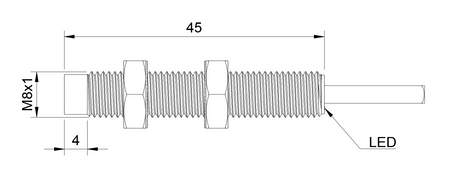

• Priemer: M8, praktický rozmer pre pracoviská s obmedzeným montážnym priestorom
• Dĺžka: 45 mm, kompaktné telo, praktické pri obmedzenom montážnom priestore okolo odporovej zváračky
• Dosah detekcie: 2 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, povlak PTFE na čele senzora zjednodušuje čistenie pracoviska bez rizika poškodenia detektora
• Montáž: Nezapustená montáž (non-flush), nezapustená montáž (non-flush) zaisťuje väčší dosah detekcie pri dostatočnom montážnom priestore
• Spínacia funkcia: normálne otvorený (NO), štandardná logika normálne otvorený kontakt, kompatibilná s bežnými PLC riadiacimi systémami zváracích liniek
• Typ výstupu: NPN, výstup NPN kompatibilný s riadiacimi systémami bežne používanými v zváracej automatizácii
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, stabilný výstupný signál aj v bezprostrednej blízkosti silných elektromagnetických polí pri zváraní
• Katalógové číslo: W1CN-M0802N-O3U2

Použitie

• Podporuje prevádzku inteligentných zváracích liniek a inteligentných zváracích pracovísk integrovaných s nadradeným systémom.
• Používa sa v koncepte Industry 4.0 v oblasti zvárania a odporového zvárania, kde dáta zo senzora smerujú do systému monitorovania výroby.
• Podporuje robotizáciu zváracích procesov a robotizáciu procesov odporového zvárania, zvyšujúc opakovateľnosť a výkonnosť linky.
• Používa sa v automatizácii výroby a robotizácii výroby v závodoch, kde zváranie a odporové zváranie predstavujú kľúčovú fázu procesu.
• Senzor sa využíva ako jeden z typických senzorov pre priemyselné zváranie a indukčných senzorov pre zváranie, montovaných priamo na zváracom pracovisku.

Výhody/Vlastnosti

• Môže byť použitý ako senzor pre zváracie stroje odolný voči rušeniu a senzor pre odporové zváračky odolný voči elektromagnetickému rušeniu.
• Zachováva stabilitu signálu ako senzor pre zváranie odolný voči elektromagnetickému rušeniu, čo znižuje počet chybných detekcií.
• Stabilná prevádzka indukčného senzora v zváracom prostredí a odolnosť voči elektromagnetickému rušeniu počas zvárania sú kľúčovými vlastnosťami tohto modelu.
• Robustná, celozapuzdrená konštrukcia a vysokokvalitné materiály puzdra zaisťujú dlhú životnosť pri nepretržitej prevádzke.
• Konštrukcia odolná voči rozstreku pri zváraní zaisťuje, že senzor zostáva funkčný aj pri priamom kontakte s rozžeravenými čiastočkami kovu.

Kedy zvoliť tento model

• Keď je potrebná kontrola polohy dielu počas automatického zvárania.
• Ak je potrebná detekcia predmetov na mieste, kde sa vyskytuje silné elektromagnetické pole.
• Keď má senzor spolupracovať s automatizačným systémom zváracieho pracoviska.
• Keď je potrebný indukčný senzor pre zváracieho robota pracujúceho v náročnom prostredí.
