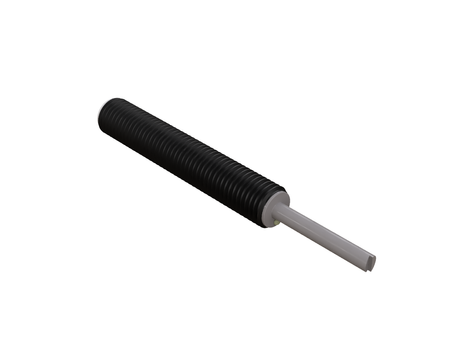

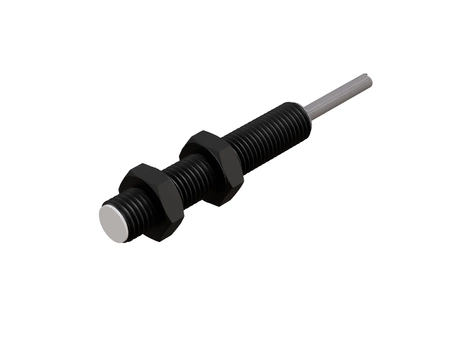

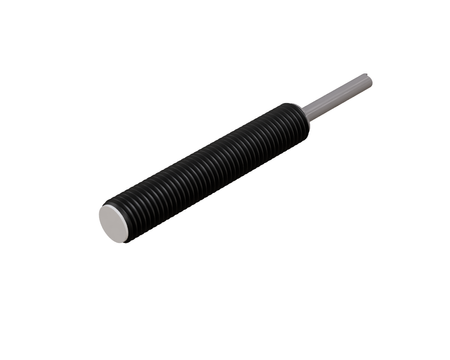

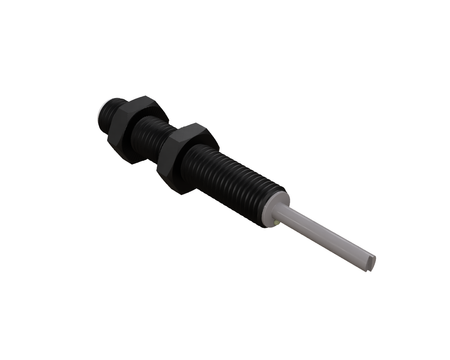

Indukčný snímač M8 pre zváranie 45 mm kábel 2m NPN NO Sn = 1 mm

Indukčný senzor NWI08001 pre zváranie je riešenie vytvorené pre priemyselnú automatizáciu, kde sa vyžaduje vysoká odolnosť, opakovateľnosť činnosti a bezporuchová prevádzka po dlhú dobu.

Malé rozmery M8 zjednodušujú integráciu s úchytmi bodových zváracích klieští, kde je dôležitý každý milimeter priestoru, Ø8 x 45 mm je formát zaisťujúci dobrú montážnu dostupnosť pri zachovaní robustnej konštrukcie odolnej voči zváracím podmienkam.

Technická špecifikácia:

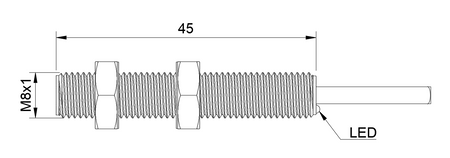

• Priemer: M8, kompaktný priemer zjednodušujúci montáž na ramene zváracieho robota
• Dĺžka: 45 mm, malá dĺžka zjednodušujúca montáž na hustom zváracom pracovisku
• Dosah detekcie: 1 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závitové puzdro umožňuje presné nastavenie polohy senzora vzhľadom na miesto zvaru
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, čelo z PTFE zabraňuje prilepovaniu kovového rozstreku vznikajúceho pri zváraní a odporovom zváraní
• Montáž: Zapustená montáž (flush), zapustená verzia umožňuje skryť senzor do kovového príslušenstva zváracieho pracoviska
• Spínacia funkcia: normálne otvorený (NO), štandardná logika normálne otvorený kontakt, kompatibilná s bežnými PLC riadiacimi systémami zváracích liniek
• Typ výstupu: NPN, typ výstupu NPN dobre spolupracuje s bežnými vstupmi PLC riadiacich systémov na linkách odporového zvárania
• Pripojenie: s káblom o dĺžke 2 m, kábel s vhodnou dĺžkou zjednodušuje vedenie inštalácie mimo najteplejšej zóny zvárania
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, overená odolnosť voči elektromagnetickému rušeniu generovanému odporovými zváračkami a zváracími robotmi
• Katalógové číslo: W1CF-M0801N-O3U2

Použitie

• Senzor sa využíva ako jeden z typických senzorov pre priemyselné zváranie a indukčných senzorov pre zváranie, montovaných priamo na zváracom pracovisku.
• Osvedčuje sa ako senzor pre zváracie aplikácie a senzor pre zváracie použitie, kde je dôležitá stabilná detekcia kovových predmetov.
• Je to riešenie triedy senzory pre zváraciu bunku a indukčné senzory pre zváraciu bunku, používané v uzavretých pracovných zónach robotov.
• Skvele sa hodí na zváracie pracoviská a automatizované zváracie pracoviská, kde sa vyžaduje opakovateľná práca bez odstávok.
• Používa sa v zváracích strojoch a ako indukčný senzor pre zváracie stroje, ktorý sleduje polohu a prítomnosť dielov.

Výhody/Vlastnosti

• Konštrukcia odolná voči rozstreku pri zváraní zaisťuje, že senzor zostáva funkčný aj pri priamom kontakte s rozžeravenými čiastočkami kovu.
• Senzor je odolný voči rozstreku vznikajúcemu pri zváraní a odporovom zváraní, čo znižuje riziko poškodenia čela senzora.
• Navrhnutý na prevádzku v zváracom prostredí, zachováva stabilné parametre aj pri náročných podmienkach okolia.
• Osvedčuje sa v náročných zváracích podmienkach, vrátane zvýšenej teploty a vysokej prašnosti pracovnej zóny.
• Ako indukčný senzor pre náročné priemyselné podmienky si zachováva opakovateľnosť detekcie aj pri intenzívnom nasadení.

Kedy zvoliť tento model

• Keď je potrebný senzor pre robotizovaný proces zvárania, kde je dôležitá spoľahlivá detekcia dielu.
• Keď senzor musí kontrolovať prítomnosť a polohu dielu počas odporového zvárania.
• Keď je potrebná detekcia komponentu na automatickej linke zvárania alebo odporového zvárania.
• Keď proces vyžaduje použitie priemyselného snímača blízkosti odolného voči náročným podmienkam.
