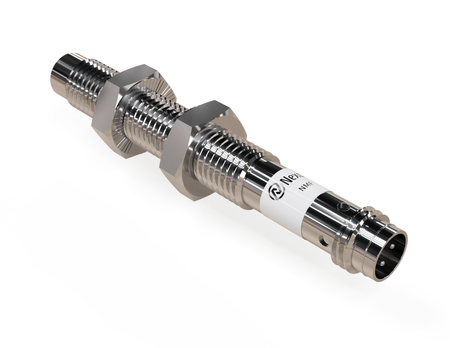

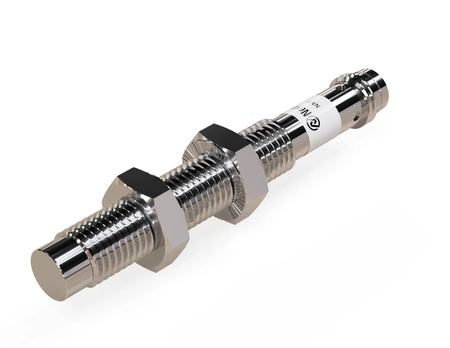

Indukčný snímač M8 celokovový 60 mm konektor M8 NPN NC Sn = 2 mm NF

Špecializovaný indukčný senzor NMF08112-NF bol vyvinutý na presnú detekciu hliníkových prvkov, bez reakcie na oceľové komponenty nachádzajúce sa v blízkosti.

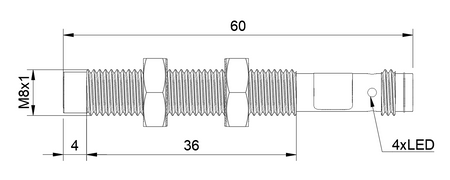

Vďaka zredukovaným rozmerom M8 je možná jednoduchá integrácia do kompaktných riadiacich systémov. Snímače Ø8 x 60 mm zaberajú málo miesta, čo umožňuje navrhovať kompaktné systémy automatizácie bez obmedzenia spoľahlivosti.

Technická špecifikácia:

• Priemer: M8, dobrý kompromis medzi veľkosťou a dosahom detekcie kovových prvkov
• Dĺžka: 60 mm, väčšia montážna plocha závitu zaisťuje stabilnejšie upevnenie
• Dosah detekcie: 2 mm, odolnosť proti opotrebeniu vďaka bezdotykovej metóde detekcie kovu
• Detekované materiály: Hliník a ďalšie neželezné kovy (oceľ je ignorovaná), oceľ a jej odvodené materiály nie sú predmetom detekcie, čo obmedzuje počet nežiaducich signálov v procesoch s hliníkom
• Korekčný faktor K: K = 1 pre hliník (plný menovitý dosah), faktor K = 1 znamená, že deklarovaný dosah Sn platí priamo pre hliník, bez typickej redukcie bežne uplatňovanej pri neželezných kovoch
• Puzdro: Závitové, odolné voči uvoľneniu počas chodu stroja a výskytu vibrácií
• Materiál puzdra: Nerezová oceľ, prispôsobená práci vo vlhkosti, znečistení a náročných priemyselných podmienkach
• Materiál čela senzora: Nerezová oceľ, zvýšená odolnosť aktívnej plochy snímača počas intenzívnej prevádzky
• Montáž: Nezapustená montáž (non-flush), väčšie bočné pôsobiace pole zvyšuje možnosti použitia
• Spínacia funkcia: NC, používaný v bezpečnostných funkciách a monitorovaní činnosti
• Typ konektora: M8, konektory M8 alebo M12 zaisťujú štandardizované a stabilné elektrické pripojenie
• Napájacie napätie: DC 10-30V, bežne používané napájanie v riadiacich systémoch

Použitie

• Robotizované montážne pracoviská – Využitie na robotizovaných montážnych pracoviskách s hliníkom zabezpečuje presnú detekciu správneho dielu, bez reakcie na jednotlivé piliny v okolí.
• Hliníkové obaly – Senzor prítomnosti dielu NF sa osvedčuje na linkách balenia hliníkových obalov, ako sú plechovky či fólia.
• Lisy na lisovanie a vysekávanie – Detektor hliníka nachádza uplatnenie v lisoch na lisovanie a vysekávanie hliníkových prvkov.
• Kontrola pred bodovým zváraním na výrobnej linke – Využitie senzora prítomnosti dielu pred procesom bodového zvárania umožňuje overiť, či sa hliníkový komponent nachádza na správnom mieste.
• Kompaktné detekčné systémy – Kompaktná konštrukcia senzora NF zjednodušuje projektovanie pracovísk na detekciu hliníka na miestach s obmedzeným montážnym priestorom.

Výhody/Vlastnosti

• Celokovová konštrukcia – monolitické vyhotovenie z jedného kusa kovu zabezpečuje vysokú mechanickú odolnosť a umožňuje použitie riešenia v náročných aplikáciách spojených s detekciou hliníka a neželezných kovov, kde by prítomnosť pilín a trieskov nemala ovplyvňovať kontrolu správneho dielu.
• Bez reakcie na jednotlivé hliníkové piliny – riešenie je určené na detekciu správneho prvku, takže jednotlivé drobné častice hliníka nie sú považované za cieľový predmet detekcie.
• Konštrukcia pre náročné aplikácie – celokovové vyhotovenie umožňuje používať riešenie v strojoch, kde je dôležitá mechanická odolnosť a spoľahlivá detekcia správneho prvku.
• Na kontrolu prvkov po obrábaní – môže sa používať na detekciu správneho hliníkového dielu aj v prostredí, v ktorom sa vyskytujú zvyšky po obrábaní.
• Senzor polohy hliníkového prvku – môže kontrolovať polohu dielu v stroji, pričom jednotlivé triesky a piliny nie sú správnym predmetom detekcie.

Kedy zvoliť tento model

• Na tvárnenie hliníkových prvkov – bezkontaktný detekčný senzor môže potvrdzovať prítomnosť správneho prvku pred spustením ďalšej etapy procesu.
• Keď potrebujete K=1 – vyberte model s K=1, ak je dôležité využiť deklarovaný dosah detekcie pri hliníku.
• Na pracoviská rezania a prípravy hliníka – senzor polohy dielu umožňuje kontrolovať správne nastavenie prvku pred začiatkom procesu.
• Keď potrebujete jedno riešenie pre rôzne procesy s hliníkom – model môže nájsť uplatnenie pri rezaní, lisovaní, zváraní, bodovom zváraní, montáži a doprave hliníkových prvkov.

Pripojenie

Snímač má výstup NPN, preto na pripojenie zvoľte pripájací kábel M8 3-pin bez LED diód. Káble s LED diódami (NXOC08261…, NXOC08121…) majú žltú stavovú diódu zapojenú pre výstup PNP a pre snímače NPN nie sú vhodné.
