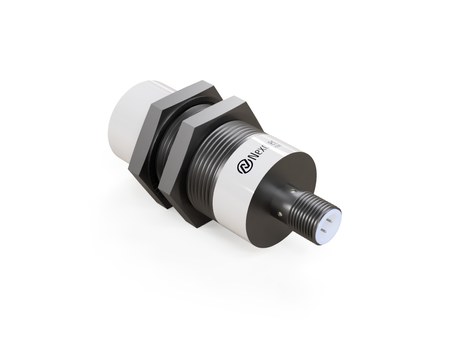

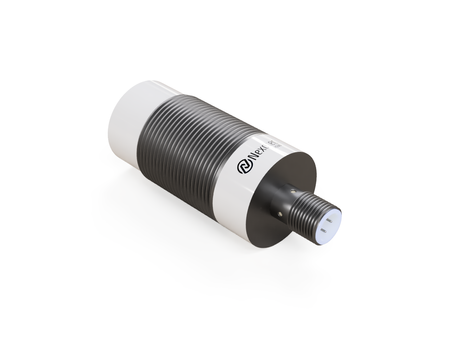

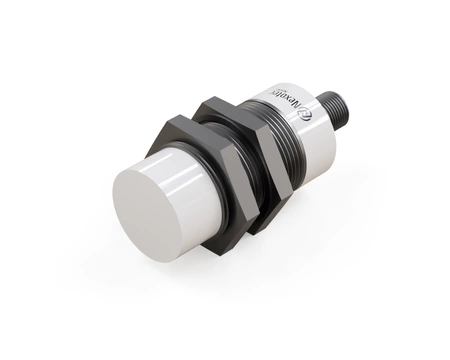

Indukčný snímač M30 pre zváranie 79 mm konektor M12 PNP NO Sn = 15 mm

Odolný indukčný senzor NWI30113 pre zváranie je spoľahlivým riešením pre zváracie roboty, pracoviská odporového zvárania a automatické výrobné linky vyžadujúce presnú detekciu.

Senzor M30 sa osvedčuje v náročných zváracích aplikáciách, kde je dôležitý veľký dosah a robustná konštrukcia, Ø30 x 79 mm sú rozmery overené v praxi na linkách odporového zvárania, spájajúce malé gabarity s trvácnou konštrukciou.

Technická špecifikácia:

• Priemer: M30, robustná konštrukcia určená pre najnáročnejšie pracoviská odporového zvárania
• Dĺžka: 79 mm, predĺžené puzdro zaisťujúce dodatočnú tuhosť uchytenia v náročných zváracích podmienkach
• Dosah detekcie: 15 mm, overený dosah detekcie v podmienkach typických pre robotizované zváranie
• Puzdro: Závitové, závitové puzdro umožňuje presné nastavenie polohy senzora vzhľadom na miesto zvaru
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, povlak PTFE na čele senzora zjednodušuje čistenie pracoviska bez rizika poškodenia detektora
• Montáž: Nezapustená montáž (non-flush), nezapustená verzia využíva plný dosah detekcie, užitočný pri väčších zváraných dieloch
• Spínacia funkcia: normálne otvorený (NO), funkcia NO zjednodušuje integráciu s väčšinou existujúcich riadiacich systémov odporových zváračiek
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s konektorom M12, konektorové pripojenie umožňuje rýchlu výmenu senzora bez demontáže celej zváracej inštalácie
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, odolnosť voči EMC umožňuje montáž blízko cievok a prúdových vodičov odporovej zváračky bez straty signálu
• Katalógové číslo: W1CN-M3015P-OEU4

Použitie

• Podporuje prevádzku inteligentných zváracích liniek a inteligentných zváracích pracovísk integrovaných s nadradeným systémom.
• Používa sa v koncepte Industry 4.0 v oblasti zvárania a odporového zvárania, kde dáta zo senzora smerujú do systému monitorovania výroby.
• Podporuje robotizáciu zváracích procesov a robotizáciu procesov odporového zvárania, zvyšujúc opakovateľnosť a výkonnosť linky.
• Používa sa v automatizácii výroby a robotizácii výroby v závodoch, kde zváranie a odporové zváranie predstavujú kľúčovú fázu procesu.
• Senzor sa využíva ako jeden z typických senzorov pre priemyselné zváranie a indukčných senzorov pre zváranie, montovaných priamo na zváracom pracovisku.

Výhody/Vlastnosti

• Môže byť použitý ako senzor pre zváracie stroje odolný voči rušeniu a senzor pre odporové zváračky odolný voči elektromagnetickému rušeniu.
• Zachováva stabilitu signálu ako senzor pre zváranie odolný voči elektromagnetickému rušeniu, čo znižuje počet chybných detekcií.
• Stabilná prevádzka indukčného senzora v zváracom prostredí a odolnosť voči elektromagnetickému rušeniu počas zvárania sú kľúčovými vlastnosťami tohto modelu.
• Robustná, celozapuzdrená konštrukcia a vysokokvalitné materiály puzdra zaisťujú dlhú životnosť pri nepretržitej prevádzke.
• Konštrukcia odolná voči rozstreku pri zváraní zaisťuje, že senzor zostáva funkčný aj pri priamom kontakte s rozžeravenými čiastočkami kovu.

Kedy zvoliť tento model

• Ak aplikácia zahŕňa zváracie roboty pracujúce v náročných priemyselných podmienkach.
• Keď bude senzor pracovať v náročných podmienkach zváracieho procesu.
• Keď má senzor potvrdiť prítomnosť dielu pred vykonaním zváracej operácie.
• Keď je potrebná kontrola prítomnosti dielu v automatickom cykle zvárania.
