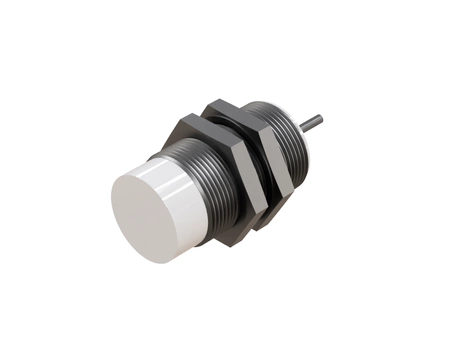

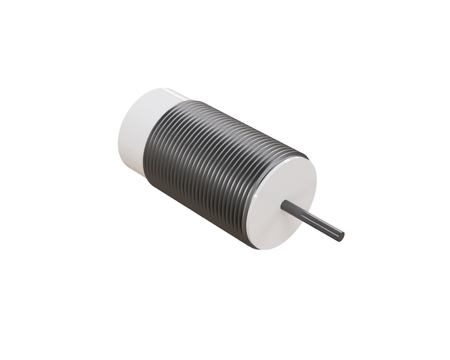

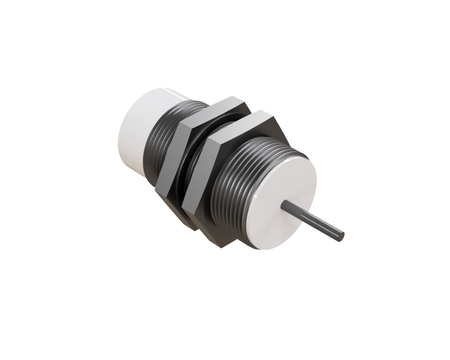

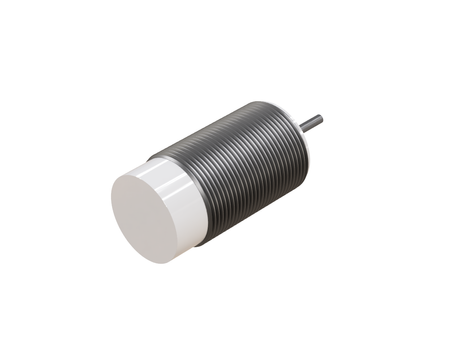

Indukčný snímač M30 pre zváranie 55 mm kábel 2m PNP NO Sn = 15 mm

Indukčný senzor NWI30013 pre zváracie roboty je robustnou súčasťou moderných automatizačných systémov, zaisťujúcou stabilnú prevádzku v aplikáciách Heavy Duty.

Rozmer M30 zaisťuje maximálny dosah detekcie v tejto rade, užitočný pri veľkých odporovo zváraných konštrukciách, Ø30 x 55 mm je formát dobre prispôsobený typickým montážnym úchytom používaným pri zváracích pracoviskách.

Technická špecifikácia:

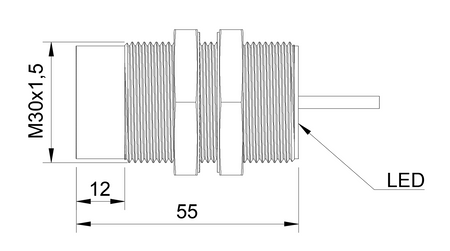

• Priemer: M30, maximálny dosah detekcie v tejto rade, pre veľké diely a zváracie bunky
• Dĺžka: 55 mm, predĺžené puzdro zaisťujúce dodatočnú tuhosť uchytenia v náročných zváracích podmienkach
• Dosah detekcie: 15 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, čelo z PTFE zabraňuje prilepovaniu kovového rozstreku vznikajúceho pri zváraní a odporovom zváraní
• Montáž: Nezapustená montáž (non-flush), nezapustená montáž (non-flush) zaisťuje väčší dosah detekcie pri dostatočnom montážnom priestore
• Spínacia funkcia: normálne otvorený (NO), štandardná logika normálne otvorený kontakt, kompatibilná s bežnými PLC riadiacimi systémami zváracích liniek
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s káblom o dĺžke 2 m, kábel s vhodnou dĺžkou zjednodušuje vedenie inštalácie mimo najteplejšej zóny zvárania
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, odolnosť voči EMC umožňuje montáž blízko cievok a prúdových vodičov odporovej zváračky bez straty signálu
• Katalógové číslo: W1CN-M3015P-O3U2

Použitie

• Je to riešenie triedy senzory pre zváraciu bunku a indukčné senzory pre zváraciu bunku, používané v uzavretých pracovných zónach robotov.
• Skvele sa hodí na zváracie pracoviská a automatizované zváracie pracoviská, kde sa vyžaduje opakovateľná práca bez odstávok.
• Používa sa v zváracích strojoch a ako indukčný senzor pre zváracie stroje, ktorý sleduje polohu a prítomnosť dielov.
• Uplatnenie nachádza v zváracích robotoch ako indukčný senzor pre zváracie roboty, zaisťujúci spoľahlivú detekciu v pracovnom cykle.
• Osvedčuje sa na robotizovaných zváracích pracoviskách a automatizovaných zváracích linkách, kde každá odstávka znamená reálne náklady.

Výhody/Vlastnosti

• Navrhnutý na prevádzku v zváracom prostredí, zachováva stabilné parametre aj pri náročných podmienkach okolia.
• Osvedčuje sa v náročných zváracích podmienkach, vrátane zvýšenej teploty a vysokej prašnosti pracovnej zóny.
• Ako indukčný senzor pre náročné priemyselné podmienky si zachováva opakovateľnosť detekcie aj pri intenzívnom nasadení.
• Odolnosť voči náročným pracovným podmienkam umožňuje montáž blízko miesta zvaru bez straty spoľahlivosti.
• Konštrukcia odolná voči náročným priemyselným podmienkam zaisťuje stabilnú prevádzku v nepretržitom, viaczmennom cykle.

Kedy zvoliť tento model

• Keď proces zvárania vyžaduje bezkontaktnú detekciu prítomnosti dielu.
• Keď môže byť štandardný senzor vystavený elektromagnetickému rušeniu vznikajúcemu počas zvárania.
• Ak aplikácia vyžaduje kontrolu správneho umiestnenia dielu pred odporovým zváraním.
• Keď je potrebný indukčný senzor pre zváracieho robota pracujúceho v náročnom prostredí.
