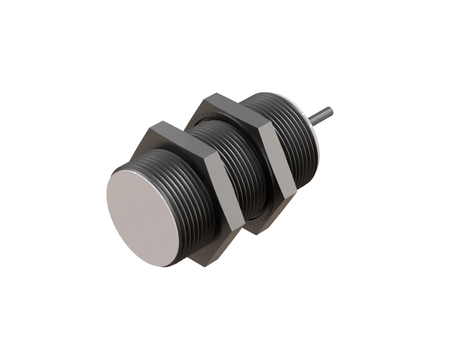

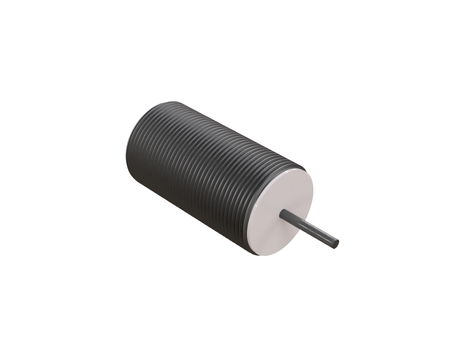

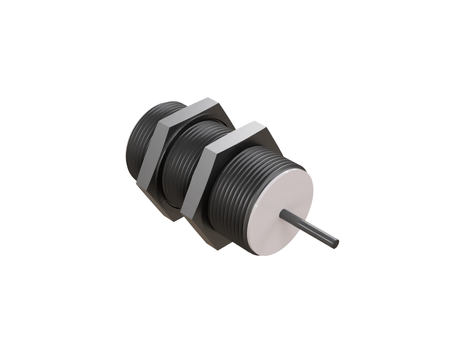

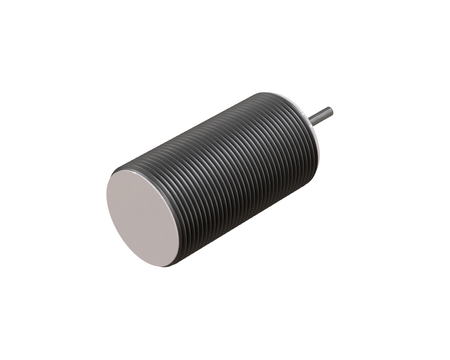

Indukčný snímač M30 pre zváranie 55 mm kábel 2m PNP NO Sn = 10 mm

Indukčný senzor NWI30003 pre zváranie je riešenie vytvorené pre priemyselnú automatizáciu, kde sa vyžaduje vysoká odolnosť, opakovateľnosť činnosti a bezporuchová prevádzka po dlhú dobu.

Rozmer M30 zaisťuje maximálny dosah detekcie v tejto rade, užitočný pri veľkých odporovo zváraných konštrukciách, Ø30 x 55 mm sú proporcie zaisťujúce stabilnú detekciu aj pri vibráciách generovaných odporovou zváračkou.

Technická špecifikácia:

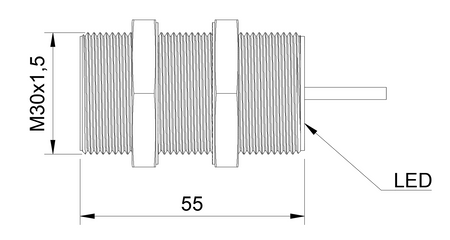

• Priemer: M30, maximálny dosah detekcie v tejto rade, pre veľké diely a zváracie bunky
• Dĺžka: 55 mm, predĺžené puzdro zaisťujúce dodatočnú tuhosť uchytenia v náročných zváracích podmienkach
• Dosah detekcie: 10 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, povlak PTFE na čele senzora zjednodušuje čistenie pracoviska bez rizika poškodenia detektora
• Montáž: Zapustená montáž (flush), zapustená montáž (flush) chráni senzor pred nárazmi a rozstrekom z boku
• Spínacia funkcia: normálne otvorený (NO), funkcia NO zjednodušuje integráciu s väčšinou existujúcich riadiacich systémov odporových zváračiek
• Typ výstupu: PNP, typ výstupu PNP zjednodušuje integráciu s bezpečnostnými modulmi robotov na odporové zváranie
• Pripojenie: s káblom o dĺžke 2 m, kábel s vhodnou dĺžkou zjednodušuje vedenie inštalácie mimo najteplejšej zóny zvárania
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, stabilný výstupný signál aj v bezprostrednej blízkosti silných elektromagnetických polí pri zváraní
• Katalógové číslo: W1CF-M3010P-O3U2

Použitie

• Podporuje kontrolu polohy pri odporovom zváraní, signalizujúc riadiacej jednotke stroja prítomnosť dielu v pracovnej zóne.
• Používa sa v systémoch automatizácie zvárania a systémoch automatizácie odporového zvárania ako prvok spätnej väzby pre riadiaci systém PLC.
• Je súčasťou systémov kontroly procesu zvárania a systémov kontroly procesu odporového zvárania, potvrdzujúc prítomnosť a polohu dielu.
• Uplatnenie nachádza v automatických zváracích systémoch a automatických systémoch odporového zvárania pracujúcich v nepretržitej prevádzke.
• Osvedčuje sa v robotizovaných zváracích systémoch a robotizovaných zváracích linkách, kde roboty pracujú bez stáleho dozoru operátora.

Výhody/Vlastnosti

• Ako indukčný senzor odolný voči elektromagnetickému rušeniu nevytvára falošné spínania počas zváracieho cyklu.
• Overený ako odolný voči elektromagnetickému poľu, pracuje stabilne aj v bezprostrednej blízkosti cievok a prúdových vodičov odporovej zváračky.
• Je vhodný na prevádzku v silnom elektromagnetickom poli, typickom pre odporové zváranie a oblúkové zváranie.
• Overenú odolnosť voči EMC rušeniu oceňujú integrátori, ktorí nasadzujú priemyselné senzory odolné voči EMC pre zváracie a odporové zváracie aplikácie.
• Vďaka vysokej odolnosti sa osvedčuje v prostredí s vysokou úrovňou elektromagnetického rušenia, aké generujú zváracie stroje.

Kedy zvoliť tento model

• Keď je potrebná kontrola polohy dielu počas automatického zvárania.
• Keď sa proces odporového zvárania uskutočňuje na automatizovanej výrobnej linke.
• Ak sa má senzor používať na mieste vystavenom súčasne rozstreku aj elektromagnetickému rušeniu.
• Keď je potrebný indukčný senzor pre zváracieho robota pracujúceho v náročnom prostredí.
