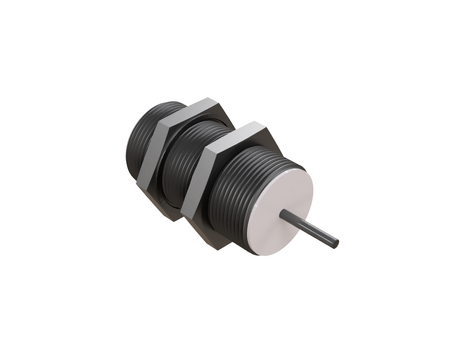

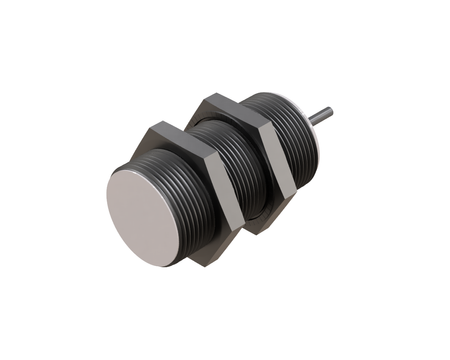

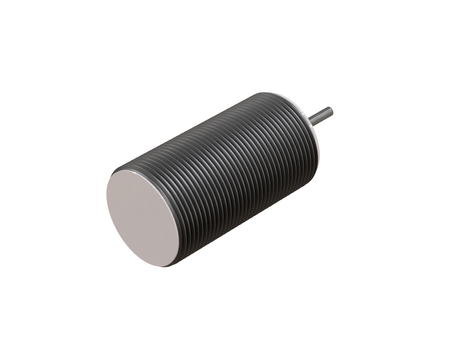

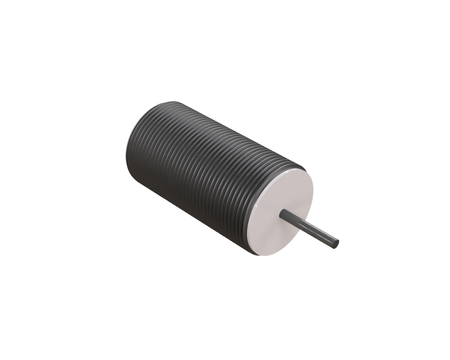

Indukčný snímač M30 pre zváranie 55 mm kábel 2m PNP NC Sn = 10 mm

Priemyselný indukčný senzor NWI30004 Heavy Duty zaisťuje spoľahlivú prevádzku v blízkosti zváracích pracovísk, kde sa vyskytujú vysoké teploty, silné elektromagnetické polia a rozstrek pri zváraní.

Veľký priemer M30 umožňuje detekciu dielov z väčšej vzdialenosti, čo má význam v zváracích bunkách s veľkými dielmi, Ø30 x 55 mm je formát dobre prispôsobený typickým montážnym úchytom používaným pri zváracích pracoviskách.

Technická špecifikácia:

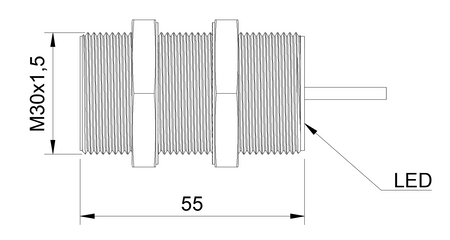

• Priemer: M30, najväčší rozmer v ponuke, pre aplikácie vyžadujúce veľkú vzdialenosť detekcie
• Dĺžka: 55 mm, väčšia dĺžka senzora umožňujúca montáž s odsadením od najteplejšej zóny zvárania
• Dosah detekcie: 10 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závitové puzdro umožňuje presné nastavenie polohy senzora vzhľadom na miesto zvaru
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, materiál PTFE si zachováva stabilné parametre detekcie aj po opakovanom kontakte s rozstrekom
• Montáž: Zapustená montáž (flush), zapustená montáž (flush) chráni senzor pred nárazmi a rozstrekom z boku
• Spínacia funkcia: normálne zatvorený (NC), funkcia normálne zatvorený kontakt užitočná v bezpečnostných obvodoch zváracích pracovísk
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s káblom o dĺžke 2 m, kábel s vhodnou dĺžkou zjednodušuje vedenie inštalácie mimo najteplejšej zóny zvárania
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, odolnosť voči EMC umožňuje montáž blízko cievok a prúdových vodičov odporovej zváračky bez straty signálu
• Katalógové číslo: W1CF-M3010P-C3U2

Použitie

• Osvedčuje sa ako senzor pre zváracie aplikácie a senzor pre zváracie použitie, kde je dôležitá stabilná detekcia kovových predmetov.
• Je to riešenie triedy senzory pre zváraciu bunku a indukčné senzory pre zváraciu bunku, používané v uzavretých pracovných zónach robotov.
• Skvele sa hodí na zváracie pracoviská a automatizované zváracie pracoviská, kde sa vyžaduje opakovateľná práca bez odstávok.
• Používa sa v zváracích strojoch a ako indukčný senzor pre zváracie stroje, ktorý sleduje polohu a prítomnosť dielov.
• Uplatnenie nachádza v zváracích robotoch ako indukčný senzor pre zváracie roboty, zaisťujúci spoľahlivú detekciu v pracovnom cykle.

Výhody/Vlastnosti

• Senzor je odolný voči rozstreku vznikajúcemu pri zváraní a odporovom zváraní, čo znižuje riziko poškodenia čela senzora.
• Navrhnutý na prevádzku v zváracom prostredí, zachováva stabilné parametre aj pri náročných podmienkach okolia.
• Osvedčuje sa v náročných zváracích podmienkach, vrátane zvýšenej teploty a vysokej prašnosti pracovnej zóny.
• Ako indukčný senzor pre náročné priemyselné podmienky si zachováva opakovateľnosť detekcie aj pri intenzívnom nasadení.
• Odolnosť voči náročným pracovným podmienkam umožňuje montáž blízko miesta zvaru bez straty spoľahlivosti.

Kedy zvoliť tento model

• Keď sa senzor bude používať na automatizovanej zváracej linke a musí zaisťovať stabilnú detekciu kovových predmetov.
• Keď aplikácia vyžaduje prevádzku v prostredí zvárania a odporového zvárania vystavenom rozstreku.
• Keď je dôležitá stabilná prevádzka senzora aj napriek rušeniu vyskytujúcemu sa v zváracích procesoch.
• Keď aplikácia zahŕňa roboty na odporové zváranie a automatickú detekciu kovových predmetov.
