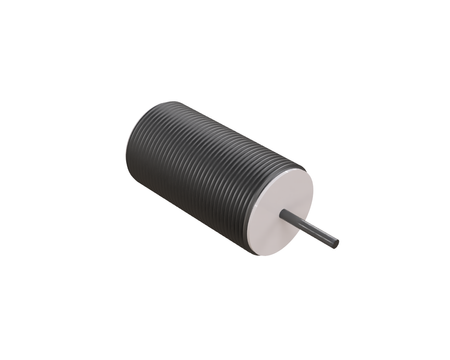

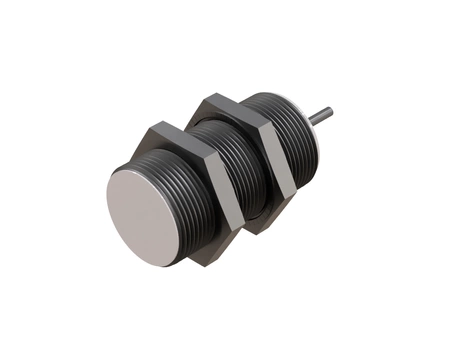

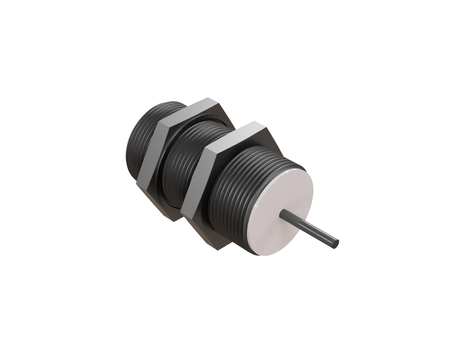

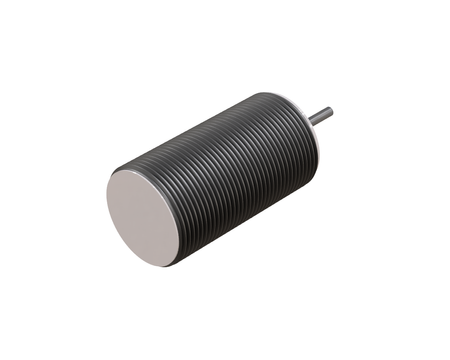

Indukčný snímač M30 pre zváranie 55 mm kábel 2m NPN NO Sn = 10 mm

Pokročilý indukčný senzor NWI30001 pre zváranie podporuje efektívnu prevádzku strojov a priemyselných zariadení, pričom zaisťuje presnú detekciu a vysokú spoľahlivosť činnosti.

Senzor M30 sa osvedčuje v náročných zváracích aplikáciách, kde je dôležitý veľký dosah a robustná konštrukcia, Ø30 x 55 mm je formát dobre prispôsobený typickým montážnym úchytom používaným pri zváracích pracoviskách.

Technická špecifikácia:

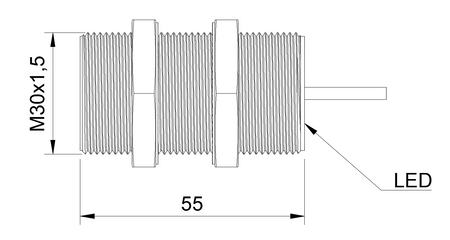

• Priemer: M30, maximálny dosah detekcie v tejto rade, pre veľké diely a zváracie bunky
• Dĺžka: 55 mm, väčšia dĺžka senzora umožňujúca montáž s odsadením od najteplejšej zóny zvárania
• Dosah detekcie: 10 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závitové puzdro umožňuje presné nastavenie polohy senzora vzhľadom na miesto zvaru
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, čelo z PTFE zabraňuje prilepovaniu kovového rozstreku vznikajúceho pri zváraní a odporovom zváraní
• Montáž: Zapustená montáž (flush), zapustená montáž (flush) chráni senzor pred nárazmi a rozstrekom z boku
• Spínacia funkcia: normálne otvorený (NO), funkcia NO zjednodušuje integráciu s väčšinou existujúcich riadiacich systémov odporových zváračiek
• Typ výstupu: NPN, typ výstupu NPN dobre spolupracuje s bežnými vstupmi PLC riadiacich systémov na linkách odporového zvárania
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, odolnosť voči EMC umožňuje montáž blízko cievok a prúdových vodičov odporovej zváračky bez straty signálu
• Katalógové číslo: W1CF-M3010N-O3U2

Použitie

• Používa sa v koncepte Industry 4.0 v oblasti zvárania a odporového zvárania, kde dáta zo senzora smerujú do systému monitorovania výroby.
• Podporuje robotizáciu zváracích procesov a robotizáciu procesov odporového zvárania, zvyšujúc opakovateľnosť a výkonnosť linky.
• Používa sa v automatizácii výroby a robotizácii výroby v závodoch, kde zváranie a odporové zváranie predstavujú kľúčovú fázu procesu.
• Senzor sa využíva ako jeden z typických senzorov pre priemyselné zváranie a indukčných senzorov pre zváranie, montovaných priamo na zváracom pracovisku.
• Osvedčuje sa ako senzor pre zváracie aplikácie a senzor pre zváracie použitie, kde je dôležitá stabilná detekcia kovových predmetov.

Výhody/Vlastnosti

• Zachováva stabilitu signálu ako senzor pre zváranie odolný voči elektromagnetickému rušeniu, čo znižuje počet chybných detekcií.
• Stabilná prevádzka indukčného senzora v zváracom prostredí a odolnosť voči elektromagnetickému rušeniu počas zvárania sú kľúčovými vlastnosťami tohto modelu.
• Robustná, celozapuzdrená konštrukcia a vysokokvalitné materiály puzdra zaisťujú dlhú životnosť pri nepretržitej prevádzke.
• Konštrukcia odolná voči rozstreku pri zváraní zaisťuje, že senzor zostáva funkčný aj pri priamom kontakte s rozžeravenými čiastočkami kovu.
• Senzor je odolný voči rozstreku vznikajúcemu pri zváraní a odporovom zváraní, čo znižuje riziko poškodenia čela senzora.

Kedy zvoliť tento model

• Keď sa senzor bude používať na automatizovanej zváracej linke a musí zaisťovať stabilnú detekciu kovových predmetov.
• Ak je potrebná spoľahlivá detekcia dielu v odporovej zváračke.
• Keď má senzor potvrdiť prítomnosť dielu pred vykonaním zváracej operácie.
• Keď proces vyžaduje použitie priemyselného snímača blízkosti odolného voči náročným podmienkam.
