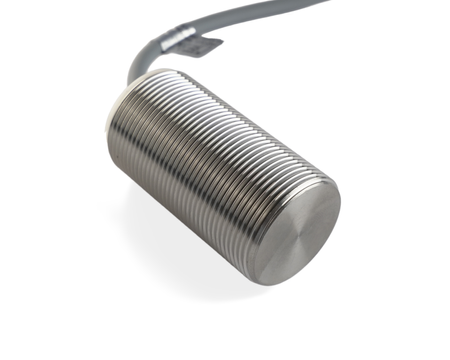

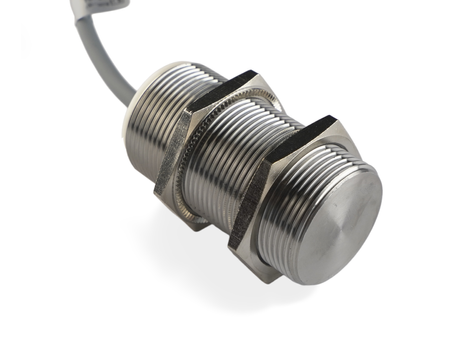

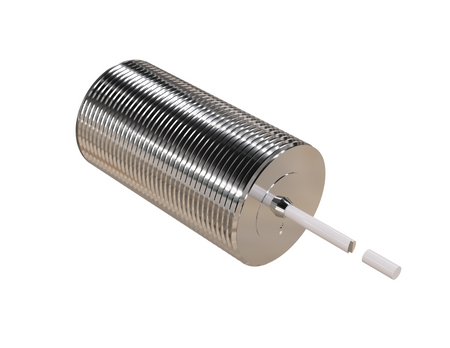

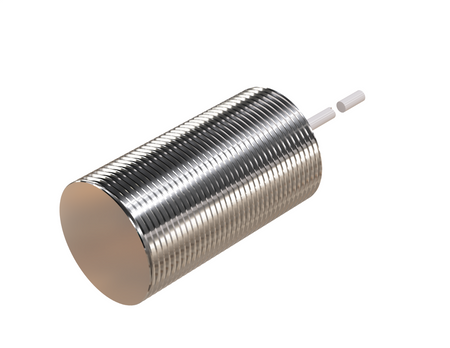

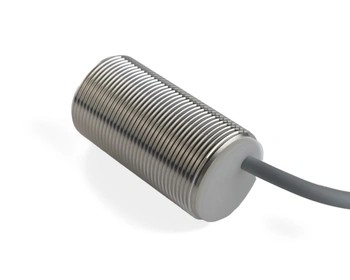

Indukčný snímač M30 celokovový 55 mm kábel 2m PNP NO Sn = 10 mm FE

Indukčný senzor NMF30003-FE je riešenie priemyselnej triedy určené na kontrolu prítomnosti a polohy železných prvkov, a to aj v prostredí obsahujúcom hliníkové nečistoty.

Snímač M30 zapadá do ponuky riešení pre ťažký priemysel a sériovú výrobu, Formát Ø30 x 55 mm podporuje použitie v ťažkom priemysle, veľkých strojoch a náročných systémoch automatizácie.

Technická špecifikácia:

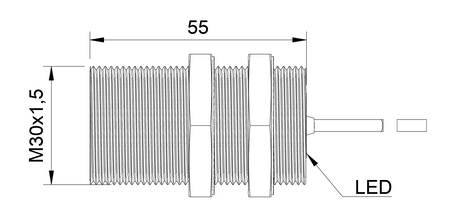

• Priemer: M30, stabilná činnosť pri veľkých detekčných vzdialenostiach a intenzívnej prevádzke
• Dĺžka: 55 mm, predĺžené teleso so zvýšenou mechanickou tuhosťou a vysokou odolnosťou
• Dosah detekcie: 10 mm, opakovateľná spínacia vzdialenosť zaisťuje presnú detekciu
• Detekované materiály: Oceľ a iné železné kovy (hliník je ignorovaný), detekcia zameraná na správny oceľový prvok, a nie na jednotlivé hliníkové piliny, triesky alebo prach zostávajúce v okolí
• Korekčný faktor K: K = 1 pre oceľ (plný, prirodzený dosah detekcie), plný deklarovaný dosah pre oceľ uľahčuje projektovanie aplikácií bez ďalších predpokladov týkajúcich sa redukcie dosahu
• Puzdro: Závitové, cylindrické teleso so závitom na montáž pre štandardné priemyselné aplikácie
• Materiál puzdra: Nerezová oceľ, odolnosť voči agresívnemu priemyselnému prostrediu a mechanickému poškodeniu
• Materiál čela senzora: Nerezová oceľ, možnosť prevádzky v prostredí chladiacich kapalín, olejov a priemyselných emulzií
• Montáž: Zapustená montáž (flush), obmedzené bočné detekčné pole zvyšuje stabilitu činnosti
• Spínacia funkcia: NO, signál generovaný počas detekcie kovového prvku
• Dĺžka kábla: 2 m, snímače s káblom majú pevné, továrenské elektrické pripojenie k instalácii
• Napájacie napätie: DC 10-30V, bežne používané napájanie v riadiacich systémoch

Použitie

• Kontrola kvality v sériovej výrobe – Indukčný senzor FE podporuje selektívnu kontrolu prítomnosti feromagnetických prvkov v zmiešaných technologických podzostavách.
• Trieskové obrábanie, frézovanie a sústruženie ocele – Využitie pri automatizácii procesov trieskového obrábania, frézovania a sústruženia ocele zvyšuje produktivitu výroby, aj keď sa v okolí dielu nachádzajú hliníkové upevňovacie prvky alebo kryty.
• Dopravné a triediace systémy – Indukčný senzor pre železné kovy sa osvedčuje v dopravných a triediacich systémoch oceľových komponentov.
• Kontrola pred zváraním ocele – Indukčný senzor na detekciu ocele sa osvedčuje na zváracích pracoviskách, kde kontroluje správnu polohu prvkov pred začiatkom procesu.
• Kontrola po trieskovom obrábaní – Uplatnenie indukčného senzora FE zahŕňa kontrolu oceľových prvkov po trieskovom obrábaní, aj v prostredí obsahujúcom drobné úlomky hliníka.

Výhody/Vlastnosti

• Celokovová konštrukcia – monolitické vyhotovenie z jedného kusa kovu zabezpečuje vysokú mechanickú odolnosť a umožňuje nasadenie riešenia v náročných aplikáciách súvisiacich s detekciou ocele a železných kovov, kde prítomnosť hliníkových pilín či prachu nemá ovplyvniť kontrolu správneho dielu.
• Bez reakcie na hliníkové triesky – triesky vznikajúce pri obrábaní hliníka nepredstavujú správny prvok, ktorý má byť detegovaný počas kontroly oceľového dielu.
• Kontrola polohy prvku – umožňuje automatickú kontrolu polohy dielu vyrobeného z ocele alebo iného železného kovu.
• K = 1 + odolnosť voči hliníku – kombinácia prirodzeného korekčného faktora K = 1 pre oceľ s úplnou necitlivosťou na hliník je dôležitým parametrom pri projektovaní zmiešaných aplikácií.
• Kompaktné detekčné systémy – prirodzený, plný dosah pre oceľ môže uľahčiť projektovanie pracovísk, kde je montážny priestor obmedzený.

Kedy zvoliť tento model

• Na kontrolu prvkov pred bodovým zváraním – bezkontaktný senzor umožňuje kontrolu prítomnosti dielu bez mechanického kontaktu s jeho povrchom.
• Na prepravu ocele – senzor prítomnosti materiálu môže detegovať prechod oceľových prvkov na dopravníku alebo výrobnej linke.
• Keď hliník nemá vyvolávať signál detekcie – model je určený pre aplikácie, kde je správnym objektom výlučne oceľový prvok.
• Keď potrebujete bezkontaktnú kontrolu ocele – bezkontaktný senzor umožňuje kontrolovať prítomnosť a polohu dielu bez mechanického kontaktu s jeho povrchom.
