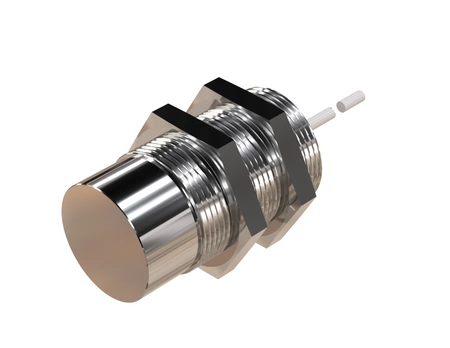

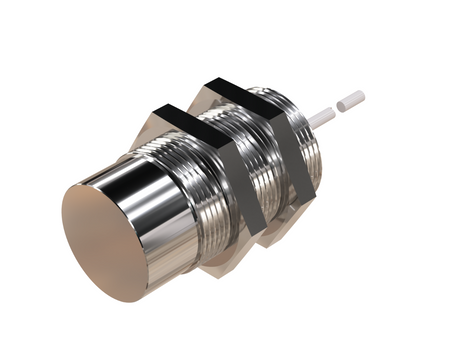

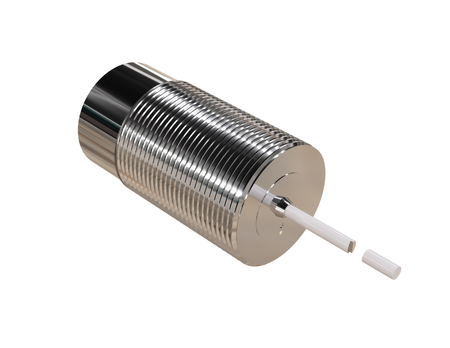

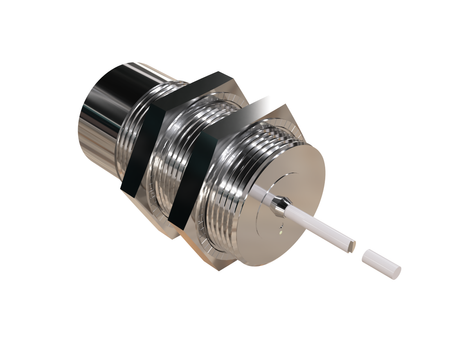

Indukčný snímač M30 celokovový 55 mm kábel 2m PNP NC Sn = 13 mm NF

Indukčný senzor NMF30014-NF je riešenie navrhnuté špeciálne na detekciu hliníka, so zachovaním plného dosahu Sn vďaka faktoru K = 1.

Model M30 je súčasťou radu snímačov na prácu v náročných výrobných prostrediach, Teleso Ø30 x 55 mm zaisťuje maximálnu stabilitu instalácie v systémoch ťažkého priemyslu a veľkých výrobných strojoch.

Technická špecifikácia:

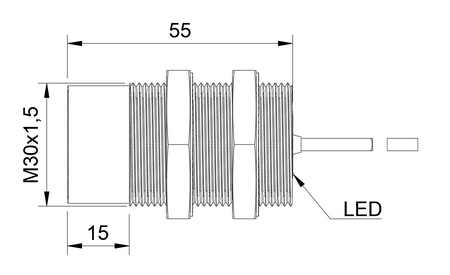

• Priemer: M30, stabilná činnosť pri veľkých detekčných vzdialenostiach a intenzívnej prevádzke
• Dĺžka: 55 mm, väčšia montážna plocha závitu zaisťuje stabilnejšie upevnenie
• Dosah detekcie: 13 mm, stabilná charakteristika indukčného spínania v priemyselných podmienkach
• Detekované materiály: Hliník a ďalšie neželezné kovy (oceľ je ignorovaná), detekcia zameraná na správny hliníkový prvok, a nie na jednotlivé piliny alebo triesky vznikajúce počas obrábania
• Korekčný faktor K: K = 1 pre hliník (plný menovitý dosah), faktor K = 1 znamená, že deklarovaný dosah Sn platí priamo pre hliník, bez typickej redukcie bežne uplatňovanej pri neželezných kovoch
• Puzdro: Závitové, odolné voči uvoľneniu počas chodu stroja a výskytu vibrácií
• Materiál puzdra: Nerezová oceľ, odolnosť voči agresívnemu priemyselnému prostrediu a mechanickému poškodeniu
• Materiál čela senzora: Nerezová oceľ, vysoká mechanická odolnosť voči nárazom, oteru a poškodeniu
• Montáž: Nezapustená montáž (non-flush), plné vystavenie detekčnej zóny zaisťuje maximálny dosah zisťovania
• Spínacia funkcia: NC, rozpojenie výstupu pri zistení kovového objektu
• Dĺžka kábla: 2 m, absencia zástrčkového konektora eliminuje ďalšie potenciálne miesta rušenia
• Napájacie napätie: DC 10-30V, ochrana proti typickým výkyvom napájacieho napätia

Použitie

• Kontrola kvality v sériovej výrobe – Približovací senzor NF podporuje kontrolu kvality a prítomnosti hliníkových prvkov počas sériovej výroby.
• Kontrola pred bodovým zváraním – Senzor NF podporuje automatickú kontrolu polohy dielov pred bodovým zváraním hliníkových prvkov na pracoviskách bodového zvárania.
• Lisy na lisovanie a vysekávanie – Detektor hliníka nachádza uplatnenie v lisoch na lisovanie a vysekávanie hliníkových prvkov.
• Balenie a etiketovanie – Využitie bezkontaktného senzora NF zahŕňa kontrolu prítomnosti hliníkových dielov na pracoviskách balenia a etiketovania.
• Kontrola komponentov z neželezných kovov – Využitie indukčného senzora NF zahŕňa kontrolu polohy prvkov vyrobených z hliníka a iných neželezných kovov.

Výhody/Vlastnosti

• Detekcia neželezných kovov – zariadenie sa osvedčuje pri kontrole prvkov vyrobených z hliníka a iných neželezných materiálov, keď by drobné zvyšky kovu nemali byť považované za správny diel.
• Obmedzenie nežiaducich signálov – nereagovanie na jednotlivé piliny a triesky môže obmedziť nežiaduce signály v procesoch, kde je správnym predmetom väčší, jednotný hliníkový diel.
• Selektívnosť činnosti – možnosť nereagovať na jednotlivé piliny a triesky umožňuje zamerať činnosť na správny hliníkový diel.
• Kontrola správneho dielu – riešenie je určené na detekciu hliníkových a neželezných prvkov, a nie jednotlivých fragmentov vzniknutých počas obrábania.
• Detekcia bez pilín a trieskov ako správneho predmetu – riešenie je určené na kontrolu jednotného hliníkového prvku, a nie na detekciu drobných zvyškov po obrábaní.

Kedy zvoliť tento model

• Na rezanie hliníka – senzor na detekciu hliníka sa osvedčí pri kontrole prítomnosti a polohy dielov pred operáciou rezania.
• Na automatickú kontrolu prítomnosti kovu – detektor prítomnosti kovu možno využiť na potvrdzovanie prítomnosti správneho hliníkového dielu v procese.
• Keď sa v procese vyskytujú hliníkové piliny – vyberte tento model, ak je správnym predmetom detekcie väčší, jednotný diel a jednotlivé piliny by nemali byť považované za správny prvok.
• Keď potrebujete špecializované riešenie pre hliník a neželezné kovy – vyberte celokovový indukčný senzor K=1 so skutočným deklarovaným dosahom, určený na bezkontaktnú detekciu správnych dielov v procesoch, ako je rezanie, lisovanie, zváranie, bodové zváranie a automatická montáž, bez zamerania na detekciu jednotlivých pilín a trieskov.
