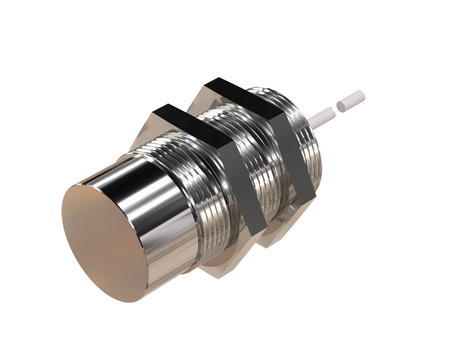

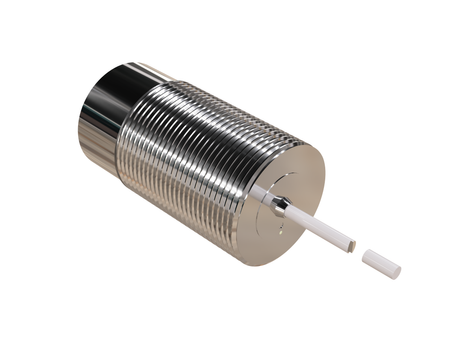

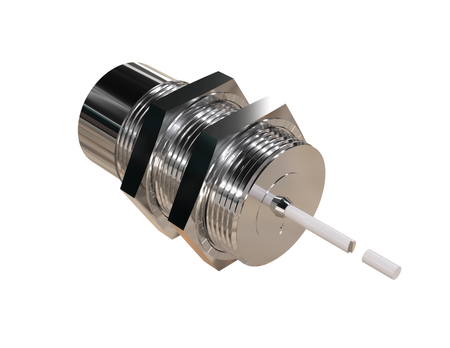

Indukčný snímač M30 celokovový 55 mm kábel 2m PNP NC Sn = 13 mm FE

Indukčný senzor NMF30014-FE v celokovovom vyhotovení bol navrhnutý na selektívnu detekciu ocele a feromagnetických materiálov, s úplným vynechaním hliníkových prvkov a neželezných kovov.

Indukčný snímač M30 je kľúčovým prvkom systémov priemyselnej automatizácie, Teleso Ø30 x 55 mm zaisťuje maximálnu stabilitu instalácie v systémoch ťažkého priemyslu a veľkých výrobných strojoch.

Technická špecifikácia:

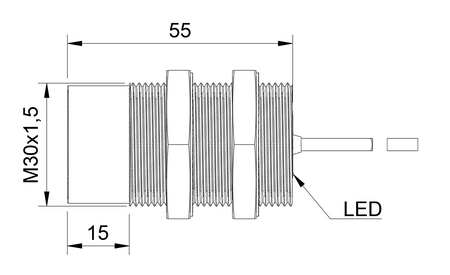

• Priemer: M30, veľmi veľký priemer indukčného snímača zaisťuje maximálny dosah detekcie
• Dĺžka: 55 mm, lepšia odolnosť voči otrasom, vibráciám a mechanickému napätiu
• Dosah detekcie: 13 mm, stabilná charakteristika indukčného spínania v priemyselných podmienkach
• Detekované materiály: Oceľ a iné železné kovy (hliník je ignorovaný), detekcia zameraná na správny oceľový prvok, a nie na jednotlivé hliníkové piliny, triesky alebo prach zostávajúce v okolí
• Korekčný faktor K: K = 1 pre oceľ (plný, prirodzený dosah detekcie), korekčný faktor K = 1 sa vzťahuje na oceľ a iné železné kovy ako referenčný materiál, čím je deklarovaná menovitá spínacia vzdialenosť Sn plným, prirodzeným dosahom detekcie
• Puzdro: Závitové, štandardné riešenie používané v priemyselnej automatizácii a riadiacich systémoch
• Materiál puzdra: Nerezová oceľ, dlhá životnosť snímača aj počas intenzívnej prevádzky
• Materiál čela senzora: Nerezová oceľ, odolnosť proti korózii vo vlhkom a chemickom prostredí
• Montáž: Nezapustená montáž (non-flush), vysoká citlivosť detekcie v náročných priemyselných aplikáciách
• Spínacia funkcia: NC, kontrola kontinuity signálu zvyšuje spoľahlivosť systému
• Dĺžka kábla: 2 m, kábelové riešenie je odolné voči vibráciám a častým pohybom instalácie
• Napájacie napätie: DC 10-30V, bežne používané napájanie v riadiacich systémoch

Použitie

• Zváranie a bodové zváranie oceľových konštrukcií – Indukčný senzor FE nachádza uplatnenie na zváracích a bodovacích pracoviskách, kde kontroluje prítomnosť a polohu oceľových prvkov nezávisle od hliníkového náradia v okolí.
• Zváracie roboty pre oceľové konštrukcie – Uplatnenie indukčného senzora FE zahŕňa kontrolu prítomnosti prvkov v zváracích robotoch pre oceľové konštrukcie.
• Lisy na lisovanie a vystrihovanie ocele – Detektor ocele nachádza uplatnenie v lisoch na lisovanie a vystrihovanie oceľových prvkov.
• Automatické montážne pracoviská – Indukčný senzor FE sa osvedčuje na automatických montážnych pracoviskách, kde kontroluje prítomnosť oceľových komponentov pred montážou.
• Automatická kontrola prítomnosti ocele – Detektor prítomnosti kovu sa využíva v etapách výroby, kde je dôležitá detekcia celého oceľového dielu, a nie jednotlivých hliníkových nečistôt.

Výhody/Vlastnosti

• Kovové čelo – odolný kovový čelný povrch sa osvedčuje v priamom okolí strojov, kde sa detegujú oceľové prvky a jednotlivé hliníkové nečistoty nie sú predmetom detekcie.
• Detekcia jednotného materiálu – pracovná charakteristika je zameraná na detekciu správneho prvku vyrobeného z ocele, a nie hliníkových nečistôt.
• Selektivita fungovania – možnosť ignorovať hliník, mosadz a meď umožňuje zamerať fungovanie na správny oceľový diel.
• Plný dosah + oceľ – K = 1 umožňuje vztiahnuť deklarovaný dosah priamo na detekciu oceľového prvku, bez akejkoľvek redukcie.
• Bezkontaktná kontrola materiálu – riešenie umožňuje automatickú detekciu oceľových prvkov bez fyzického kontaktu s dielom a bez zamerania na hliníkové nečistoty.

Kedy zvoliť tento model

• Na kontrolu dielov pred lisovaním – indukčný senzor umožňuje overiť prítomnosť oceľového prvku pred začiatkom práce lisu.
• Na automatickú kontrolu prítomnosti kovu – detektor prítomnosti kovu môže byť použitý na potvrdenie prítomnosti správneho oceľového dielu v procese.
• Keď hliník nemá vyvolávať signál detekcie – model je určený pre aplikácie, kde je správnym objektom výlučne oceľový prvok.
• Na lisy a pracoviská lisovania – senzor kontroly prítomnosti môže potvrdzovať prítomnosť oceľového dielu pred vykonaním pracovného cyklu.
