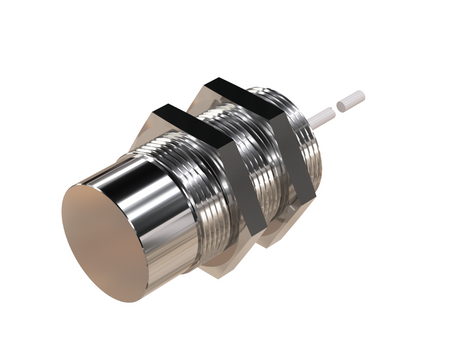

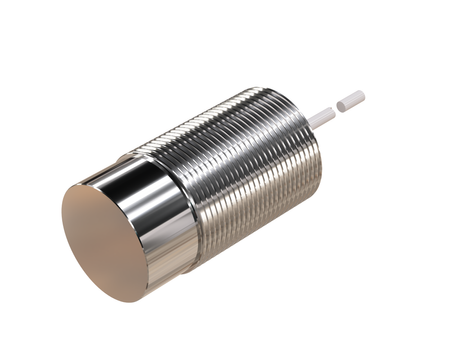

Indukčný snímač M30 celokovový 55 mm kábel 2m NPN NC Sn = 13 mm FE

Monolitický indukčný senzor NMF30012-FE v celokovovom puzdre je určený na kontrolu prítomnosti a polohy oceľových prvkov v modernej priemyselnej automatizácii.

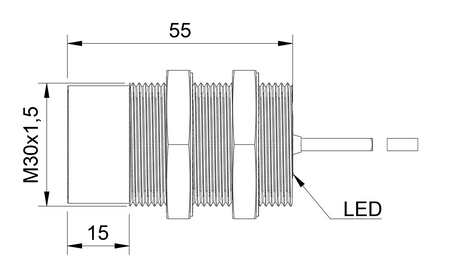

Tento indukčný snímač M30 bol vyvinutý pre náročné priemyselné aplikácie, Formát Ø30 x 55 mm bol navrhnutý pre priemyselné aplikácie, kde majú kľúčový význam odolnosť a spoľahlivosť.

Technická špecifikácia:

• Priemer: M30, vysoká mechanická a environmentálna odolnosť garantuje dlhú životnosť snímača
• Dĺžka: 55 mm, prispôsobený práci v náročných priemyselných podmienkach
• Dosah detekcie: 13 mm, opakovateľná spínacia vzdialenosť zaisťuje presnú detekciu
• Detekované materiály: Oceľ a iné železné kovy (hliník je ignorovaný), materiálová selektivita umožňuje úplne ignorovať hliník, mosadz, meď a iné neželezné kovy prítomné v detekčnej zóne
• Korekčný faktor K: K = 1 pre oceľ (plný, prirodzený dosah detekcie), korekčný faktor K = 1 sa vzťahuje na oceľ a iné železné kovy ako referenčný materiál, čím je deklarovaná menovitá spínacia vzdialenosť Sn plným, prirodzeným dosahom detekcie
• Puzdro: Závitové, cylindrické teleso so závitom na montáž pre štandardné priemyselné aplikácie
• Materiál puzdra: Nerezová oceľ, vysoká odolnosť proti korózii a účinkom chemických látok
• Materiál čela senzora: Nerezová oceľ, odolnosť proti korózii vo vlhkom a chemickom prostredí
• Montáž: Nezapustená montáž (non-flush), plné vystavenie detekčnej zóny zaisťuje maximálny dosah zisťovania
• Spínacia funkcia: NC, stály dohľad nad signálom v riadiacom systéme
• Dĺžka kábla: 2 m, snímače s káblom sa používajú tam, kde je potrebné odolné, tesné a neodpojiteľné pripojenie
• Napájacie napätie: DC 10-30V, stabilná činnosť v instaláciách napájaných napätím DC

Použitie

• Zváranie a bodové zváranie oceľových konštrukcií – Indukčný senzor FE nachádza uplatnenie na zváracích a bodovacích pracoviskách, kde kontroluje prítomnosť a polohu oceľových prvkov nezávisle od hliníkového náradia v okolí.
• Obrábacie upínače – Detektor železných kovov deteguje prítomnosť oceľových dielov v obrábacích upínačoch s vysokou opakovateľnosťou.
• Robotické pracoviská – Detekčné zariadenie série FE sa využíva na robotických pracoviskách obsluhujúcich oceľové diely v nepretržitom cykle.
• Pozicionovanie oceľových prvkov – Indukčný senzor FE podporuje pozicionovanie oceľových prvkov, keď je správne nastavenie dielu podmienkou vykonania ďalšej operácie.
• Aplikácie s hliníkovými pilinami v okolí – Detektor železných kovov sa osvedčuje v aplikáciách, kde sa v blízkosti oceľového dielu nachádzajú hliníkové piliny, ktoré by nemali ovplyvniť výsledok detekcie.

Výhody/Vlastnosti

• Detekcia železných kovov – zariadenie sa osvedčuje pri kontrole prvkov vyrobených z ocele a iných feromagnetických materiálov, keď hliník prítomný v okolí nemá byť považovaný za správny diel.
• Bezkontaktná detekcia ocele – prvok môže byť detegovaný bez mechanického kontaktu s povrchom, pričom hliníkové komponenty v okolí nie sú predmetom detekcie.
• Materiálová špecializácia – parametre boli zvolené s ohľadom na aplikácie s oceľou a železnými kovmi, a nie na detekciu hliníkových nečistôt.
• Menej náhodných signálov – absencia reakcie na neželezné kovy môže byť výhodná v aplikáciách, kde je dôležitá prítomnosť výlučne oceľového prvku.
• Detekcia bez hliníka ako správneho objektu – riešenie je určené na kontrolu jednotného oceľového prvku, a nie na detekciu hliníkových zvyškov po obrábaní.

Kedy zvoliť tento model

• Na bodové zváranie ocele – senzor prítomnosti dielu môže kontrolovať správnu polohu oceľových prvkov pred začiatkom procesu bodového zvárania.
• Keď potrebujete prirodzené K = 1 – vyberte tento model, ak je dôležité využitie plného, deklarovaného dosahu detekcie pri oceli, bez ďalších korekčných faktorov.
• Keď sa v okolí vyskytujú hliníkové piliny – vyberte tento model, ak hliníkové piliny prítomné v blízkosti oceľového dielu nemajú vyvolávať signál detekcie.
• Na automatické podávanie oceľových prvkov – senzor prítomnosti materiálu sa osvedčí pri kontrole prechodu dielu určeným bodom stroja.
