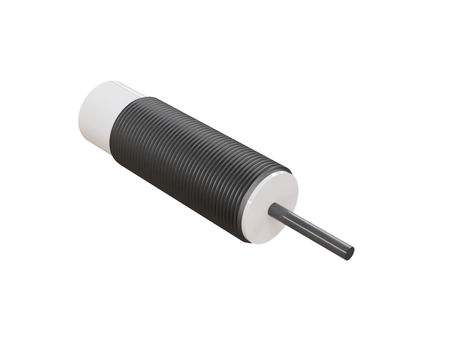

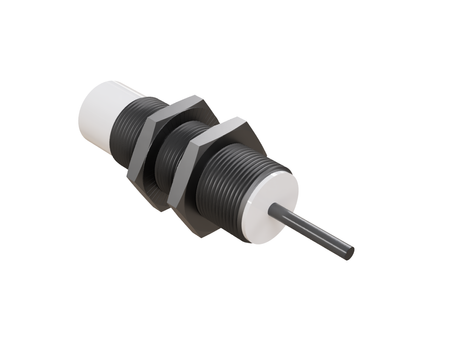

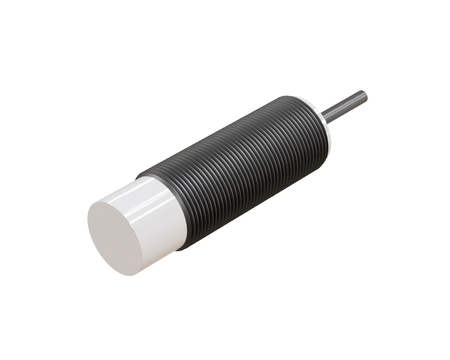

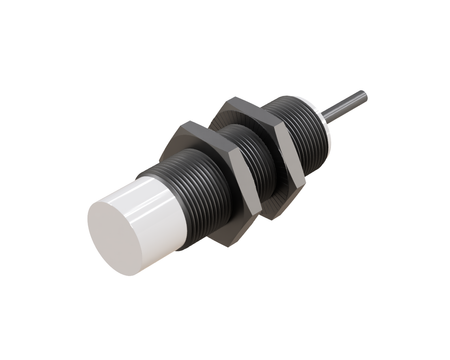

Indukčný snímač M18 pre zváranie 55 mm kábel 2m PNP NO Sn = 8 mm

Indukčný senzor NWI18013 pre zváracie aplikácie zaisťuje odolnosť voči pôsobeniu elektromagnetických polí, rozstreku kovu, olejom, chladiacim kapalinám a ďalším faktorom vyskytujúcim sa vo výrobnom prostredí.

Senzor M18 sa osvedčuje na pracoviskách odporového zvárania, kde sa vyžaduje väčší dosah detekcie kovu, Ø18 x 55 mm je formát dobre prispôsobený typickým montážnym úchytom používaným pri zváracích pracoviskách.

Technická špecifikácia:

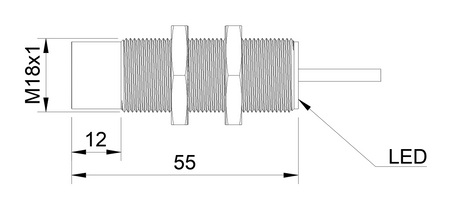

• Priemer: M18, väčší dosah detekcie pri zachovaní kompaktnej konštrukcie, pre zváracie roboty
• Dĺžka: 55 mm, predĺžené puzdro zaisťujúce dodatočnú tuhosť uchytenia v náročných zváracích podmienkach
• Dosah detekcie: 8 mm, opakovateľná detekcia kovových predmetov bez ohľadu na rušenie vznikajúce pri zváraní
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, povlak PTFE na čele senzora zjednodušuje čistenie pracoviska bez rizika poškodenia detektora
• Montáž: Nezapustená montáž (non-flush), nezapustená montáž (non-flush) zaisťuje väčší dosah detekcie pri dostatočnom montážnom priestore
• Spínacia funkcia: normálne otvorený (NO), štandardná logika normálne otvorený kontakt, kompatibilná s bežnými PLC riadiacimi systémami zváracích liniek
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, odolnosť voči EMC umožňuje montáž blízko cievok a prúdových vodičov odporovej zváračky bez straty signálu
• Katalógové číslo: W1CN-M1808P-O3U2

Použitie

• Používa sa v automatizácii výroby a robotizácii výroby v závodoch, kde zváranie a odporové zváranie predstavujú kľúčovú fázu procesu.
• Senzor sa využíva ako jeden z typických senzorov pre priemyselné zváranie a indukčných senzorov pre zváranie, montovaných priamo na zváracom pracovisku.
• Osvedčuje sa ako senzor pre zváracie aplikácie a senzor pre zváracie použitie, kde je dôležitá stabilná detekcia kovových predmetov.
• Je to riešenie triedy senzory pre zváraciu bunku a indukčné senzory pre zváraciu bunku, používané v uzavretých pracovných zónach robotov.
• Skvele sa hodí na zváracie pracoviská a automatizované zváracie pracoviská, kde sa vyžaduje opakovateľná práca bez odstávok.

Výhody/Vlastnosti

• Robustná, celozapuzdrená konštrukcia a vysokokvalitné materiály puzdra zaisťujú dlhú životnosť pri nepretržitej prevádzke.
• Konštrukcia odolná voči rozstreku pri zváraní zaisťuje, že senzor zostáva funkčný aj pri priamom kontakte s rozžeravenými čiastočkami kovu.
• Senzor je odolný voči rozstreku vznikajúcemu pri zváraní a odporovom zváraní, čo znižuje riziko poškodenia čela senzora.
• Navrhnutý na prevádzku v zváracom prostredí, zachováva stabilné parametre aj pri náročných podmienkach okolia.
• Osvedčuje sa v náročných zváracích podmienkach, vrátane zvýšenej teploty a vysokej prašnosti pracovnej zóny.

Kedy zvoliť tento model

• Ak má senzor pracovať v zváracej bunke vystavenej elektromagnetickému rušeniu.
• Ak je potrebná spoľahlivá detekcia dielu v odporovej zváračke.
• Keď má senzor potvrdiť prítomnosť dielu pred vykonaním zváracej operácie.
• Keď má model podporovať automatizáciu procesu odporového zvárania prostredníctvom kontroly polohy dielu.
