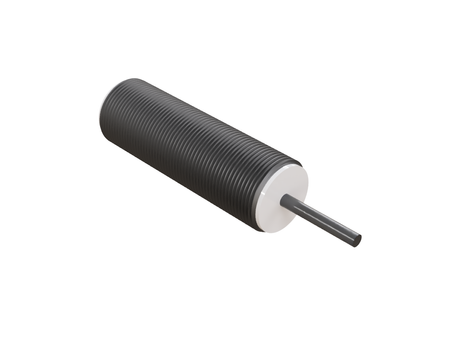

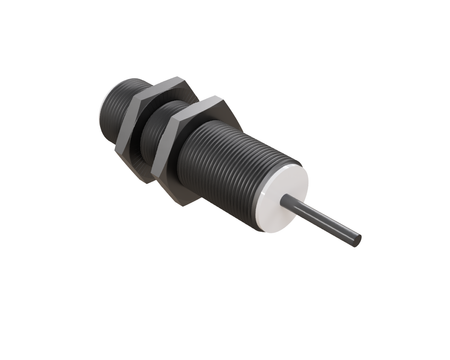

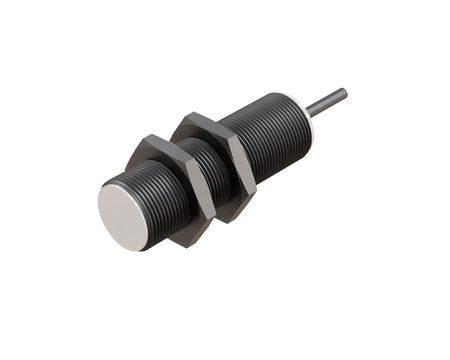

Indukčný snímač M18 pre zváranie 55 mm kábel 2m PNP NO Sn = 5 mm

Indukčný senzor NWI18003 pre zváranie bol vyvinutý pre aplikácie, ktoré vyžadujú odolnosť voči oteru, nárazom, znečisteniu a nepretržitú prevádzku v náročnom priemyselnom prostredí.

Senzor M18 sa osvedčuje na pracoviskách odporového zvárania, kde sa vyžaduje väčší dosah detekcie kovu, Ø18 x 55 mm sú proporcie zaisťujúce stabilnú detekciu aj pri vibráciách generovaných odporovou zváračkou.

Technická špecifikácia:

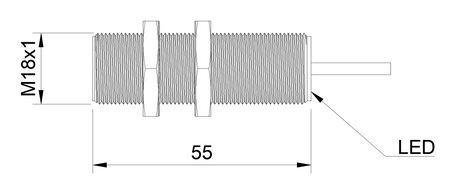

• Priemer: M18, robustný rozmer, ktorý sa osvedčuje v náročnejších aplikáciách odporového zvárania
• Dĺžka: 55 mm, väčšia dĺžka senzora umožňujúca montáž s odsadením od najteplejšej zóny zvárania
• Dosah detekcie: 5 mm, overený dosah detekcie v podmienkach typických pre robotizované zváranie
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, čelo z PTFE zabraňuje prilepovaniu kovového rozstreku vznikajúceho pri zváraní a odporovom zváraní
• Montáž: Zapustená montáž (flush), zapustená montáž (flush) chráni senzor pred nárazmi a rozstrekom z boku
• Spínacia funkcia: normálne otvorený (NO), štandardná logika normálne otvorený kontakt, kompatibilná s bežnými PLC riadiacimi systémami zváracích liniek
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, odolnosť voči EMC umožňuje montáž blízko cievok a prúdových vodičov odporovej zváračky bez straty signálu
• Katalógové číslo: W1CF-M1805P-O3U2

Použitie

• Plní funkciu senzora polohy pre odporové zváračky a senzora prítomnosti dielu pre odporové zváranie, potvrdzujúceho správne uloženie dielu pred cyklom.
• Podporuje kontrolu polohy pri odporovom zváraní, signalizujúc riadiacej jednotke stroja prítomnosť dielu v pracovnej zóne.
• Používa sa v systémoch automatizácie zvárania a systémoch automatizácie odporového zvárania ako prvok spätnej väzby pre riadiaci systém PLC.
• Je súčasťou systémov kontroly procesu zvárania a systémov kontroly procesu odporového zvárania, potvrdzujúc prítomnosť a polohu dielu.
• Uplatnenie nachádza v automatických zváracích systémoch a automatických systémoch odporového zvárania pracujúcich v nepretržitej prevádzke.

Výhody/Vlastnosti

• Senzor je odolný voči elektromagnetickému rušeniu, čím si zachováva stabilný výstupný signál v blízkosti pracujúcich odporových zváračiek.
• Ako indukčný senzor odolný voči elektromagnetickému rušeniu nevytvára falošné spínania počas zváracieho cyklu.
• Overený ako odolný voči elektromagnetickému poľu, pracuje stabilne aj v bezprostrednej blízkosti cievok a prúdových vodičov odporovej zváračky.
• Je vhodný na prevádzku v silnom elektromagnetickom poli, typickom pre odporové zváranie a oblúkové zváranie.
• Overenú odolnosť voči EMC rušeniu oceňujú integrátori, ktorí nasadzujú priemyselné senzory odolné voči EMC pre zváracie a odporové zváracie aplikácie.

Kedy zvoliť tento model

• Ak má senzor pracovať v zváracej bunke vystavenej elektromagnetickému rušeniu.
• Keď sa proces odporového zvárania uskutočňuje na automatizovanej výrobnej linke.
• Ak sa má senzor používať na mieste vystavenom súčasne rozstreku aj elektromagnetickému rušeniu.
• Keď je potrebný indukčný senzor pre zváracieho robota pracujúceho v náročnom prostredí.
