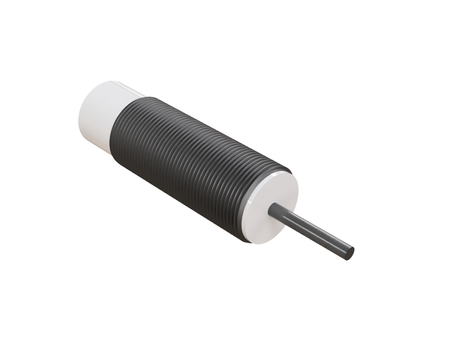

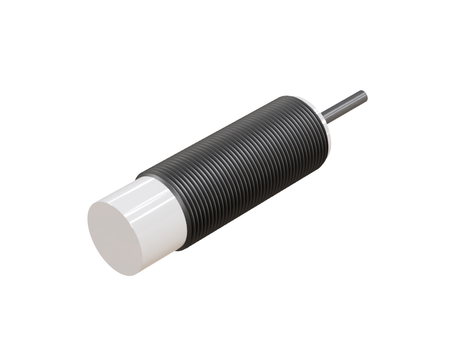

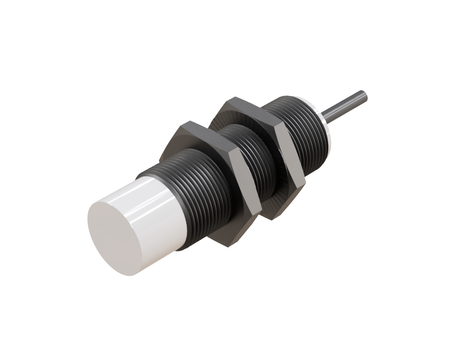

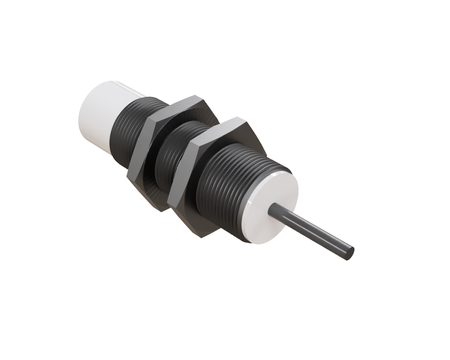

Indukčný snímač M18 pre zváranie 55 mm kábel 2m PNP NC Sn = 8 mm

Zosilnený indukčný senzor NWI18014 pre zváračky a priemyselné roboty sa osvedčuje na miestach vystavených iskrám, rozstreku kovu, vysokej teplote a rušeniu vznikajúcemu počas procesu zvárania.

Formát M18 zaisťuje dodatočnú mechanickú odolnosť pri prevádzke v náročných podmienkach zváracej linky, Ø18 x 55 mm je kompaktný formát, ktorý neobmedzuje voľnosť pohybu zváracieho robota.

Technická špecifikácia:

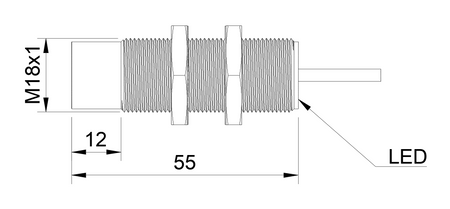

• Priemer: M18, robustný rozmer, ktorý sa osvedčuje v náročnejších aplikáciách odporového zvárania
• Dĺžka: 55 mm, väčšia dĺžka senzora umožňujúca montáž s odsadením od najteplejšej zóny zvárania
• Dosah detekcie: 8 mm, overený dosah detekcie v podmienkach typických pre robotizované zváranie
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, povlak PTFE na čele senzora zjednodušuje čistenie pracoviska bez rizika poškodenia detektora
• Montáž: Nezapustená montáž (non-flush), nezapustená verzia využíva plný dosah detekcie, užitočný pri väčších zváraných dieloch
• Spínacia funkcia: normálne zatvorený (NC), logika NC umožňuje detegovať chýbajúci diel ako aktívny signál, čo zjednodušuje kontrolu procesu odporového zvárania
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, odolnosť voči EMC umožňuje montáž blízko cievok a prúdových vodičov odporovej zváračky bez straty signálu
• Katalógové číslo: W1CN-M1808P-C3U2

Použitie

• Podporuje kontrolu polohy pri odporovom zváraní, signalizujúc riadiacej jednotke stroja prítomnosť dielu v pracovnej zóne.
• Používa sa v systémoch automatizácie zvárania a systémoch automatizácie odporového zvárania ako prvok spätnej väzby pre riadiaci systém PLC.
• Je súčasťou systémov kontroly procesu zvárania a systémov kontroly procesu odporového zvárania, potvrdzujúc prítomnosť a polohu dielu.
• Uplatnenie nachádza v automatických zváracích systémoch a automatických systémoch odporového zvárania pracujúcich v nepretržitej prevádzke.
• Osvedčuje sa v robotizovaných zváracích systémoch a robotizovaných zváracích linkách, kde roboty pracujú bez stáleho dozoru operátora.

Výhody/Vlastnosti

• Ako indukčný senzor odolný voči elektromagnetickému rušeniu nevytvára falošné spínania počas zváracieho cyklu.
• Overený ako odolný voči elektromagnetickému poľu, pracuje stabilne aj v bezprostrednej blízkosti cievok a prúdových vodičov odporovej zváračky.
• Je vhodný na prevádzku v silnom elektromagnetickom poli, typickom pre odporové zváranie a oblúkové zváranie.
• Overenú odolnosť voči EMC rušeniu oceňujú integrátori, ktorí nasadzujú priemyselné senzory odolné voči EMC pre zváracie a odporové zváracie aplikácie.
• Vďaka vysokej odolnosti sa osvedčuje v prostredí s vysokou úrovňou elektromagnetického rušenia, aké generujú zváracie stroje.

Kedy zvoliť tento model

• Ak je potrebná kontrola prítomnosti dielu na automatickom zváracom pracovisku.
• Keď sa má model použiť v robotizovanom procese odporového zvárania.
• Keď je dôležitá stabilná prevádzka senzora aj napriek rušeniu vyskytujúcemu sa v zváracích procesoch.
• Keď je potrebný senzor pre zváraciu automatizáciu, ktorý kontroluje prítomnosť alebo polohu kovového dielu.
