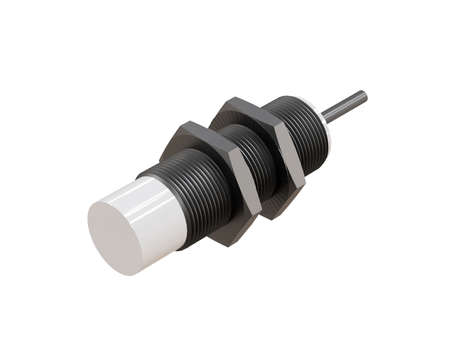

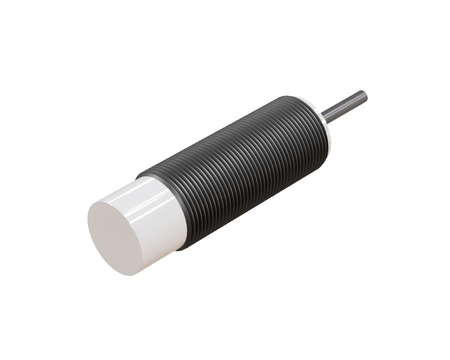

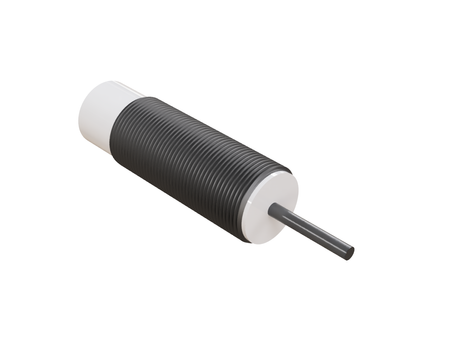

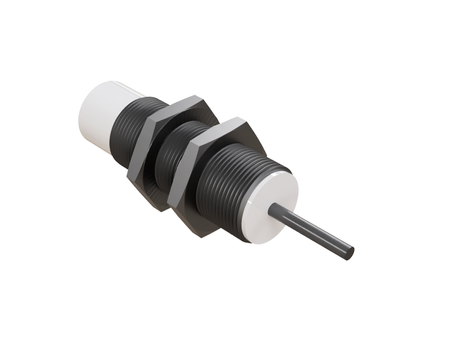

Indukčný snímač M18 pre zváranie 55 mm kábel 2m NPN NO Sn = 8 mm

Indukčný senzor NWI18011 odolný voči zváracím podmienkam garantuje stabilnú činnosť v automatizačných systémoch, systémoch kontroly polohy a vo výrobných procesoch využívajúcich zváranie.

Rozmer M18 umožňuje detekciu dielov z väčšej vzdialenosti, čo má význam pri veľkých zváraných dieloch, Ø18 x 55 mm je kompaktný formát, ktorý neobmedzuje voľnosť pohybu zváracieho robota.

Technická špecifikácia:

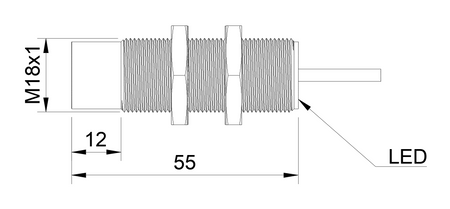

• Priemer: M18, formát zaisťujúci väčšiu vzdialenosť detekcie ako menšie priemery tejto rady
• Dĺžka: 55 mm, väčšia dĺžka senzora umožňujúca montáž s odsadením od najteplejšej zóny zvárania
• Dosah detekcie: 8 mm, overený dosah detekcie v podmienkach typických pre robotizované zváranie
• Puzdro: Závitové, závitové puzdro umožňuje presné nastavenie polohy senzora vzhľadom na miesto zvaru
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, materiál PTFE si zachováva stabilné parametre detekcie aj po opakovanom kontakte s rozstrekom
• Montáž: Nezapustená montáž (non-flush), nezapustená verzia využíva plný dosah detekcie, užitočný pri väčších zváraných dieloch
• Spínacia funkcia: normálne otvorený (NO), štandardná logika normálne otvorený kontakt, kompatibilná s bežnými PLC riadiacimi systémami zváracích liniek
• Typ výstupu: NPN, typ výstupu NPN dobre spolupracuje s bežnými vstupmi PLC riadiacich systémov na linkách odporového zvárania
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, stabilný výstupný signál aj v bezprostrednej blízkosti silných elektromagnetických polí pri zváraní
• Katalógové číslo: W1CN-M1808N-O3U2

Použitie

• Podporuje prevádzku inteligentných zváracích liniek a inteligentných zváracích pracovísk integrovaných s nadradeným systémom.
• Používa sa v koncepte Industry 4.0 v oblasti zvárania a odporového zvárania, kde dáta zo senzora smerujú do systému monitorovania výroby.
• Podporuje robotizáciu zváracích procesov a robotizáciu procesov odporového zvárania, zvyšujúc opakovateľnosť a výkonnosť linky.
• Používa sa v automatizácii výroby a robotizácii výroby v závodoch, kde zváranie a odporové zváranie predstavujú kľúčovú fázu procesu.
• Senzor sa využíva ako jeden z typických senzorov pre priemyselné zváranie a indukčných senzorov pre zváranie, montovaných priamo na zváracom pracovisku.

Výhody/Vlastnosti

• Môže byť použitý ako senzor pre zváracie stroje odolný voči rušeniu a senzor pre odporové zváračky odolný voči elektromagnetickému rušeniu.
• Zachováva stabilitu signálu ako senzor pre zváranie odolný voči elektromagnetickému rušeniu, čo znižuje počet chybných detekcií.
• Stabilná prevádzka indukčného senzora v zváracom prostredí a odolnosť voči elektromagnetickému rušeniu počas zvárania sú kľúčovými vlastnosťami tohto modelu.
• Robustná, celozapuzdrená konštrukcia a vysokokvalitné materiály puzdra zaisťujú dlhú životnosť pri nepretržitej prevádzke.
• Konštrukcia odolná voči rozstreku pri zváraní zaisťuje, že senzor zostáva funkčný aj pri priamom kontakte s rozžeravenými čiastočkami kovu.

Kedy zvoliť tento model

• Ak je potrebný senzor pre bodové odporové zváranie, kde je dôležitá správna poloha dielu.
• Ak je potrebná detekcia predmetov na mieste, kde sa vyskytuje silné elektromagnetické pole.
• Ak aplikácia vyžaduje kontrolu správneho umiestnenia dielu pred odporovým zváraním.
• Keď má model podporovať automatizáciu procesu odporového zvárania prostredníctvom kontroly polohy dielu.
