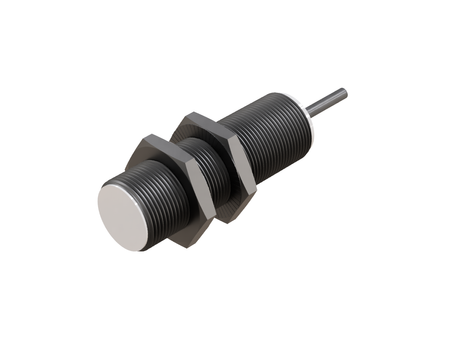

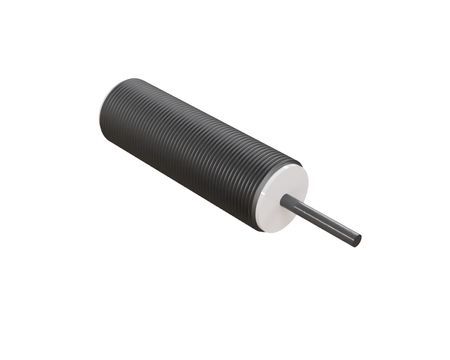

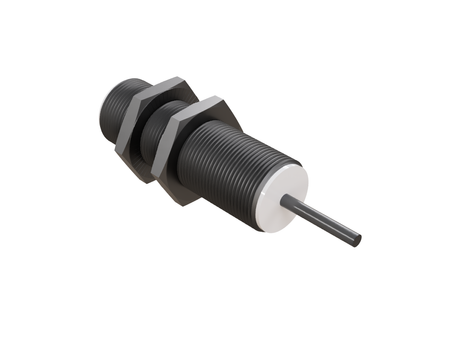

Indukčný snímač M18 pre zváranie 55 mm kábel 2m NPN NO Sn = 5 mm

Moderný indukčný senzor NWI18001 Heavy Duty pre zváranie garantuje dlhú životnosť a spoľahlivú činnosť v aplikáciách vystavených intenzívnemu zaťaženiu a náročným podmienkam prostredia.

Rozmer M18 umožňuje detekciu dielov z väčšej vzdialenosti, čo má význam pri veľkých zváraných dieloch, Ø18 x 55 mm je formát zaisťujúci spoľahlivé mechanické uchytenie v cykle nepretržitej prevádzky linky odporového zvárania.

Technická špecifikácia:

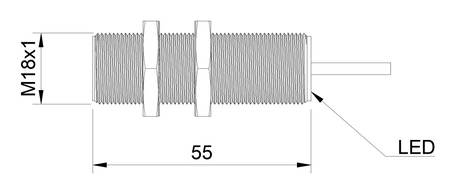

• Priemer: M18, robustný rozmer, ktorý sa osvedčuje v náročnejších aplikáciách odporového zvárania
• Dĺžka: 55 mm, predĺžené puzdro zaisťujúce dodatočnú tuhosť uchytenia v náročných zváracích podmienkach
• Dosah detekcie: 5 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, čelo z PTFE zabraňuje prilepovaniu kovového rozstreku vznikajúceho pri zváraní a odporovom zváraní
• Montáž: Zapustená montáž (flush), zapustená montáž (flush) chráni senzor pred nárazmi a rozstrekom z boku
• Spínacia funkcia: normálne otvorený (NO), štandardná logika normálne otvorený kontakt, kompatibilná s bežnými PLC riadiacimi systémami zváracích liniek
• Typ výstupu: NPN, typ výstupu NPN dobre spolupracuje s bežnými vstupmi PLC riadiacich systémov na linkách odporového zvárania
• Pripojenie: s káblom o dĺžke 2 m, kábel s vhodnou dĺžkou zjednodušuje vedenie inštalácie mimo najteplejšej zóny zvárania
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, overená odolnosť voči elektromagnetickému rušeniu generovanému odporovými zváračkami a zváracími robotmi
• Katalógové číslo: W1CF-M1805N-O3U2

Použitie

• Používa sa v systémoch automatizácie zvárania a systémoch automatizácie odporového zvárania ako prvok spätnej väzby pre riadiaci systém PLC.
• Je súčasťou systémov kontroly procesu zvárania a systémov kontroly procesu odporového zvárania, potvrdzujúc prítomnosť a polohu dielu.
• Uplatnenie nachádza v automatických zváracích systémoch a automatických systémoch odporového zvárania pracujúcich v nepretržitej prevádzke.
• Osvedčuje sa v robotizovaných zváracích systémoch a robotizovaných zváracích linkách, kde roboty pracujú bez stáleho dozoru operátora.
• Podporuje prevádzku inteligentných zváracích liniek a inteligentných zváracích pracovísk integrovaných s nadradeným systémom.

Výhody/Vlastnosti

• Overený ako odolný voči elektromagnetickému poľu, pracuje stabilne aj v bezprostrednej blízkosti cievok a prúdových vodičov odporovej zváračky.
• Je vhodný na prevádzku v silnom elektromagnetickom poli, typickom pre odporové zváranie a oblúkové zváranie.
• Overenú odolnosť voči EMC rušeniu oceňujú integrátori, ktorí nasadzujú priemyselné senzory odolné voči EMC pre zváracie a odporové zváracie aplikácie.
• Vďaka vysokej odolnosti sa osvedčuje v prostredí s vysokou úrovňou elektromagnetického rušenia, aké generujú zváracie stroje.
• Môže byť použitý ako senzor pre zváracie stroje odolný voči rušeniu a senzor pre odporové zváračky odolný voči elektromagnetickému rušeniu.

Kedy zvoliť tento model

• Keď je potrebná kontrola polohy dielu počas automatického zvárania.
• Keď aplikácia vyžaduje prevádzku v prostredí zvárania a odporového zvárania vystavenom rozstreku.
• Keď je dôležitá stabilná prevádzka senzora aj napriek rušeniu vyskytujúcemu sa v zváracích procesoch.
• Keď aplikácia vyžaduje senzor pre robotizovanú linku odporového zvárania.
