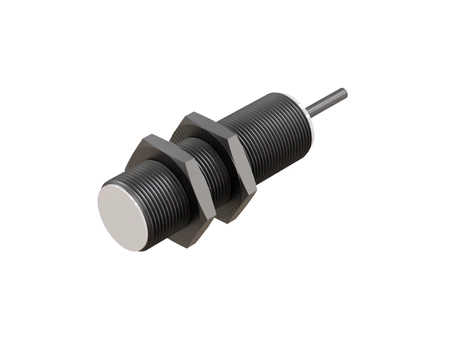

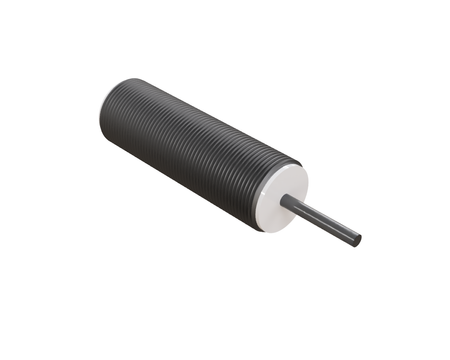

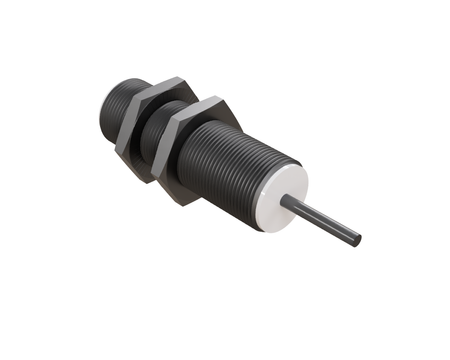

Indukčný snímač M18 pre zváranie 55 mm kábel 2m NPN NC Sn = 5 mm

Indukčný senzor NWI18002 pre zváranie bol vyvinutý pre aplikácie, ktoré vyžadujú odolnosť voči oteru, nárazom, znečisteniu a nepretržitú prevádzku v náročnom priemyselnom prostredí.

Rozmer M18 umožňuje detekciu dielov z väčšej vzdialenosti, čo má význam pri veľkých zváraných dieloch, Ø18 x 55 mm je formát zaisťujúci spoľahlivé mechanické uchytenie v cykle nepretržitej prevádzky linky odporového zvárania.

Technická špecifikácia:

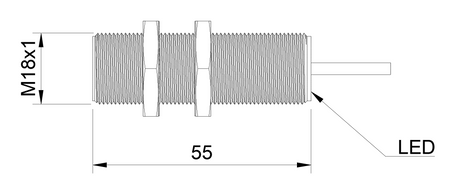

• Priemer: M18, formát zaisťujúci väčšiu vzdialenosť detekcie ako menšie priemery tejto rady
• Dĺžka: 55 mm, predĺžené puzdro zaisťujúce dodatočnú tuhosť uchytenia v náročných zváracích podmienkach
• Dosah detekcie: 5 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, povlak PTFE na čele senzora zjednodušuje čistenie pracoviska bez rizika poškodenia detektora
• Montáž: Zapustená montáž (flush), zapustená montáž (flush) chráni senzor pred nárazmi a rozstrekom z boku
• Spínacia funkcia: normálne zatvorený (NC), logika NC umožňuje detegovať chýbajúci diel ako aktívny signál, čo zjednodušuje kontrolu procesu odporového zvárania
• Typ výstupu: NPN, typ výstupu NPN dobre spolupracuje s bežnými vstupmi PLC riadiacich systémov na linkách odporového zvárania
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, odolnosť voči EMC umožňuje montáž blízko cievok a prúdových vodičov odporovej zváračky bez straty signálu
• Katalógové číslo: W1CF-M1805N-C3U2

Použitie

• Senzor sa využíva ako jeden z typických senzorov pre priemyselné zváranie a indukčných senzorov pre zváranie, montovaných priamo na zváracom pracovisku.
• Osvedčuje sa ako senzor pre zváracie aplikácie a senzor pre zváracie použitie, kde je dôležitá stabilná detekcia kovových predmetov.
• Je to riešenie triedy senzory pre zváraciu bunku a indukčné senzory pre zváraciu bunku, používané v uzavretých pracovných zónach robotov.
• Skvele sa hodí na zváracie pracoviská a automatizované zváracie pracoviská, kde sa vyžaduje opakovateľná práca bez odstávok.
• Používa sa v zváracích strojoch a ako indukčný senzor pre zváracie stroje, ktorý sleduje polohu a prítomnosť dielov.

Výhody/Vlastnosti

• Konštrukcia odolná voči rozstreku pri zváraní zaisťuje, že senzor zostáva funkčný aj pri priamom kontakte s rozžeravenými čiastočkami kovu.
• Senzor je odolný voči rozstreku vznikajúcemu pri zváraní a odporovom zváraní, čo znižuje riziko poškodenia čela senzora.
• Navrhnutý na prevádzku v zváracom prostredí, zachováva stabilné parametre aj pri náročných podmienkach okolia.
• Osvedčuje sa v náročných zváracích podmienkach, vrátane zvýšenej teploty a vysokej prašnosti pracovnej zóny.
• Ako indukčný senzor pre náročné priemyselné podmienky si zachováva opakovateľnosť detekcie aj pri intenzívnom nasadení.

Kedy zvoliť tento model

• Keď je potrebná kontrola polohy dielu počas automatického zvárania.
• Keď senzor musí kontrolovať prítomnosť a polohu dielu počas odporového zvárania.
• Ak má model podporovať robotizáciu zváracieho pracoviska.
• Ak je potrebná spoľahlivá detekcia na automatickom pracovisku zvárania alebo odporového zvárania.
