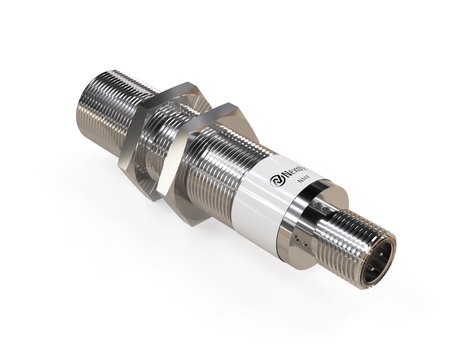

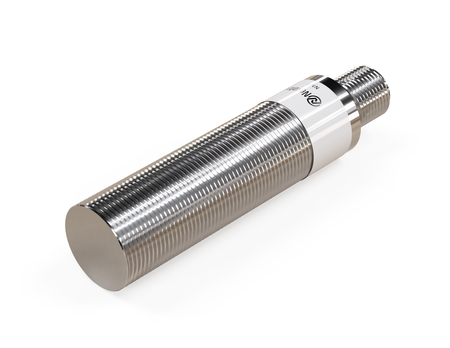

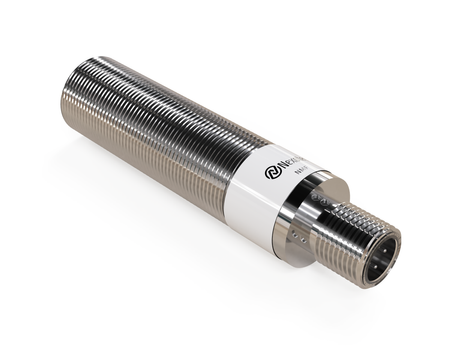

Indukčný snímač M18 celokovový 79 mm konektor M12 NPN NO Sn = 5 mm FE

Selektívny indukčný senzor NMF18101-FE sa vyznačuje vysokou materiálovou selektivitou – deteguje výlučne oceľ a železné kovy, pričom vynecháva hliník a jeho zliatiny.

Snímač M18 podporuje prácu strojov v moderných výrobných linkách. Snímače M18 ponúkajú univerzálne rozmery prispôsobené typickým automatizačným instaláciám, čím zaisťujú odolnosť a jednoduchú integráciu.

Technická špecifikácia:

• Priemer: M18, prispôsobený aplikáciám s vyšším mechanickým zaťažením
• Dĺžka: 79 mm, používaný vo veľkých priemyselných instaláciách vyžadujúcich vysokú spoľahlivosť
• Dosah detekcie: 5 mm, opakovateľná spínacia vzdialenosť zaisťuje presnú detekciu
• Detekované materiály: Oceľ a iné železné kovy (hliník je ignorovaný), hliník a jeho zliatiny nie sú predmetom detekcie, čo eliminuje nežiaduce signály v zmiešaných procesoch s podielom neželezných prvkov
• Korekčný faktor K: K = 1 pre oceľ (plný, prirodzený dosah detekcie), korekčný faktor K = 1 sa vzťahuje na oceľ a iné železné kovy ako referenčný materiál, čím je deklarovaná menovitá spínacia vzdialenosť Sn plným, prirodzeným dosahom detekcie
• Puzdro: Závitové, upevnenie pomocou poistných matíc zaisťuje stabilnú inštaláciu
• Materiál puzdra: Nerezová oceľ, prispôsobená práci vo vlhkosti, znečistení a náročných priemyselných podmienkach
• Materiál čela senzora: Nerezová oceľ, odolnosť proti korózii vo vlhkom a chemickom prostredí
• Montáž: Zapustená montáž (flush), stabilná pracovná charakteristika v kovových prvkoch
• Spínacia funkcia: NO, štandardná pracovná logika indukčných snímačov v priemyselnej automatizácii
• Typ konektora: M12, zástrčková konštrukcia uľahčuje servis a rýchlu výmenu snímača
• Napájacie napätie: DC 10-30V, štandardný rozsah napájania priemyselných snímačov

Použitie

• Pozicionovanie profilov a oceľových konštrukcií – Využitie senzora polohy dielu v systémoch pozicionovania oceľových profilov zvyšuje spoľahlivosť procesov priemyselnej automatizácie.
• Zváracie roboty pre oceľové konštrukcie – Uplatnenie indukčného senzora FE zahŕňa kontrolu prítomnosti prvkov v zváracích robotoch pre oceľové konštrukcie.
• Výroba oceľových lán a drôtov – Indukčný senzor podporuje kontrolu prítomnosti oceľového drôtu alebo lana počas výroby.
• Balenie a etiketovanie – Uplatnenie bezkontaktného senzora FE zahŕňa kontrolu prítomnosti oceľových dielov na pracoviskách balenia a etiketovania.
• Výroba spojovacích prvkov – Indukčný senzor FE sa využíva vo výrobe skrutiek, matíc a iných oceľových spojovacích prvkov, kde potvrdzuje ich prítomnosť v procese.

Výhody/Vlastnosti

• K = 1 pre oceľ – korekčný faktor K = 1 je prirodzenou referenčnou hodnotou pre oceľ, čím deklarovaná menovitá spínacia vzdialenosť Sn zodpovedá plnému, skutočnému dosahu detekcie.
• Senzor polohy dielu – umožňuje kontrolu polohy oceľového prvku v stroji, pričom sústreďuje detekciu na správny diel.
• Kontrola vzdialenosti od dielu – môže sa využívať na kontrolu polohy oceľového povrchu vzhľadom na detekčný prvok.
• K = 1 + skutočný dosah – kombinácia týchto parametrov uľahčuje konštruktérovi určenie požadovanej vzdialenosti od oceľového dielu.
• Senzor prítomnosti ocele – umožňuje automaticky overiť prítomnosť správneho oceľového prvku v určenom bode procesu.

Kedy zvoliť tento model

• Na bodové zváranie ocele – senzor prítomnosti dielu môže kontrolovať správnu polohu oceľových prvkov pred začiatkom procesu bodového zvárania.
• Keď je dôležitý skutočný dosah – vyberte tento model, ak chcete pri projektovaní aplikácie vychádzať z hodnoty vzdialenosti detekcie uvedenej v dokumentácii.
• Keď sa na pracovisku vyskytujú hliníkové nečistoty – senzor na detekciu ocele môže byť použitý na kontrolu správneho dielu bez rizika falošného spínania spôsobeného hliníkom.
• Keď potrebujete bezkontaktnú kontrolu ocele – bezkontaktný senzor umožňuje kontrolovať prítomnosť a polohu dielu bez mechanického kontaktu s jeho povrchom.

Pripojenie

Snímač má výstup NPN, preto na pripojenie zvoľte pripájací kábel M12 4-pin bez LED diód. Káble s LED diódami (NXOC12281…, NXOC12401…) majú žltú stavovú diódu zapojenú pre výstup PNP a pre snímače NPN nie sú vhodné.
