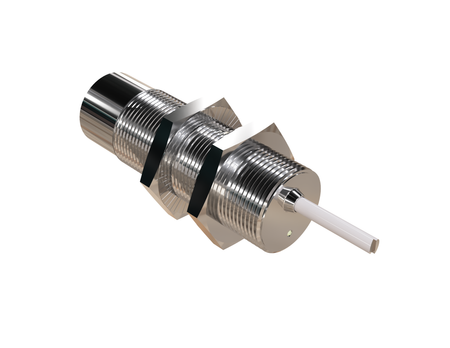

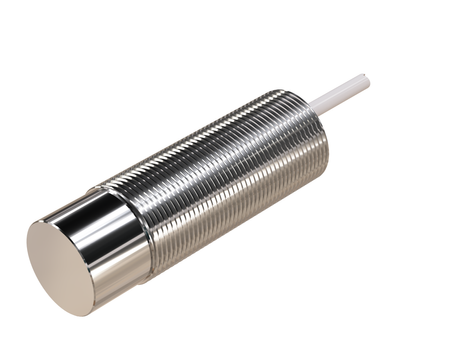

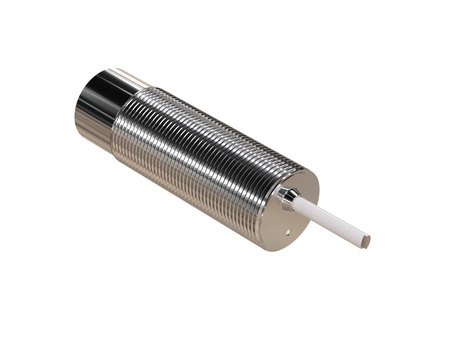

Indukčný snímač M18 celokovový 55 mm kábel 2m NPN NC Sn = 8 mm FE

Indukčný senzor NMF18012-FE deteguje výlučne oceľ a železné kovy, pričom efektívne ignoruje prítomnosť hliníka v okolí detekčnej zóny.

Model M18 je súčasťou radu snímačov na použitie v automatizácii a kontrole procesov, Priemer M18 garantuje dobrú rovnováhu medzi kompaktnou konštrukciou, stabilitou montáže a mechanickou odolnosťou.

Technická špecifikácia:

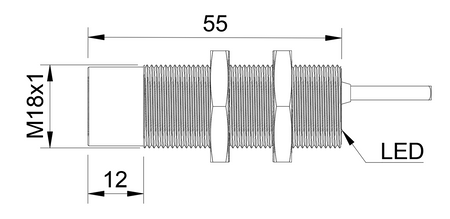

• Priemer: M18, zvýšená odolnosť voči otrasom a vibráciám zvyšuje spoľahlivosť činnosti
• Dĺžka: 55 mm, predĺžené teleso so zvýšenou mechanickou tuhosťou a vysokou odolnosťou
• Dosah detekcie: 8 mm, bezkontaktné zisťovanie kovových prvkov s vysokou opakovateľnosťou činnosti
• Detekované materiály: Oceľ a iné železné kovy (hliník je ignorovaný), hliník a jeho zliatiny nie sú predmetom detekcie, čo eliminuje nežiaduce signály v zmiešaných procesoch s podielom neželezných prvkov
• Korekčný faktor K: K = 1 pre oceľ (plný, prirodzený dosah detekcie), korekčný faktor K = 1 sa vzťahuje na oceľ a iné železné kovy ako referenčný materiál, čím je deklarovaná menovitá spínacia vzdialenosť Sn plným, prirodzeným dosahom detekcie
• Puzdro: Závitové, cylindrické teleso so závitom na montáž pre štandardné priemyselné aplikácie
• Materiál puzdra: Nerezová oceľ, zvýšená mechanická pevnosť telesa zaisťuje dlhú prevádzku
• Materiál čela senzora: Nerezová oceľ, zvýšená odolnosť aktívnej plochy snímača počas intenzívnej prevádzky
• Montáž: Nezapustená montáž (non-flush), väčšie bočné pôsobiace pole zvyšuje možnosti použitia
• Spínacia funkcia: NC, kontrola kontinuity signálu zvyšuje spoľahlivosť systému
• Dĺžka kábla: 2 m, absencia zástrčkového konektora eliminuje ďalšie potenciálne miesta rušenia
• Napájacie napätie: DC 10-30V, bežne používané napájanie v riadiacich systémoch

Použitie

• Automobilový priemysel a montáž Automotive – Indukčný senzor pre železné kovy sa využíva na overenie správneho uloženia oceľových dielov, karosérií a konštrukčných komponentov v automobilovom priemysle.
• Strojársky priemysel a stavba strojov – Detektor ocele sa využíva v strojárskom priemysle na kontrolu prítomnosti oceľových konštrukčných komponentov.
• Oceľové kryty a skrine – Uplatnenie vo výrobe oceľových krytov a rozvádzačových skríň podporuje automatickú kontrolu montáže.
• Kontrola pred bodovým zváraním na výrobnej linke – Využitie senzora prítomnosti dielu pred procesom bodového zvárania umožňuje overiť, či sa oceľový komponent nachádza na správnom mieste.
• Aplikácie s hliníkovými trieskami v okolí – Indukčný senzor FE sa využíva v aplikáciách, kde počas obrábania vznikajú hliníkové triesky, bez zamerania na ich detekciu.

Výhody/Vlastnosti

• Špecializácia na oceľ – riešenie bolo vyvinuté s ohľadom na detekciu správnych oceľových prvkov, bez zamerania na detekciu hliníka a jeho zliatin.
• Stabilná kontrola správneho prvku – detekcia zameraná na oceľ umožňuje lepšie prispôsobiť fungovanie riešenia aplikáciám so zmiešaným prostredím obsahujúcim neželezné kovy.
• Materiálová špecializácia – parametre boli zvolené s ohľadom na aplikácie s oceľou a železnými kovmi, a nie na detekciu hliníkových nečistôt.
• Pre železné kovy – riešenie sa môže využiť na kontrolu prvkov vyrobených z ocele a iných feromagnetických materiálov, pri zachovaní charakteristiky zameranej na správny diel.
• Senzor prítomnosti ocele – umožňuje automaticky overiť prítomnosť správneho oceľového prvku v určenom bode procesu.

Kedy zvoliť tento model

• Na kontrolu dielov po rezaní – senzor prítomnosti prvku sa osvedčí pri automatickom potvrdzovaní, že sa oceľový diel nachádza na správnom mieste.
• Na kontrolu polohy železných prvkov – model sa osvedčí v aplikáciách, kde sú okrem ocele prítomné aj neželezné kovy.
• Keď pri obrábaní vznikajú hliníkové triesky – riešenie sa osvedčí v aplikáciách, kde je cieľom detekcia výlučne oceľového dielu a hliníkové triesky majú byť úplne ignorované.
• Keď má byť detegovaná oceľ a hliník úplne ignorovaný – vyberte tento model pre aplikácie, kde je správnym objektom detekcie výlučne oceľový diel, nezávisle od prítomnosti neželezných kovov v okolí.
