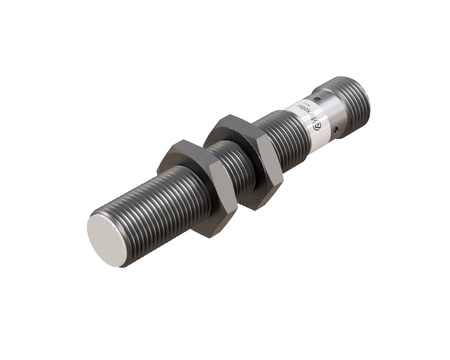

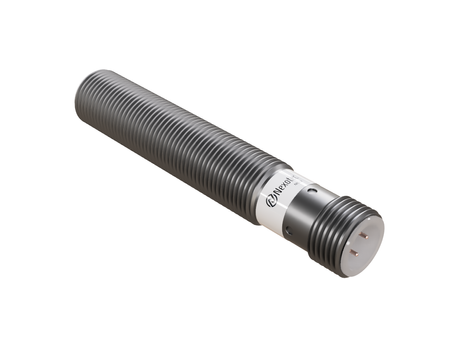

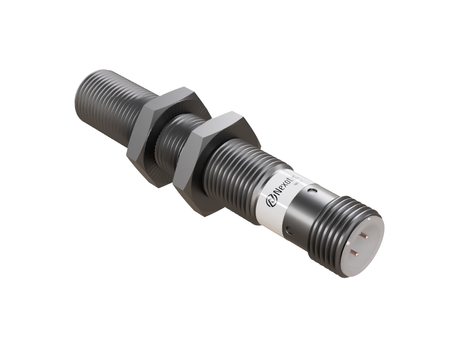

Indukčný snímač M12 pre zváranie 68 mm konektor M12 PNP NO Sn = 2 mm

Pokročilý indukčný senzor NWI12103 pre zváranie podporuje efektívnu prevádzku strojov a priemyselných zariadení, pričom zaisťuje presnú detekciu a vysokú spoľahlivosť činnosti.

Univerzálny rozmer M12 zaisťuje dobrý kompromis medzi kompaktnou konštrukciou a dosahom detekcie v zváracích aplikáciách, Ø12 x 68 mm je formát zaisťujúci spoľahlivé mechanické uchytenie v cykle nepretržitej prevádzky linky odporového zvárania.

Technická špecifikácia:

• Priemer: M12, dobrý kompromis medzi veľkosťou a dosahom detekcie v zváracích aplikáciách

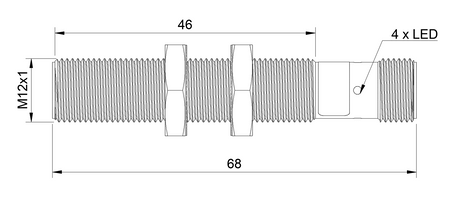

• Dĺžka: 68 mm, väčšia dĺžka senzora umožňujúca montáž s odsadením od najteplejšej zóny zvárania
• Dosah detekcie: 2 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závitové puzdro umožňuje presné nastavenie polohy senzora vzhľadom na miesto zvaru
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, čelo z PTFE zabraňuje prilepovaniu kovového rozstreku vznikajúceho pri zváraní a odporovom zváraní
• Montáž: Zapustená montáž (flush), zapustená verzia umožňuje skryť senzor do kovového príslušenstva zváracieho pracoviska
• Spínacia funkcia: normálne otvorený (NO), funkcia NO zjednodušuje integráciu s väčšinou existujúcich riadiacich systémov odporových zváračiek
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s konektorom M12, konektorové pripojenie umožňuje rýchlu výmenu senzora bez demontáže celej zváracej inštalácie
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, stabilný výstupný signál aj v bezprostrednej blízkosti silných elektromagnetických polí pri zváraní
• Katalógové číslo: W1CF-M1202P-OEU4

Použitie

• Používa sa na zváracích linkách, podporuje automatizáciu zvárania a robotizáciu zvárania v sériovej výrobe.
• Osvedčuje sa ako senzor pre zváranie a zvárací senzor, montovaný priamo na ramene alebo úchyte zváracieho stroja.
• Je to indukčný senzor pre odporové zváranie, používaný tam, kde proces generuje silné elektromagnetické pole a vysokú teplotu.
• Používa sa v odporových zváračkách a strojoch na odporové zváranie, podporuje presné pozicionovanie dielov pred zváraním.
• Osvedčuje sa ako senzor pre bodové zváracie stroje a podporuje automatizáciu odporového zvárania vo výrobných linkách.

Výhody/Vlastnosti

• Senzor je odolný voči vysokej teplote vznikajúcej počas procesu zvárania a odporového zvárania, pričom si zachováva pracovné parametre v rozsahu -25°C až +70°C.
• Vďaka tomu, že je odolný voči teplote, môže pracovať v bezprostrednej blízkosti zóny zvárania bez rizika prehriatia elektronických súčastí.
• Čelo senzora odolné voči znečisteniu a odolné voči prachu udržiava stabilnú citlivosť detekcie aj pri vysokej prašnosti výrobnej haly.
• Osvedčuje sa v ťažkých pracovných podmienkach typických pre zváracie haly, kde sú senzory vystavené vibráciám a znečisteniu.
• Ako priemyselný senzor pre náročné podmienky je vyhľadávaným riešením pre náročné priemyselné aplikácie a náročné zváracie aplikácie.

Kedy zvoliť tento model

• Keď je potrebný senzor pre robotizovaný proces zvárania, kde je dôležitá spoľahlivá detekcia dielu.
• Ak je potrebná spoľahlivá detekcia dielu v odporovej zváračke.
• Ak proces vyžaduje rýchlu detekciu kovových predmetov v robotizovanej aplikácii.
• Ak má model pracovať v aplikácii, kde rozstrek pri zváraní a elektromagnetické rušenie môžu ovplyvniť činnosť senzora.
