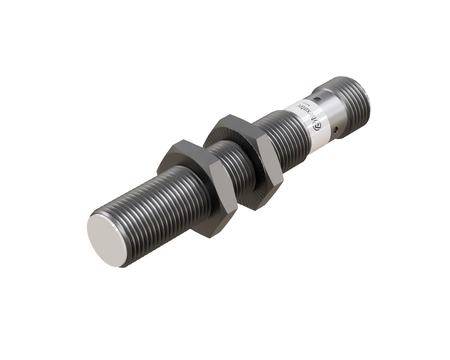

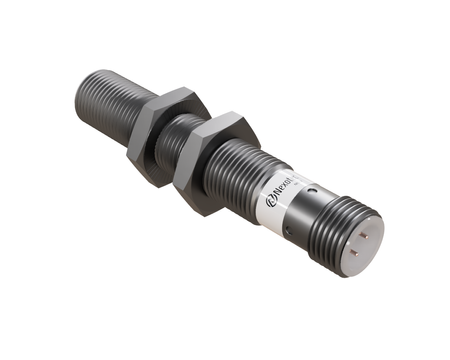

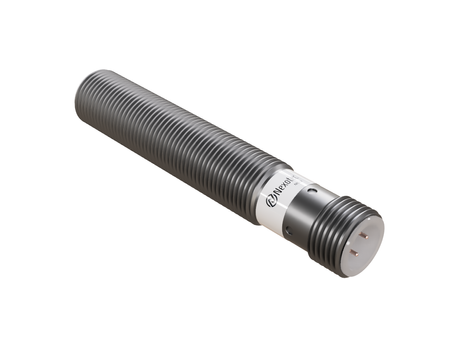

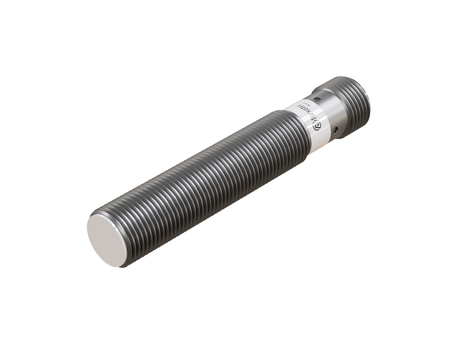

Indukčný snímač M12 pre zváranie 68 mm konektor M12 PNP NC Sn = 2 mm

Indukčný senzor NWI12104 pre zváracie roboty je robustnou súčasťou moderných automatizačných systémov, zaisťujúcou stabilnú prevádzku v aplikáciách Heavy Duty.

Senzor M12 sa osvedčuje ako univerzálne riešenie pre väčšinu zváracích a odporových zváracích pracovísk, Ø12 x 68 mm je kompaktný formát, ktorý neobmedzuje voľnosť pohybu zváracieho robota.

Technická špecifikácia:

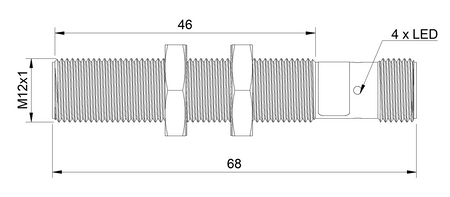

• Priemer: M12, rozmery zaisťujúce jednoduchú integráciu s bežným zváracím príslušenstvom
• Dĺžka: 68 mm, väčšia dĺžka senzora umožňujúca montáž s odsadením od najteplejšej zóny zvárania
• Dosah detekcie: 2 mm, opakovateľná detekcia kovových predmetov bez ohľadu na rušenie vznikajúce pri zváraní
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, povlak PTFE na čele senzora zjednodušuje čistenie pracoviska bez rizika poškodenia detektora
• Montáž: Zapustená montáž (flush), zapustená verzia umožňuje skryť senzor do kovového príslušenstva zváracieho pracoviska
• Spínacia funkcia: normálne zatvorený (NC), logika NC umožňuje detegovať chýbajúci diel ako aktívny signál, čo zjednodušuje kontrolu procesu odporového zvárania
• Typ výstupu: PNP, typ výstupu PNP zjednodušuje integráciu s bezpečnostnými modulmi robotov na odporové zváranie
• Pripojenie: s konektorom M12, konektorové pripojenie umožňuje rýchlu výmenu senzora bez demontáže celej zváracej inštalácie
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, odolnosť voči EMC umožňuje montáž blízko cievok a prúdových vodičov odporovej zváračky bez straty signálu
• Katalógové číslo: W1CF-M1202P-CEU4

Použitie

• Osvedčuje sa ako senzor pre zváracie aplikácie a senzor pre zváracie použitie, kde je dôležitá stabilná detekcia kovových predmetov.
• Je to riešenie triedy senzory pre zváraciu bunku a indukčné senzory pre zváraciu bunku, používané v uzavretých pracovných zónach robotov.
• Skvele sa hodí na zváracie pracoviská a automatizované zváracie pracoviská, kde sa vyžaduje opakovateľná práca bez odstávok.
• Používa sa v zváracích strojoch a ako indukčný senzor pre zváracie stroje, ktorý sleduje polohu a prítomnosť dielov.
• Uplatnenie nachádza v zváracích robotoch ako indukčný senzor pre zváracie roboty, zaisťujúci spoľahlivú detekciu v pracovnom cykle.

Výhody/Vlastnosti

• Senzor je odolný voči rozstreku vznikajúcemu pri zváraní a odporovom zváraní, čo znižuje riziko poškodenia čela senzora.
• Navrhnutý na prevádzku v zváracom prostredí, zachováva stabilné parametre aj pri náročných podmienkach okolia.
• Osvedčuje sa v náročných zváracích podmienkach, vrátane zvýšenej teploty a vysokej prašnosti pracovnej zóny.
• Ako indukčný senzor pre náročné priemyselné podmienky si zachováva opakovateľnosť detekcie aj pri intenzívnom nasadení.
• Odolnosť voči náročným pracovným podmienkam umožňuje montáž blízko miesta zvaru bez straty spoľahlivosti.

Kedy zvoliť tento model

• Keď je potrebný senzor pre zvárací stroj odolný voči vplyvom prostredia procesu.
• Ak je potrebná detekcia predmetov na mieste, kde sa vyskytuje silné elektromagnetické pole.
• Keď je potrebná detekcia komponentu na automatickej linke zvárania alebo odporového zvárania.
• Keď je potrebný senzor pre zváraciu automatizáciu, ktorý kontroluje prítomnosť alebo polohu kovového dielu.
