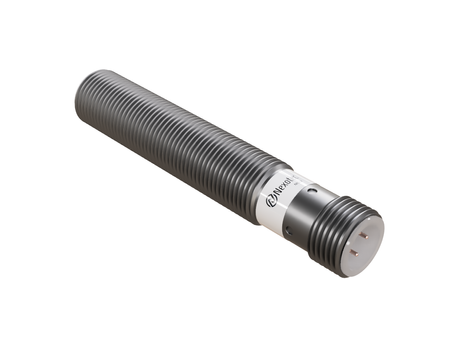

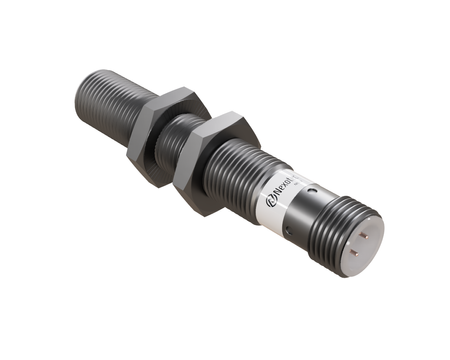

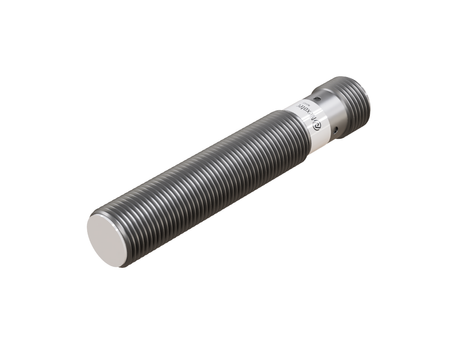

Indukčný snímač M12 pre zváranie 68 mm konektor M12 NPN NC Sn = 2 mm

Priemyselný indukčný senzor NWI12102 Heavy Duty zaisťuje spoľahlivú prevádzku v blízkosti zváracích pracovísk, kde sa vyskytujú vysoké teploty, silné elektromagnetické polia a rozstrek pri zváraní.

Senzor M12 sa osvedčuje ako univerzálne riešenie pre väčšinu zváracích a odporových zváracích pracovísk, Ø12 x 68 mm je formát dobre prispôsobený typickým montážnym úchytom používaným pri zváracích pracoviskách.

Technická špecifikácia:

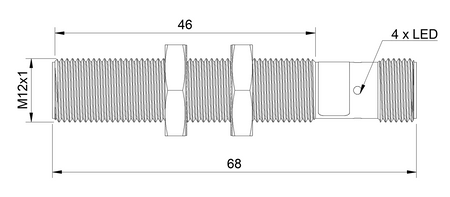

• Priemer: M12, univerzálny rozmer používaný na väčšine liniek odporového zvárania
• Dĺžka: 68 mm, predĺžené puzdro zaisťujúce dodatočnú tuhosť uchytenia v náročných zváracích podmienkach
• Dosah detekcie: 2 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, materiál PTFE si zachováva stabilné parametre detekcie aj po opakovanom kontakte s rozstrekom
• Montáž: Zapustená montáž (flush), zapustená montáž (flush) chráni senzor pred nárazmi a rozstrekom z boku
• Spínacia funkcia: normálne zatvorený (NC), logika NC umožňuje detegovať chýbajúci diel ako aktívny signál, čo zjednodušuje kontrolu procesu odporového zvárania
• Typ výstupu: NPN, výstup NPN kompatibilný s riadiacimi systémami bežne používanými v zváracej automatizácii
• Pripojenie: s konektorom M12, konektor zjednodušuje servis na výrobnej linke a znižuje odstávky pracoviska odporového zvárania
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, stabilný výstupný signál aj v bezprostrednej blízkosti silných elektromagnetických polí pri zváraní
• Katalógové číslo: W1CF-M1202N-CEU4

Použitie

• Používa sa na linkách na odporové zváranie a automatizovaných linkách odporového zvárania, kde je dôležitá opakovateľnosť cyklu.
• Plní funkciu senzora polohy pre odporové zváračky a senzora prítomnosti dielu pre odporové zváranie, potvrdzujúceho správne uloženie dielu pred cyklom.
• Podporuje kontrolu polohy pri odporovom zváraní, signalizujúc riadiacej jednotke stroja prítomnosť dielu v pracovnej zóne.
• Používa sa v systémoch automatizácie zvárania a systémoch automatizácie odporového zvárania ako prvok spätnej väzby pre riadiaci systém PLC.
• Je súčasťou systémov kontroly procesu zvárania a systémov kontroly procesu odporového zvárania, potvrdzujúc prítomnosť a polohu dielu.

Výhody/Vlastnosti

• Puzdro s krytím IP67 chráni vnútro senzora pred prachom a striekajúcou vodou, čo je dôležité pri čistení zváracieho pracoviska.
• Senzor je odolný voči elektromagnetickému rušeniu, čím si zachováva stabilný výstupný signál v blízkosti pracujúcich odporových zváračiek.
• Ako indukčný senzor odolný voči elektromagnetickému rušeniu nevytvára falošné spínania počas zváracieho cyklu.
• Overený ako odolný voči elektromagnetickému poľu, pracuje stabilne aj v bezprostrednej blízkosti cievok a prúdových vodičov odporovej zváračky.
• Je vhodný na prevádzku v silnom elektromagnetickom poli, typickom pre odporové zváranie a oblúkové zváranie.

Kedy zvoliť tento model

• Keď je potrebný senzor pre robotizovaný proces zvárania, kde je dôležitá spoľahlivá detekcia dielu.
• Keď bude senzor pracovať v náročných podmienkach zváracieho procesu.
• Keď je potrebná detekcia komponentu na automatickej linke zvárania alebo odporového zvárania.
• Keď je potrebný indukčný senzor pre zváracieho robota pracujúceho v náročnom prostredí.

Pripojenie

Snímač má výstup NPN, preto na pripojenie zvoľte pripájací kábel M12 4-pin bez LED diód. Káble s LED diódami (NXOC12281…, NXOC12401…) majú žltú stavovú diódu zapojenú pre výstup PNP a pre snímače NPN nie sú vhodné.
