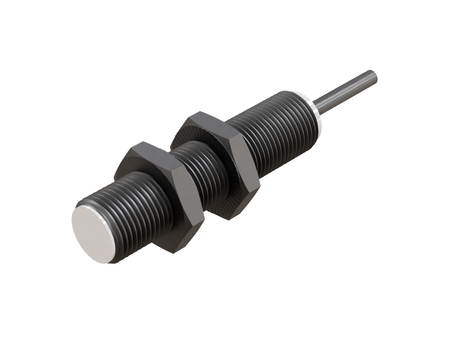

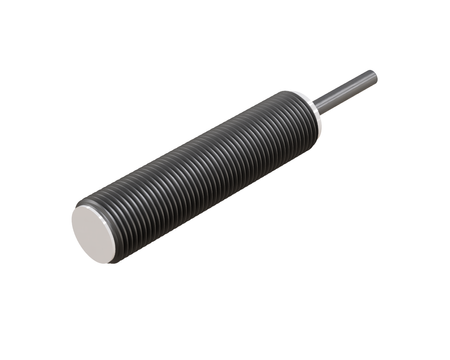

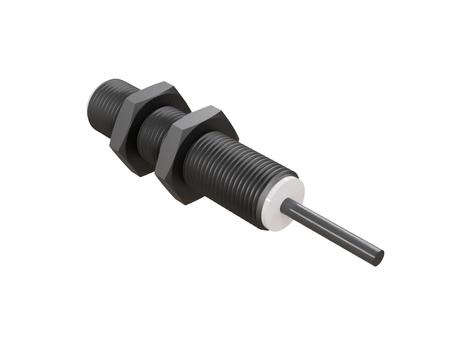

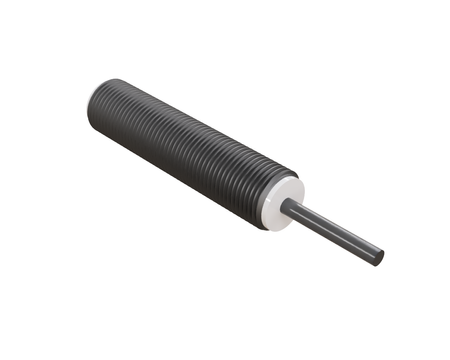

Indukčný snímač M12 pre zváranie 50 mm kábel 2m PNP NO Sn = 2 mm

Priemyselný indukčný senzor NWI12003 pre zváranie spája kompaktnú konštrukciu s vysokou mechanickou a environmentálnou odolnosťou, čím zaisťuje spoľahlivú prevádzku v náročných aplikáciách.

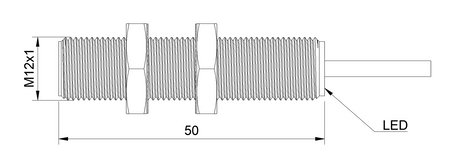

Formát M12 zaisťuje pevné mechanické uchytenie pri zachovaní kompaktných rozmerov puzdra, Ø12 x 50 mm je formát dobre prispôsobený typickým montážnym úchytom používaným pri zváracích pracoviskách.

Technická špecifikácia:

• Priemer: M12, univerzálny rozmer používaný na väčšine liniek odporového zvárania
• Dĺžka: 50 mm, kompaktné telo, praktické pri obmedzenom montážnom priestore okolo odporovej zváračky
• Dosah detekcie: 2 mm, stabilná charakteristika detekcie kovu aj v blízkosti elektromagnetického poľa odporovej zváračky
• Puzdro: Závitové, závitové puzdro umožňuje presné nastavenie polohy senzora vzhľadom na miesto zvaru
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, čelo z PTFE zabraňuje prilepovaniu kovového rozstreku vznikajúceho pri zváraní a odporovom zváraní
• Montáž: Zapustená montáž (flush), zapustená montáž (flush) chráni senzor pred nárazmi a rozstrekom z boku
• Spínacia funkcia: normálne otvorený (NO), štandardná logika normálne otvorený kontakt, kompatibilná s bežnými PLC riadiacimi systémami zváracích liniek
• Typ výstupu: PNP, typ výstupu PNP zjednodušuje integráciu s bezpečnostnými modulmi robotov na odporové zváranie
• Pripojenie: s káblom o dĺžke 2 m, kábel s vhodnou dĺžkou zjednodušuje vedenie inštalácie mimo najteplejšej zóny zvárania
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, stabilný výstupný signál aj v bezprostrednej blízkosti silných elektromagnetických polí pri zváraní
• Katalógové číslo: W1CF-M1202P-O3U2

Použitie

• Používa sa na zváracích linkách, podporuje automatizáciu zvárania a robotizáciu zvárania v sériovej výrobe.
• Osvedčuje sa ako senzor pre zváranie a zvárací senzor, montovaný priamo na ramene alebo úchyte zváracieho stroja.
• Je to indukčný senzor pre odporové zváranie, používaný tam, kde proces generuje silné elektromagnetické pole a vysokú teplotu.
• Používa sa v odporových zváračkách a strojoch na odporové zváranie, podporuje presné pozicionovanie dielov pred zváraním.
• Osvedčuje sa ako senzor pre bodové zváracie stroje a podporuje automatizáciu odporového zvárania vo výrobných linkách.

Výhody/Vlastnosti

• Senzor je odolný voči vysokej teplote vznikajúcej počas procesu zvárania a odporového zvárania, pričom si zachováva pracovné parametre v rozsahu -25°C až +70°C.
• Vďaka tomu, že je odolný voči teplote, môže pracovať v bezprostrednej blízkosti zóny zvárania bez rizika prehriatia elektronických súčastí.
• Čelo senzora odolné voči znečisteniu a odolné voči prachu udržiava stabilnú citlivosť detekcie aj pri vysokej prašnosti výrobnej haly.
• Osvedčuje sa v ťažkých pracovných podmienkach typických pre zváracie haly, kde sú senzory vystavené vibráciám a znečisteniu.
• Ako priemyselný senzor pre náročné podmienky je vyhľadávaným riešením pre náročné priemyselné aplikácie a náročné zváracie aplikácie.

Kedy zvoliť tento model

• Keď sa senzor bude používať na automatizovanej zváracej linke a musí zaisťovať stabilnú detekciu kovových predmetov.
• Keď sa má model použiť v robotizovanom procese odporového zvárania.
• Keď je potrebná detekcia komponentu na automatickej linke zvárania alebo odporového zvárania.
• Ak sa má senzor použiť v robotizovanej zváracej bunke vystavenej rozstreku.
