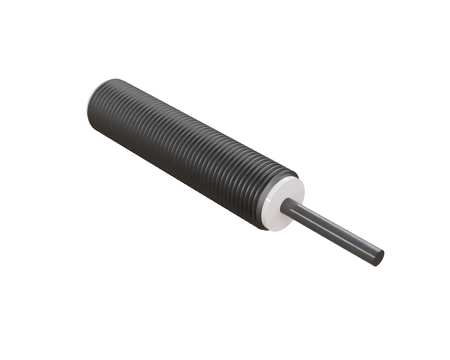

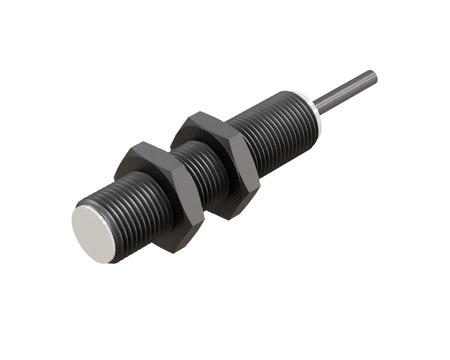

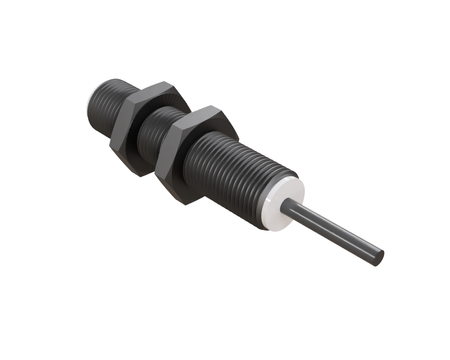

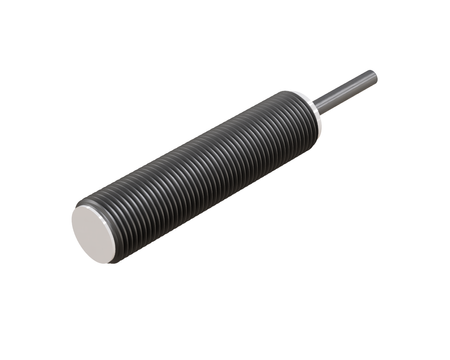

Indukčný snímač M12 pre zváranie 50 mm kábel 2m PNP NC Sn = 2 mm

Zosilnený indukčný senzor NWI12004 pre zváračky a priemyselné roboty sa osvedčuje na miestach vystavených iskrám, rozstreku kovu, vysokej teplote a rušeniu vznikajúcemu počas procesu zvárania.

Senzor M12 sa osvedčuje ako univerzálne riešenie pre väčšinu zváracích a odporových zváracích pracovísk, Ø12 x 50 mm je formát optimalizovaný pre montáž v obmedzenom priestore zváracích robotov.

Technická špecifikácia:

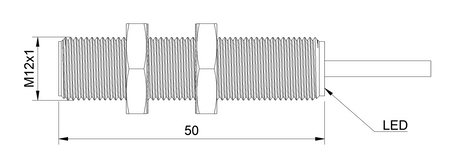

• Priemer: M12, dobrý kompromis medzi veľkosťou a dosahom detekcie v zváracích aplikáciách
• Dĺžka: 50 mm, malá dĺžka zjednodušujúca montáž na hustom zváracom pracovisku
• Dosah detekcie: 2 mm, opakovateľná detekcia kovových predmetov bez ohľadu na rušenie vznikajúce pri zváraní
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, materiál PTFE si zachováva stabilné parametre detekcie aj po opakovanom kontakte s rozstrekom
• Montáž: Zapustená montáž (flush), zapustená verzia umožňuje skryť senzor do kovového príslušenstva zváracieho pracoviska
• Spínacia funkcia: normálne zatvorený (NC), logika NC umožňuje detegovať chýbajúci diel ako aktívny signál, čo zjednodušuje kontrolu procesu odporového zvárania
• Typ výstupu: PNP, typ výstupu PNP zjednodušuje integráciu s bezpečnostnými modulmi robotov na odporové zváranie
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, overená odolnosť voči elektromagnetickému rušeniu generovanému odporovými zváračkami a zváracími robotmi
• Katalógové číslo: W1CF-M1202P-C3U2

Použitie

• Používa sa na zváracích linkách, podporuje automatizáciu zvárania a robotizáciu zvárania v sériovej výrobe.
• Osvedčuje sa ako senzor pre zváranie a zvárací senzor, montovaný priamo na ramene alebo úchyte zváracieho stroja.
• Je to indukčný senzor pre odporové zváranie, používaný tam, kde proces generuje silné elektromagnetické pole a vysokú teplotu.
• Používa sa v odporových zváračkách a strojoch na odporové zváranie, podporuje presné pozicionovanie dielov pred zváraním.
• Osvedčuje sa ako senzor pre bodové zváracie stroje a podporuje automatizáciu odporového zvárania vo výrobných linkách.

Výhody/Vlastnosti

• Senzor je odolný voči vysokej teplote vznikajúcej počas procesu zvárania a odporového zvárania, pričom si zachováva pracovné parametre v rozsahu -25°C až +70°C.
• Vďaka tomu, že je odolný voči teplote, môže pracovať v bezprostrednej blízkosti zóny zvárania bez rizika prehriatia elektronických súčastí.
• Čelo senzora odolné voči znečisteniu a odolné voči prachu udržiava stabilnú citlivosť detekcie aj pri vysokej prašnosti výrobnej haly.
• Osvedčuje sa v ťažkých pracovných podmienkach typických pre zváracie haly, kde sú senzory vystavené vibráciám a znečisteniu.
• Ako priemyselný senzor pre náročné podmienky je vyhľadávaným riešením pre náročné priemyselné aplikácie a náročné zváracie aplikácie.

Kedy zvoliť tento model

• Keď proces zvárania vyžaduje bezkontaktnú detekciu prítomnosti dielu.
• Keď senzor musí kontrolovať prítomnosť a polohu dielu počas odporového zvárania.
• Ak sa má senzor používať na mieste vystavenom súčasne rozstreku aj elektromagnetickému rušeniu.
• Ak je potrebná spoľahlivá detekcia na automatickom pracovisku zvárania alebo odporového zvárania.
