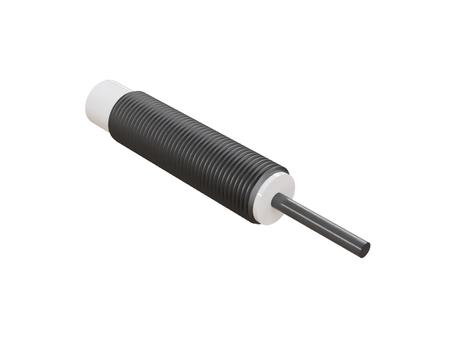

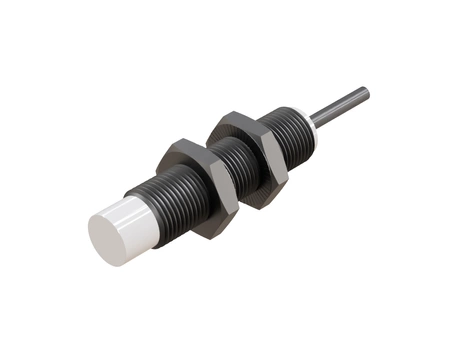

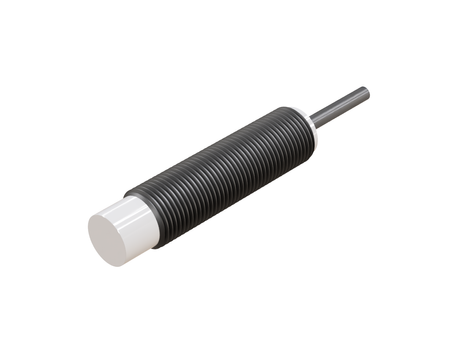

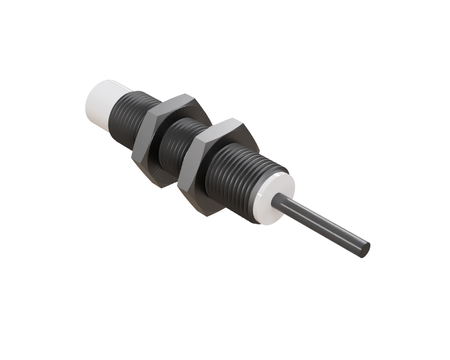

Indukčný snímač M12 pre zváranie 50 mm kábel 2m NPN NO Sn = 4 mm

Pokročilý indukčný senzor NWI12011 pre zváranie podporuje efektívnu prevádzku strojov a priemyselných zariadení, pričom zaisťuje presnú detekciu a vysokú spoľahlivosť činnosti.

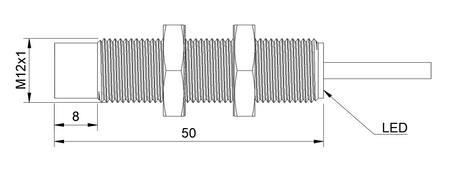

Univerzálny rozmer M12 zaisťuje dobrý kompromis medzi kompaktnou konštrukciou a dosahom detekcie v zváracích aplikáciách, Ø12 x 50 mm je formát zaisťujúci dobrú montážnu dostupnosť pri zachovaní robustnej konštrukcie odolnej voči zváracím podmienkam.

Technická špecifikácia:

• Priemer: M12, rozmery zaisťujúce jednoduchú integráciu s bežným zváracím príslušenstvom
• Dĺžka: 50 mm, kompaktné telo, praktické pri obmedzenom montážnom priestore okolo odporovej zváračky
• Dosah detekcie: 4 mm, opakovateľná detekcia kovových predmetov bez ohľadu na rušenie vznikajúce pri zváraní
• Puzdro: Závitové, závit puzdra umožňuje presné nastavenie vzdialenosti detekcie počas montáže na linke
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnosť puzdra voči znečisteniu typickému pre zváracie prostredie
• Materiál čela senzora: PTFE, čelo z PTFE zabraňuje prilepovaniu kovového rozstreku vznikajúceho pri zváraní a odporovom zváraní
• Montáž: Nezapustená montáž (non-flush), nezapustená verzia využíva plný dosah detekcie, užitočný pri väčších zváraných dieloch
• Spínacia funkcia: normálne otvorený (NO), štandardná logika normálne otvorený kontakt, kompatibilná s bežnými PLC riadiacimi systémami zváracích liniek
• Typ výstupu: NPN, výstup NPN kompatibilný s riadiacimi systémami bežne používanými v zváracej automatizácii
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, bežné napájacie napätie priemyselnej automatizácie bez potreby ďalších prevodníkov
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, stabilný výstupný signál aj v bezprostrednej blízkosti silných elektromagnetických polí pri zváraní
• Katalógové číslo: W1CN-M1204N-O3U2

Použitie

• Osvedčuje sa ako senzor pre zváranie a zvárací senzor, montovaný priamo na ramene alebo úchyte zváracieho stroja.
• Je to indukčný senzor pre odporové zváranie, používaný tam, kde proces generuje silné elektromagnetické pole a vysokú teplotu.
• Používa sa v odporových zváračkách a strojoch na odporové zváranie, podporuje presné pozicionovanie dielov pred zváraním.
• Osvedčuje sa ako senzor pre bodové zváracie stroje a podporuje automatizáciu odporového zvárania vo výrobných linkách.
• Uplatnenie nachádza v zváracích robotoch pre odporové zváranie ako indukčný senzor pre zváracie roboty, pracujúci v bezprostrednej blízkosti miesta zvaru.

Výhody/Vlastnosti

• Vďaka tomu, že je odolný voči teplote, môže pracovať v bezprostrednej blízkosti zóny zvárania bez rizika prehriatia elektronických súčastí.
• Čelo senzora odolné voči znečisteniu a odolné voči prachu udržiava stabilnú citlivosť detekcie aj pri vysokej prašnosti výrobnej haly.
• Osvedčuje sa v ťažkých pracovných podmienkach typických pre zváracie haly, kde sú senzory vystavené vibráciám a znečisteniu.
• Ako priemyselný senzor pre náročné podmienky je vyhľadávaným riešením pre náročné priemyselné aplikácie a náročné zváracie aplikácie.
• Konštrukcia odolná voči zváraciemu prostrediu a rozstreku pri zváraní predlžuje reálnu životnosť senzora na linke.

Kedy zvoliť tento model

• Keď proces zvárania vyžaduje bezkontaktnú detekciu prítomnosti dielu.
• Ak je potrebný senzor pre prevádzku v náročnom prostredí odporového zvárania.
• Keď je potrebná detekcia komponentu na automatickej linke zvárania alebo odporového zvárania.
• Keď má model podporovať automatizáciu procesu odporového zvárania prostredníctvom kontroly polohy dielu.
