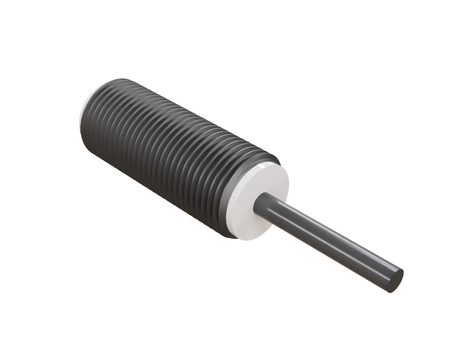

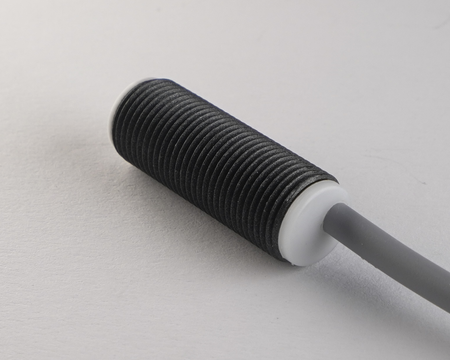

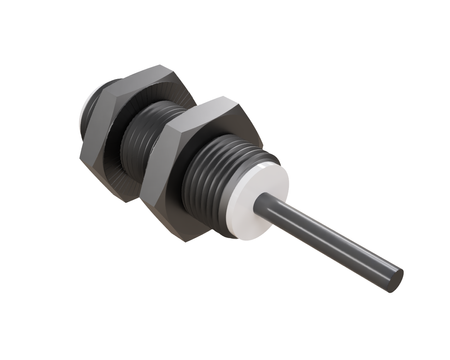

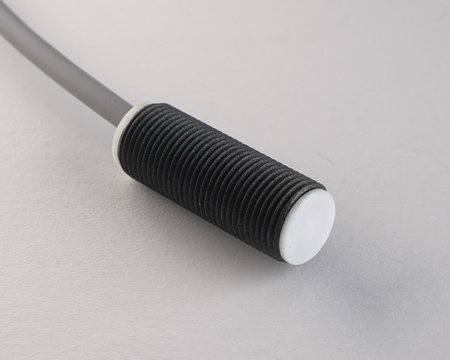

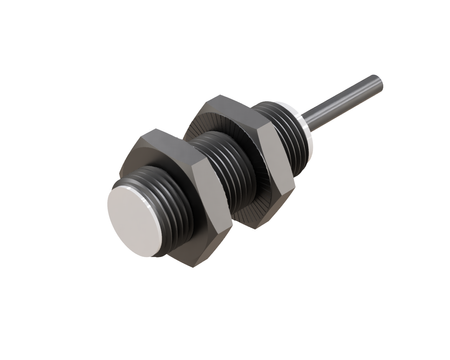

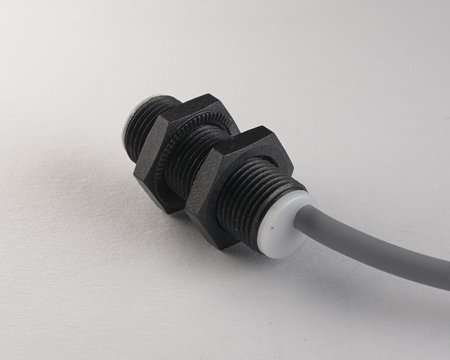

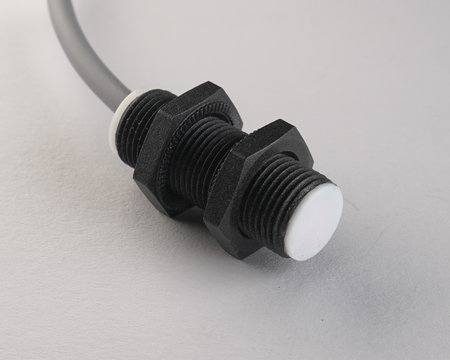

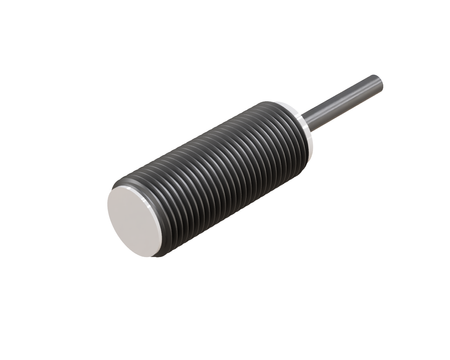

Indukčný snímač M12 pre zváranie 30 mm kábel 2m PNP NO Sn = 2 mm

Indukčný senzor NWI12023 pre zváracie aplikácie zaisťuje odolnosť voči pôsobeniu elektromagnetických polí, rozstreku kovu, olejom, chladiacim kapalinám a ďalším faktorom vyskytujúcim sa vo výrobnom prostredí.

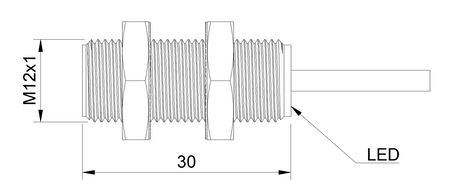

Senzor M12 sa osvedčuje ako univerzálne riešenie pre väčšinu zváracích a odporových zváracích pracovísk, Ø12 x 30 mm sú rozmery overené v praxi na linkách odporového zvárania, spájajúce malé gabarity s trvácnou konštrukciou.

Technická špecifikácia:

• Priemer: M12, dobrý kompromis medzi veľkosťou a dosahom detekcie v zváracích aplikáciách
• Dĺžka: 30 mm, malá dĺžka zjednodušujúca montáž na hustom zváracom pracovisku
• Dosah detekcie: 2 mm, opakovateľná detekcia kovových predmetov bez ohľadu na rušenie vznikajúce pri zváraní
• Puzdro: Závitové, závitové puzdro umožňuje presné nastavenie polohy senzora vzhľadom na miesto zvaru
• Materiál puzdra: Mosadz s PTFE povrchovou úpravou, vrstva PTFE na mosadznom puzdre obmedzuje prilepovanie rozstreku pri zváraní na povrch senzora
• Materiál čela senzora: PTFE, čelo z PTFE zabraňuje prilepovaniu kovového rozstreku vznikajúceho pri zváraní a odporovom zváraní
• Montáž: Zapustená montáž (flush), zapustená montáž (flush) chráni senzor pred nárazmi a rozstrekom z boku
• Spínacia funkcia: normálne otvorený (NO), štandardná logika normálne otvorený kontakt, kompatibilná s bežnými PLC riadiacimi systémami zváracích liniek
• Typ výstupu: PNP, výstup PNP štandardný pre väčšinu nových inštalácií zváracej automatizácie
• Pripojenie: s káblom o dĺžke 2 m, kábel odolný voči vibráciám a častému pohybu typickému pre zváracie roboty
• Napájacie napätie: DC 10-30V, štandardný rozsah napätia kompatibilný s napájaním väčšiny rozvádzačov zváracích liniek
• Odolnosť voči elektromagnetickému rušeniu (EMC): áno, overená odolnosť voči elektromagnetickému rušeniu generovanému odporovými zváračkami a zváracími robotmi
• Katalógové číslo: W1CF-M1202P-O3S2

Použitie

• Je to riešenie triedy senzory pre zváraciu bunku a indukčné senzory pre zváraciu bunku, používané v uzavretých pracovných zónach robotov.
• Skvele sa hodí na zváracie pracoviská a automatizované zváracie pracoviská, kde sa vyžaduje opakovateľná práca bez odstávok.
• Používa sa v zváracích strojoch a ako indukčný senzor pre zváracie stroje, ktorý sleduje polohu a prítomnosť dielov.
• Uplatnenie nachádza v zváracích robotoch ako indukčný senzor pre zváracie roboty, zaisťujúci spoľahlivú detekciu v pracovnom cykle.
• Osvedčuje sa na robotizovaných zváracích pracoviskách a automatizovaných zváracích linkách, kde každá odstávka znamená reálne náklady.

Výhody/Vlastnosti

• Navrhnutý na prevádzku v zváracom prostredí, zachováva stabilné parametre aj pri náročných podmienkach okolia.
• Osvedčuje sa v náročných zváracích podmienkach, vrátane zvýšenej teploty a vysokej prašnosti pracovnej zóny.
• Ako indukčný senzor pre náročné priemyselné podmienky si zachováva opakovateľnosť detekcie aj pri intenzívnom nasadení.
• Odolnosť voči náročným pracovným podmienkam umožňuje montáž blízko miesta zvaru bez straty spoľahlivosti.
• Konštrukcia odolná voči náročným priemyselným podmienkam zaisťuje stabilnú prevádzku v nepretržitom, viaczmennom cykle.

Kedy zvoliť tento model

• Keď aplikácia zahŕňa odporové zváranie a vyžaduje kontrolu prítomnosti dielu.
• Keď bude senzor pracovať v náročných podmienkach zváracieho procesu.
• Keď je potrebný senzor pre automatizáciu procesu zvárania a kontrolu prítomnosti komponentu.
• Keď je potrebná kontrola prítomnosti dielu v automatickom cykle zvárania.
