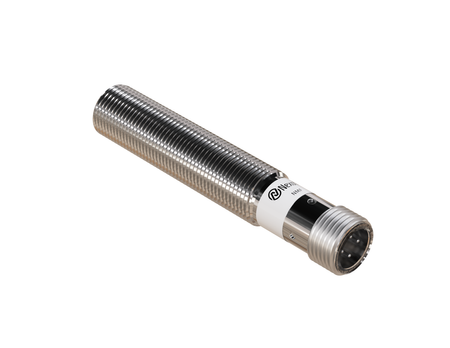

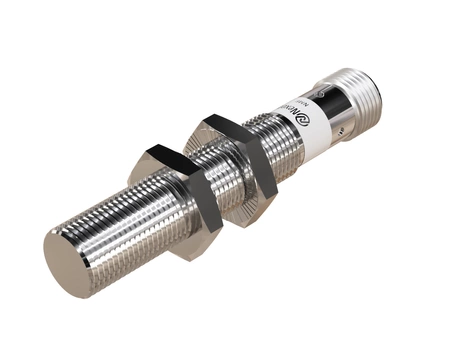

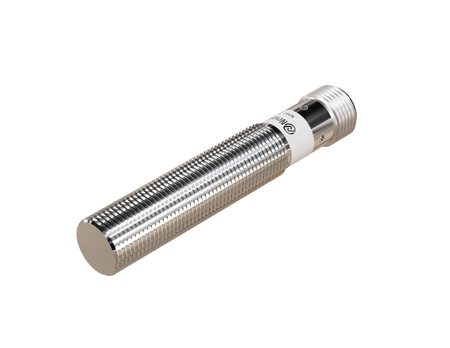

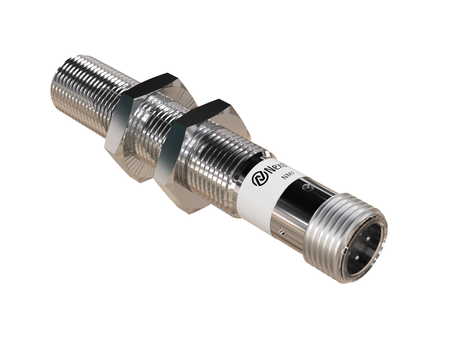

Indukčný snímač M12 celokovový 68 mm konektor M12 PNP NC Sn = 2 mm FE

Indukčný senzor NMF12104-FE v celokovovom vyhotovení zabezpečuje stabilnú detekciu správneho oceľového prvku, bez ohľadu na rušenie spôsobené okolitými neželeznými kovmi.

Tento model M12 je určený pre aplikácie vyžadujúce odolnosť, rezistenciu voči rušeniu a vysokú opakovateľnosť činnosti, Formát Ø12 x 68 mm uľahčuje montáž v štandardných telesách a systémoch priemyselnej automatizácie vyžadujúcich spoľahlivé komponenty.

Technická špecifikácia:

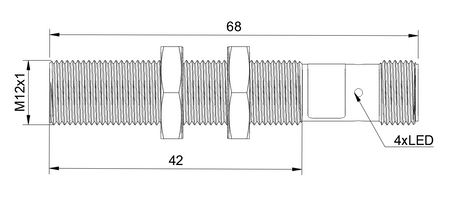

• Priemer: M12, štandardný rozmer pre väčšinu strojných aplikácií a systémov priemyselnej automatizácie
• Dĺžka: 68 mm, lepšia odolnosť voči otrasom, vibráciám a mechanickému napätiu
• Dosah detekcie: 2 mm, stabilná charakteristika indukčného spínania v priemyselných podmienkach
• Detekované materiály: Oceľ a iné železné kovy (hliník je ignorovaný), materiálová selektivita umožňuje úplne ignorovať hliník, mosadz, meď a iné neželezné kovy prítomné v detekčnej zóne
• Korekčný faktor K: K = 1 pre oceľ (plný, prirodzený dosah detekcie), plný deklarovaný dosah pre oceľ uľahčuje projektovanie aplikácií bez ďalších predpokladov týkajúcich sa redukcie dosahu
• Puzdro: Závitové, odolné voči uvoľneniu počas chodu stroja a výskytu vibrácií
• Materiál puzdra: Nerezová oceľ, vysoká odolnosť proti korózii a účinkom chemických látok
• Materiál čela senzora: Nerezová oceľ, rozmerová stabilita počas činnosti v podmienkach dynamického zaťaženia
• Montáž: Zapustená montáž (flush), obmedzené bočné detekčné pole zvyšuje stabilitu činnosti
• Spínacia funkcia: NC, rozpojenie výstupu pri zistení kovového objektu
• Typ konektora: M12, zástrčková konštrukcia uľahčuje servis a rýchlu výmenu snímača
• Napájacie napätie: DC 10-30V, štandardný rozsah napájania priemyselných snímačov

Použitie

• Montážne linky automotive – Detektor ocele FE umožňuje kontrolu polohy oceľových dielov na montážnych linkách automobilového priemyslu, pričom ignoruje hliníkové prvky v okolí.
• Zváracie roboty pre oceľové konštrukcie – Uplatnenie indukčného senzora FE zahŕňa kontrolu prítomnosti prvkov v zváracích robotoch pre oceľové konštrukcie.
• Výroba oceľových lán a drôtov – Indukčný senzor podporuje kontrolu prítomnosti oceľového drôtu alebo lana počas výroby.
• Kontrola pred tvárnením ocele – Uplatnenie senzora FE zahŕňa potvrdenie prítomnosti správneho oceľového prvku pred spustením ďalšej etapy tvárnenia.
• Kontrola po trieskovom obrábaní – Uplatnenie indukčného senzora FE zahŕňa kontrolu oceľových prvkov po trieskovom obrábaní, aj v prostredí obsahujúcom drobné úlomky hliníka.

Výhody/Vlastnosti

• Plný, prirodzený dosah pre oceľ – dosah uvedený v dokumentácii zodpovedá skutočným možnostiam detekcie, čo zjednodušuje projektovanie aplikácií s oceľovými prvkami.
• Obmedzenie nežiaducich signálov – ignorovanie hliníka a jeho derivátov môže obmedziť nežiaduce signály v procesoch, kde je správnym objektom oceľový diel.
• Odolné kovové čelo – kovový čelný povrch poskytuje ďalšiu ochranu pri práci v blízkosti oceľových dielov, aj v prostredí, kde sa vyskytuje hliníkový prach.
• Pre železné kovy – riešenie sa môže využiť na kontrolu prvkov vyrobených z ocele a iných feromagnetických materiálov, pri zachovaní charakteristiky zameranej na správny diel.
• Predvídateľné projektovanie – skutočný dosah uvedený v dokumentácii umožňuje projektovať systém v súlade s konkrétnymi požiadavkami na detekciu ocele.

Kedy zvoliť tento model

• Na tvárnenie oceľových prvkov – bezkontaktný detekčný senzor môže potvrdzovať prítomnosť správneho prvku pred spustením ďalšej etapy procesu.
• Keď má detekcia ocele prebiehať s plným, prirodzeným dosahom – K = 1 uľahčuje výber vhodného variantu pre požadovanú vzdialenosť od dielu.
• Keď hliník nemá vyvolávať signál detekcie – model je určený pre aplikácie, kde je správnym objektom výlučne oceľový prvok.
• Na náročné priemyselné aplikácie – celokovový indukčný senzor bude vhodnou voľbou, keď je okrem detekcie ocele dôležitá aj trvácnosť konštrukcie.
