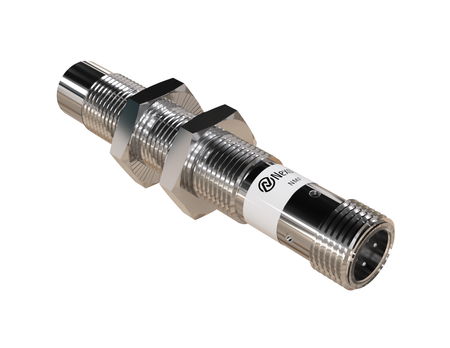

Indukčný snímač M12 celokovový 68 mm konektor M12 NPN NO Sn = 4 mm NF

Profesionálny indukčný senzor NMF12111-NF sa výborne osvedčuje v aplikáciách, kde je dôležitá detekcia správneho hliníkového dielu, a nie jednotlivých pilín či trieskov.

Verzia M12 bola vyvinutá pre štandardné aj náročné riešenia priemyselnej automatizácie a zaisťuje dlhú životnosť a spoľahlivosť. Snímače Ø12 x 68 mm sa dobre osvedčujú v štandardných montážnych konfiguráciách vyžadujúcich odolnosť a spoľahlivú detekciu.

Technická špecifikácia:

• Priemer: M12, zväčšená aktívna plocha snímača zaisťuje účinnú detekciu kovových prvkov
• Dĺžka: 68 mm, predĺžené teleso so zvýšenou mechanickou tuhosťou a vysokou odolnosťou
• Dosah detekcie: 4 mm, odolnosť proti opotrebeniu vďaka bezdotykovej metóde detekcie kovu
• Detekované materiály: Hliník a ďalšie neželezné kovy (oceľ je ignorovaná), oceľ a jej odvodené materiály nie sú predmetom detekcie, čo obmedzuje počet nežiaducich signálov v procesoch s hliníkom
• Korekčný faktor K: K = 1 pre hliník (plný menovitý dosah), skutočný dosah detekcie umožňuje vybrať model na základe konkrétnej vzdialenosti od hliníkového dielu
• Puzdro: Závitové, umožňuje presné nastavenie polohy snímača počas montáže
• Materiál puzdra: Nerezová oceľ, dlhá životnosť snímača aj počas intenzívnej prevádzky
• Materiál čela senzora: Nerezová oceľ, zvýšená odolnosť aktívnej plochy snímača počas intenzívnej prevádzky
• Montáž: Nezapustená montáž (non-flush), vysoká citlivosť detekcie v náročných priemyselných aplikáciách
• Spínacia funkcia: NO, výstup aktivovaný po zistení kovového objektu
• Typ konektora: M12, zástrčkové pripojenie znižuje riziko montážnych chýb počas inštalácie
• Napájacie napätie: DC 10-30V, ochrana proti typickým výkyvom napájacieho napätia

Použitie

• Výrobné linky hliníkových komponentov – Indukčný senzor NF nachádza uplatnenie na výrobných linkách hliníkových komponentov na kontrolu prítomnosti prvkov po obrábaní.
• Obrábanie, frézovanie a sústruženie hliníka – Využitie v automatizácii procesov obrábania, frézovania a sústruženia hliníka zvyšuje efektivitu výroby, aj keď sa v okolí dielu nachádzajú triesky po obrábaní.
• Automatické podávanie prvkov – Využitie pri automatickom podávaní hliníkových prvkov na výrobných linkách zvyšuje plynulosť procesu.
• Montáž stavebných konštrukcií – Indukčný senzor NF podporuje automatizáciu procesov montáže hliníkových konštrukcií v stavebnom priemysle.
• Aplikácie s hliníkovými trieskami – Indukčný senzor NF sa využíva v aplikáciách s hliníkovými trieskami vznikajúcimi počas rezania, bez zamerania na detekciu týchto zvyškov.

Výhody/Vlastnosti

• Celokovová konštrukcia – monolitické vyhotovenie z jedného kusa kovu zabezpečuje vysokú mechanickú odolnosť a umožňuje použitie riešenia v náročných aplikáciách spojených s detekciou hliníka a neželezných kovov, kde by prítomnosť pilín a trieskov nemala ovplyvňovať kontrolu správneho dielu.
• Selektívna detekcia dielu – riešenie umožňuje zamerať kontrolu na správny hliníkový prvok a obmedziť význam jednotlivých pilín a trieskov nachádzajúcich sa v jeho okolí.
• Konštrukcia pre náročné aplikácie – celokovové vyhotovenie umožňuje používať riešenie v strojoch, kde je dôležitá mechanická odolnosť a spoľahlivá detekcia správneho prvku.
• K=1 + neželezné kovy – faktor K=1 je dôležitým parametrom pri projektovaní aplikácií využívajúcich neželezné materiály.
• Hliník + neželezné kovy + K=1 – kombinácia materiálovej špecializácie a plného deklarovaného dosahu predstavuje dôležitú výhodu pri projektovaní aplikácií.

Kedy zvoliť tento model

• Na bodové zváranie hliníka – senzor prítomnosti dielu môže kontrolovať správnu polohu hliníkových prvkov pred začiatkom procesu bodového zvárania.
• Na dopravu hliníka – senzor prítomnosti materiálu môže zaznamenať prechod hliníkových prvkov na dopravníku alebo výrobnej linke.
• Keď je dôležitá odolnosť počas obrábania hliníka – celokovový detekčný prvok môže byť vhodným riešením pre náročné výrobné pracoviská.
• Pre náročné priemyselné aplikácie – celokovový indukčný senzor bude vhodnou voľbou, ak je okrem detekcie hliníka dôležitá aj trvácnosť konštrukcie.

Pripojenie

Snímač má výstup NPN, preto na pripojenie zvoľte pripájací kábel M12 4-pin bez LED diód. Káble s LED diódami (NXOC12281…, NXOC12401…) majú žltú stavovú diódu zapojenú pre výstup PNP a pre snímače NPN nie sú vhodné.
