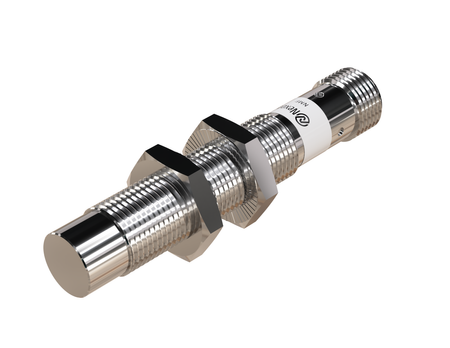

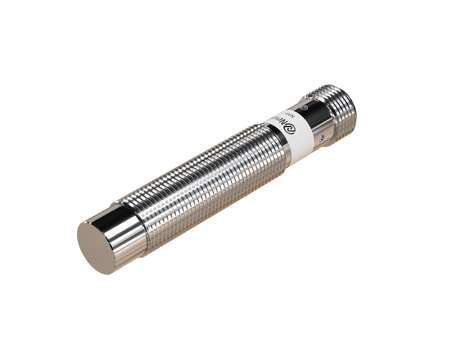

Indukčný snímač M12 celokovový 68 mm konektor M12 NPN NC Sn = 4 mm NF

Indukčný senzor NMF12112-NF podporuje kontrolu výrobných procesov s hliníkom a zabezpečuje stabilnú a opakovateľnú detekciu správneho prvku.

Model v telese M12 bol navrhnutý pre moderné detekčné systémy používané v strojoch, výrobných linkách a priemyselnej automatizácii. Rozmery Ø12 x 68 mm zaisťujú dostatočný priestor na nastavenie polohy a bezpečné upevnenie počas chodu stroja.

Technická špecifikácia:

• Priemer: M12, zväčšená aktívna plocha snímača zaisťuje účinnú detekciu kovových prvkov
• Dĺžka: 68 mm, používaný vo veľkých priemyselných instaláciách vyžadujúcich vysokú spoľahlivosť
• Dosah detekcie: 4 mm, bezkontaktné zisťovanie kovových prvkov s vysokou opakovateľnosťou činnosti
• Detekované materiály: Hliník a ďalšie neželezné kovy (oceľ je ignorovaná), oceľ a jej odvodené materiály nie sú predmetom detekcie, čo obmedzuje počet nežiaducich signálov v procesoch s hliníkom
• Korekčný faktor K: K = 1 pre hliník (plný menovitý dosah), plný deklarovaný dosah pre hliník zjednodušuje projektovanie aplikácií bez dodatočných predpokladov týkajúcich sa redukcie dosahu
• Puzdro: Závitové, umožňuje presné nastavenie polohy snímača počas montáže
• Materiál puzdra: Nerezová oceľ, zvýšená mechanická pevnosť telesa zaisťuje dlhú prevádzku
• Materiál čela senzora: Nerezová oceľ, možnosť prevádzky v prostredí chladiacich kapalín, olejov a priemyselných emulzií
• Montáž: Nezapustená montáž (non-flush), plné vystavenie detekčnej zóny zaisťuje maximálny dosah zisťovania
• Spínacia funkcia: NC, výstup uzavretý v kľudovom stave zaisťuje nepretržitý dohľad nad signálom
• Typ konektora: M12, zástrčkové pripojenie znižuje riziko montážnych chýb počas inštalácie
• Napájacie napätie: DC 10-30V, stabilná činnosť v instaláciách napájaných napätím DC

Použitie

• Výroba vozidiel – Využitie indukčného senzora NF zahŕňa detekciu hliníkových prvkov v automatizovaných systémoch výroby vozidiel.
• Hliníkové disky – Indukčný senzor pre hliník sa využíva na výrobných linkách hliníkových diskov na kontrolu prítomnosti a polohy dielu.
• Eloxovanie a povrchová úprava – Využitie pri kontrole polohy hliníkových profilov na linkách eloxovania a povrchovej úpravy.
• Kontrola pred zváraním – Indukčný senzor pre hliník sa osvedčuje na zváracích pracoviskách, kde kontroluje správnu polohu prvkov pred začiatkom procesu.
• Pozicionovanie hliníkových prvkov – Indukčný senzor NF podporuje pozicionovanie hliníkových prvkov, keď je správne nastavenie dielu podmienkou vykonania ďalšej operácie.

Výhody/Vlastnosti

• K=1 pre hliník – faktor K=1 umožňuje využiť deklarovaný dosah pri detekcii hliníka bez potreby zohľadňovať typickú redukciu dosahu pre tento materiál.
• Selektívna detekcia dielu – riešenie umožňuje zamerať kontrolu na správny hliníkový prvok a obmedziť význam jednotlivých pilín a trieskov nachádzajúcich sa v jeho okolí.
• Mechanická odolnosť – celokovové vyhotovenie sa osvedčuje v aplikáciách, kde sa detekcia hliníka uskutočňuje v náročnom priemyselnom prostredí.
• Na kontrolu prvkov po obrábaní – môže sa používať na detekciu správneho hliníkového dielu aj v prostredí, v ktorom sa vyskytujú zvyšky po obrábaní.
• Komplexné riešenie na detekciu hliníka – celokovová monolitická konštrukcia, kovové čelo, K=1, skutočný dosah a zameranie na správny diel tvoria riešenie pre náročné priemyselné aplikácie.

Kedy zvoliť tento model

• Na rezanie hliníka – senzor na detekciu hliníka sa osvedčí pri kontrole prítomnosti a polohy dielov pred operáciou rezania.
• Na kontrolu polohy neželezných prvkov – model sa osvedčí v aplikáciách využívajúcich hliník a iné neželezné kovy.
• Keď potrebujete odlíšiť diel od drobných zvyškov – senzor prítomnosti prvku môže byť výhodným riešením v procesoch obrábania hliníka, kde sa vyskytujú piliny alebo triesky.
• Na lisy a pracoviská lisovania – senzor na kontrolu prítomnosti môže potvrdzovať prítomnosť hliníkového dielu pred vykonaním pracovného cyklu.

Pripojenie

Snímač má výstup NPN, preto na pripojenie zvoľte pripájací kábel M12 4-pin bez LED diód. Káble s LED diódami (NXOC12281…, NXOC12401…) majú žltú stavovú diódu zapojenú pre výstup PNP a pre snímače NPN nie sú vhodné.
