Indukčné snímače M8 4 mm a M12 8 mm – ako zvýšený dosah mení konštruovanie

Indukčné snímače M8 4 mm a M12 8 mm – ako zvýšený dosah mení konštruovanie

Indukčné snímače M8 4 mm a M12 8 mm – Zvýšená spínacia vzdialenosť v lícovanom Flush puzdre

Moderné indukčné snímače sú kľúčovými komponentmi, bez ktorých by automatizácia procesov a moderné výrobné linky nemohli fungovať. V priemyselnej automatizácii boli parametre ako nominálna spínacia vzdialenosť (Sn) po celé roky obmedzené mechanickou konštrukciou. Pokročilý snímač M8 s dosahom 4 mm a snímač M12 s dosahom až 8 mm však nastavujú nové štandardy v detekčnej technike. Obe riešenia disponujú lícovanou aktívnou plochou, čo znamená, že ide o vstavateľný (flush) a zároveň tienený snímač, ktorý môže pracovať v priamej blízkosti kovu. Klasický netienený snímač (non-flush) vyžaduje voľnú zónu okolo plochy snímača, čo zvyšuje riziko mechanického poškodenia. Popísané modely tento problém eliminujú a ponúkajú nadštandardnú pracovnú vzdialenosť v ultrakompaktnom puzdre.

Toto nie je len kozmetický katalógový zápis, ale hmatateľná výhoda pre montážne linky, robotické bunky, ako aj pre OEM a Tier-1 výrobcov strojov v automobilovom priemysle.

Štandardné spínacie vzdialenosti vs. Reálne výrobné podmienky

Pre porovnanie – typické hodnoty v priemysle sú:

  • Štandardný snímač M8, lícované vyhotovenie → Sn = 1–2 mm
  • Štandardný snímač M12, lícované vyhotovenie → Sn = 2–4 mm

V teórii sú tieto hodnoty dostatočné. V produkčnej praxi však vedú ku kritickým výzvam: extrémne tesným montážnym toleranciám, potrebe precízneho nastavovania polohy snímača, drasticky zvýšenému riziku nárazu obrobku do plochy snímača, ako aj k častým chybným signálom v dôsledku vibrácií, znečistenia alebo prirodzenej vôle dielov na linke.

Presne z tohto dôvodu sa moderné snímače priblíženia so zvýšenou spínacou vzdialenosťou (extended range inductive sensor) stávajú novým štandardom vo fabrikách, ktoré chcú znížiť prestoje na minimum.

Čo je to indukčný snímač priblíženia so zvýšenou spínacou vzdialenosťou?

Indukčný snímač so zvýšenou spínacou vzdialenosťou je vysoko vyvinutý snímač priblíženia (inductive proximity sensor), ktorý vďaka modernizovanej internej architektúre dokáže rozpoznať kovové objekty z dvojnásobnej vzdialenosti v porovnaní s tradičnými trhovými riešeniami rovnakého priemeru. Toto zariadenie využíva efekt tlmenia magnetického poľa vírivými prúdmi, ktoré sú indukované v detegovanom objekte, a funguje ako bezkontaktný približovací spínač (proximity switch). Kľúčovou vlastnosťou týchto moderných snímačov s rozšíreným rozsahom (Extended-Range) je zachovanie plne tienenej konštrukcie (flush mount / shielded sensor). To umožňuje úplne lícované zapustenie puzdra do kovového montážneho prostredia, zatiaľ čo pred plochou snímača sa generuje predĺžená, stabilná detekčná zóna. Toto riešenie kombinuje najvyššiu mechanickú odolnosť s jedinečnou rezervou spínacej vzdialenosti.

Ako sa podarilo dosiahnuť túto veľkú spínaciu vzdialenosť? Expertná technológia pod kapotou

Štandardný indukčný snímač v puzdre M8 poskytuje stabilný signál do vzdialenosti 2 mm. Ako je možné, že moderný Long-Range snímač pri rovnakej konštrukčnej veľkosti dosahuje až 4 mm a pritom zostáva vstavateľný (embedded sensor)? Kľúč spočíva v revolúcii interných komponentov:

  • Väčšia cievka: Maximálnym využitím vnútorného priestoru puzdra sa podarilo navinúť cievku s vyššou účinnosťou.
  • Optimalizované feritové jadro: Použitie nového tvaru jadra a modifikovaného materiálu umožnilo presnejšie tvarovanie a smerovanie magnetického toku pred plochou snímača.
  • Výkonnejší oscilátor: Generuje signál s vyššou amplitúdou, ktorý je menej citlivý na tlmenie a externé rušenie.
  • Pokročilá elektronika: Zabezpečuje najmodernejšiu filtráciu signálu a bleskurýchly prenos informácií do riadiaceho systému PLC.
  • Presná teplotná kompenzácia: Eliminuje teplotný drift, takže reálna veľká spínacia vzdialenosť zostáva stabilná v širokom teplotnom spektre.
  • Optimalizácia elektromagnetického poľa: Redukuje bočný rozptyl poľa, čo umožňuje hlbokú montáž do kovu bez straty čelnej spínacej vzdialenosti.

Fyzika v pozadí: Od čoho závisí spínacia vzdialenosť indukčného snímača?

Aby sme plne porozumeli fungovaniu týchto komponentov, musíme sa oprieť o fyzikálne zákony. Pracovná vzdialenosť (operating distance) snímača nie je nemenná hodnota – závisí od viacerých premenných:

  1. Priemer cievky: Všeobecne platí: čím väčší je priemer cievky, tým väčšia je detekčná zóna. Dosiahnutie Sn = 4 mm pri M8 si preto vyžadovalo vysoko vyvinutú miniaturizáciu.
  2. Frekvencia oscilátora: Ovplyvňuje hĺbku vniku poľa do materiálu a rýchlosť odozvy snímača.
  3. Tienenie (Lícovaný vs. Nelícovaný): Lícovaný snímač má okolo jadra kovový krúžok, ktorý obmedzuje pole do strán a smeruje ho výhradne dopredu. To síce zmenšuje dosah v porovnaní s nelícovanou verziou, ale chráni pred vplyvmi okolia.
  4. Materiál objektu a korekčný faktor (Fe korekčný faktor): Menovitá spínacia vzdialenosť Sn sa uvádza pre konštrukčnú oceľ (Fe 360). Pre ostatné kovy sa uplatňuje korekčný faktor, ktorý znižuje efektívnu, zabezpečenú pracovnú vzdialenosť (assured sensing distance). Pri medi alebo hliníku sa táto zóna výrazne zmenšuje.
  5. Tlmenie poľa: Vírivé prúdy indukované v cieľovom objekte odoberajú oscilátoru energiu a oslabujú amplitúdu jeho kmitov. Elektronika to vyhodnotí ako detekciu objektu a zmení stav výstupu.

Porovnanie konštrukcie: Lícovaný snímač (Flush) vs. Nelícovaný snímač (Non-Flush)

Voľba správneho vyhotovenia aktívnej plochy má zásadný význam pre montážnu geometriu a úspech aplikácie. Tu je priame porovnanie vlastností:

Znak / Parameter Lícovaný snímač (Flush / Shielded) Nelícovaný snímač (Non-Flush / Unshielded)
Montáž do kovu ✔ Možná (úplne zapustiteľný do montážneho lôžka) ✖ Nemožná (vyžaduje voľnú zónu okolo aktívnej plochy)
Detekčný rozsah Menší pri štandardných modeloch, väčší pri sérii Long-Range Väčší (pole sa šíri aj do strán)
Mechanická odolnosť Vyššia (chránený kovovým uložením/držiakom) Nižšia (vystupujúca plocha snímača je ohrozená nárazmi)
Automotive aplikácie ✔ Veľmi časté a preferované (napr. zváracie linky) Zriedkavejšie (hlavne kvôli riziku poškodenia)

Tvrdé fakty – Čo znamená Sn = 4 mm v realite?

Pozrime sa na konkrétne čísla, ktoré ilustrujú technologický skok novej série snímačov v porovnaní s klasickým trhovým štandardom:

  • Štandardný snímač M8: Sn = 2 mm
  • Nový snímač M8 od Nexotec: Sn = 4 mm

Čo týmto rozdielom získate v praxi?

  • O 100 % väčšiu spínaciu vzdialenosť v rovnakom miniaturizovanom puzdre.
  • Dvakrát väčšiu montážnu toleranciu, vďaka čomu odpadá milimetrovo presné nastavovanie polohy.
  • Možnosť posunúť snímač o 2 mm späť (do montážneho otvoru), pričom zostane zachovaná bezpečná spínacia zóna.

Vizualizácia bezpečnostnej zóny pred a po optimalizácii:

ŠTANDARDNÝ M8:
| SZNÍMAČ M8 (Sn=2mm) |--2 mm--| [ KOVOVÝ CIEĽ ]

NOVÝ LONG-RANGE SNÍMAČ:
| SZNÍMAČ M8 (Sn=4mm) |------4 mm------| [ KOVOVÝ CIEĽ ]

Porovnanie parametrov: Snímač M8 4 mm vs. Snímač M12 8 mm

Aby sme vám uľahčili výber vhodného komponentu pre váš automatizačný systém, nižšie nájdete prehľad najdôležitejších technických parametrov oboch verzií:

Technický parameter M8 verzia (Zvýšený dosah) M12 verzia (Zvýšený dosah)
Menovitá spínacia vzdialenovst (Sn) 4 mm 8 mm
Konštrukcia aktívnej plochy Tienená (Lícovaná / Flush) Tienená (Lícovaná / Flush)
Montážna tolerancia Zvýšená (až do 4 mm) Veľmi vysoká (až do 8 mm)
Odporúčaný terč (Normovaná meracia doska) Oceľ (Fe 360), min. 12x12 mm Oceľ (Fe 360), min. 24x24 mm
Hlavné oblasti použitia Chápadlá, robotické ramená, stiesnené priestory Lisy, pozicionovanie veľkých dielov, Retrofit M18

Detailný technický list (M8 vs. M12)

Nasledujúca technická špecifikácia obsahuje presný prehľad elektrických, mechanických a environmentálnych parametrov pre Long-Range modely. Tieto dáta umožňujú precízne overenie kompatibility s nadradenými riadiacimi systémami PLC.

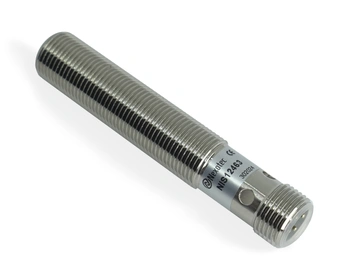

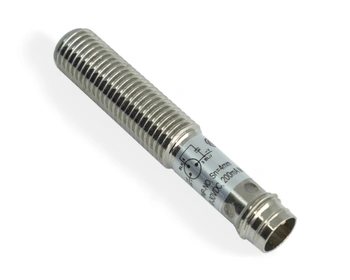

Kategória / Parameter Model M8 (NIS08563) Model M12 (NIS12463)
VŠEOBECNÉ ÚDAJE
Typ / PriemerM8 (Indukčný)M12 (Indukčný)
Menovitá spínacia vzdialenosť (Sn)4 mm8 mm
Geometria montážeLícovaná montáž (Flush)Lícovaná montáž (Flush)
Typ výstupu / funkciaPNP / NO (Zopínací)PNP / NO (Zopínací)
ELEKTRICKÉ ÚDAJE
Napájacie napätieDC 10-30 VDC 10-30 V
Zvlnenie (Ripple)<10%<10%
Prúd naprázdno<10 mA<10 mA
Max. výstupný prúd (Záťaž)200 mA200 mA
Zostatkový prúd<0.01 mA<0.01 mA
Úbytok napätia<1,5 V<1,5 V
Spínacia frekvencia500 Hz800 Hz
Doba odozvy0,5 ms0,2 ms
Reprodukovateľnosť (Opakovateľnosť)<1.0% (sr)<1.0% (sr)
Hysterézia / Teplotný drift<15% (sr) / <10% (sr)<15% (sr) / <10% (sr)
Ochrana proti skratuÁNOÁNO
Bod vypnutia pri preťažení220 mA220 mA
MECHANICKÉ ÚDAJE
Tvar puzdraValec so závitomValec so závitom
Materiál puzdraPoniklovaná mosadzPoniklovaná mosadz
Materiál aktívnej plochyPBT (Polybutylén tereftalát)PBT (Polybutylén tereftalát)
Indikácia stavu (LED)ÁNOÁNO
Rozmery (Priemer x Dĺžka)Ø8 x 60 mmØ12 x 68 mm
Hmotnosť v kg0,1 kg0,1 kg
ELEKTRICKÉ PRIPOJENIE
Typ pripojeniaPriemyselný konektorPriemyselný konektor
Veľkosť konektora / Počet pólovM8 / 3-pólovýM12 / 4-pólový
Dĺžka kábla--- (Konektorové pripojenie)--- (Konektorové pripojenie)
PODMIENKY OKOLIA
Krytie (Puzdro)IP67IP67
Teplota okolia (min / max)-25℃ do +70℃-25℃ do +70℃
KOMERČNÉ INFORMÁCIE
Kód výrobcu (Nexotec)NIS08563NIS12463
Stav produktu / BalenieNový / Originálne zabalenýNový / Originálne zabalený

Praktické príklady z priemyslu (Prípadové štúdie)

Príklad 1: Robotická bunka FANUC (Zváranie / Výroba karosérií)
Východisková situácia: Na linke na výrobu hrubých karosérií a zváranie (Body in White – BIW) sa používal štandardný indukčný snímač M8 s Sn = 2 mm na kontrolu prítomnosti rázsochy v robotickom chápadle. Kvôli minimálnej vzdialenosti sa chápadlo pri rýchlych pohyboch mikroskopicky deformovalo, čo pravidelne viedlo k narážaniu dielov do plochy snímača. To spôsobovalo odstávku výrobnej linky raz týždenne.
Po zmene: Bol nainštalovaný lícovaný indukčný 4 mm snímač M8. Snímač bol posunutý o bezpečné 2 mm späť do kovového tela chápadla. Detekcia kovu zostala absolútne stabilná a mechanické kolízie boli úplne eliminované.

Príklad 2: Lisovňa a závod na karosárske diely
Východisková situácia: Operátori mali masívne problémy s nastavovaním snímača, ktorý detegoval prítomnosť plechov v lisovacom nástroji. Vibrácie lisu viedli k neustálemu rozlaďovaniu spínacieho bodu (switch point).
Po zmene: Použitím 8 mm snímača so zvýšenou spínacou vzdialenosťou v puzdre M12 sa mechanické tolerančné okno pre montáž zdvojnásobilo. Systém sa stal necitlivým voči mikroskopickým posunom matrice, čo drasticky zvýšilo stabilitu procesu.

Časté montážne chyby a indikátory spoľahlivosti

Ani ten najlepší Industrial Sensor nebude fungovať bezchybne, ak sa urobia základné aplikačné chyby. Medzi najčastejšie chyby v inžinierskej praxi patria:

  • ❌ Príliš hlboká montáž: Ak je nelícovaný snímač zapustený príliš hlboko do kovovej základne, permanentne „vidí“ svoj vlastný montážny držiak (trvalý signál).
  • ❌ Príliš malý cieľový objekt: Normovaná meracia doska pre snímač M8 by mala mať veľkosť minimálne 12x12 mm. Ak je objekt menší, reálna spínacia vzdialenosť drasticky klesá.
  • ❌ Nesprávny materiál objektu: Ignorovanie Fe korekčného faktora pri detekcii hliníka alebo mosadze bez započítania redukcie spínacej vzdialenosti.
  • ❌ Príliš vysoká nájazdová rýchlosť: Ak sa prekročí maximálna spínacia frekvencia, elektronika už nedokáže impulz zaregistrovať a odovzdať ho na vstup PLC.
  • ❌ Nedostatočný bočný odstup od kovu: Nedodržanie voľnej zóny okolo puzdra pri prechode z lícovaných na nelícované snímače, čo narúša elektromagnetické pole.

Ako vybrať vhodný indukčný snímač? Príručka pre inžinierov

Aby ste vybrali správny snímač a vyhli sa problémom na výrobnej linke, odporúčame nasledujúci rozhodovací algoritmus:

  • Krok 1: Vyhodnotiť dostupný montážny priestor
    • Ak je priestor extrémne obmedzený (napr. miniatúrne chápadlo, lineárny pohon, lineárne vedenie) → Zvoľte puzdro M8.
    • Ak je k dispozícii viac miesta a navrhujete robustné obrábacie zariadenie → Zvoľte puzdro M12.
  • Krok 2: Určiť požadovanú toleranciu a pracovnú vzdialenosť
    • Ak je diel presne pozicionovaný a podávanie je vysoko opakovateľné → Stačí rozsah 4 mm (M8).
    • Pri silných vibráciách, mechanickej vôli alebo pri vykonávaní retrofitu (napr. náhrada robustného snímača M18 menším modelom) → Zvoľte rozsah 8 mm (M12).
  • Krok 3: Analyzovať pracovné prostredie snímača

Mýty pod lupou: Zhoršuje väčšia spínacia vzdialenosť prevádzkové parametre?

V konštrukčných kruhoch sa skalopevne drží jeden mýtus: „Ak má snímač zväčšenú spínaciu vzdialenosť, určite tým utrpí presnosť a opakovateľnosť.“.

Toto je zastaraný prístup. Moderné integrované obvody (ASIC) použité v snímačoch Nexotec novej generácie zaisťujú, že parametre ako opakovateľnosť (repeatability), hysterézia (hysteresis) a všeobecná stabilita spínania zodpovedajú najprísnejším priemyselným normám. Pokročilé algoritmy digitálnej filtrácie zabraňujú chybným spínaniam, ktoré v minulosti mohli byť spôsobené teplotným driftom alebo externým EMC rušením. Vysoký stupeň krytia (IP67 a IP69K) navyše garantuje absolútnu tesnosť aj pri permanentnom kontakte s chladiacimi mazacími kvapalinami.

Inžinierska perspektíva: Výhody pre technické oddelenia

Čo znamená väčšia spínacia vzdialenosť pre konštruktéra strojov?

  • Menej kritické mechanické tolerancie, ktoré je potrebné zohľadniť vo fáze 3D návrhu.
  • Výrazne jednoduchšia montáž bez nutnosti navrhovania komplexných mechanických ochranných krytov.
  • Minimalizácia rizika drahých kolízií a dodatočných úprav pri uvádzaní do prevádzky u koncového zákazníka.
  • Väčšia flexibilita a konštrukčná voľnosť pri usporiadaní chápadiel a pneumatických komponentov na ramene robota.

Čo znamená veľká spínacia vzdialenosť pre údržbu (MRO)?

  • Menej časté dodatočné nastavovanie a kalibrácia snímačov na nepretržite bežiacich výrobných linkách.
  • Menej hlásení o poruchách týkajúcich sa mechanicky zničených plôch snímačov v dôsledku posunutých obrobkov.
  • Drastické zníženie prestojov a nižšie náklady na obstarávanie náhradných dielov.
  • Vyššia celková dostupnosť strojového parku a priamy pozitívny vplyv na ukazovateľ OEE.

Oplatí sa vymeniť štandardné snímače M8 za novú generáciu?

Priama výmena klasického riešenia za model Extended-Range ponúka merateľnú návratnosť investície. Pozrime sa na priame porovnanie:

Prevádzkový parameter Štandardný snímač M8 Nový snímač Nexotec M8 Výhoda modernizácie
Menovitá vzdialenosť (Sn) 2 mm 4 mm 100 % zvýšenie rezervy spínacej vzdialenosti
Tolerancia pozicionovania Nízka (časté chyby kvôli chýbajúcemu signálu) Vysoká (stabilná detekcia napriek posunu dielu) Garantovaná kontinuita pohybov linky
Mechanická bezpečnosť Stredná/Nízka (riziko kolízie) Vysoká (môže byť zapustený hlboko v lôžku) Eliminácia mechanických porúch a prestojov
Prácnosť montáže Náročná, vyžaduje vysokú presnosť Výrazne jednoduchšia a rýchlejšia Úspora času pre mechanikov a automatizérov

V závislosti od špecifík aplikácie a dostupného montážneho priestoru nájdete v portfóliu Nexotec varianty s rôznymi dĺžkami puzdra. Pre priemer M8 sú k dispozícii modely s dĺžkou L = 45 mm, predĺžené verzie s konektorovým pripojením L = 60 mm PNP NO (katalógový kód: NIS08563) – ideálne pre hrubé montážne dosky – ako aj varianty v superkrátkom 32 mm puzdre PNP NO. Ak aplikácia dovoľuje väčšiu konštrukčnú veľkosť, optimálnou voľbou sú modely M12 PNP NO L = 68 mm (katalógový kód: NIS12463) alebo ich skrátená verzia L = 50 mm PNP NO Sn = 8 mm.

Pre náročné prostredia by sa malo dbať aj na špecializované varianty, ako sú zváracie snímače, ultra robustné Full-Metal snímače kompletne z nerezovej ocele, potiahnuté PTFE snímače alebo vysoko spoľahlivé Weld-Immune modely pre zváracie linky. Pre štandardné aplikácie sa univerzálne, zosilnené snímače M8 a snímače M12 dokonale hodia ako nosný pilier modernej automobilovej senzoriky.

Často kladené otázky od konštruktérov (FAQ)

Deteguje snímač M8 4 mm hliník z rovnakej vzdialenosti?

Nie. Menovitá spínacia vzdialenosť Sn = 4 mm platí výhradne pre konštrukčnú oceľ (Fe 360). Pri detekcii hliníka sa musí zohľadniť korekčný faktor materiálu, ktorý sa pre tento kov zvyčajne pohybuje medzi 0,4 a 0,5. To znamená, že efektívna spínacia vzdialenosť pre hliníkový diel je cca 1,6–2,0 mm.

Vztiahne sa uvádzaná menovitá spínacia vzdialenosť Sn vždy na oceľ?

Áno, všetky menovité parametre uvádzané v katalógoch výrobcov automatizácie sa určujú pomocou normovanej meracej dosky z ocele (Fe 360). Každý iný kov (nerezová oceľ, mosadz, meď, hliník) má svoj vlastný redukčný faktor pre aktívnu zónu.

Môže byť lícovaný snímač (Flush) bez obmedzení kompletne zapustený do kovu?

Áno, lícovaný tvar (flush / shielded) bol vyvinutý špeciálne pre tento účel použitia. Disponuje interným magnetickým tienením, takže kov, ktorý puzdro obklopuje z boku, nevyvolá chybný signál. Snímač reaguje výhradne na objekty, ktoré sa nachádzajú priamo pred jeho aktívnou plochou.

Môžem kábel indukčného snímača sám skrátiť?

Pri verziách s rázcestným káblom zaliatym z výroby (napr. model L = 45 mm s 3 m káblom) je skracovanie absolútne prípustné a nemení meracie parametre ani spínaciu vzdialenosť snímača. Musí sa však dbať na odborné a tesné ukončenie koncov žíl, aby sa zachoval stupeň krytia IP67. Pri verziách s konektorom (M8/M12) tento problém odpadá voľbou správnej dĺžky pripojovacieho kábla.

Môže snímač M12 s 8 mm dosahom na 100 % nahradiť väčší model M18?

Vo veľkej väčšine typických detekčných aplikácií áno. Ak doterajší snímač M18 s 8 mm dosahom pracoval ako nelícovaná verzia, náhrada modelom M12 8 mm Flush umožňuje nielen zachovanie detekčnej zóny, ale aj kompletné zapustenie nového snímača do montážneho otvoru, čo drasticky zvyšuje mechanickú bezpečnosť aplikácie.
