Celokovové a teflónové senzory Nexotec pre lisy a lisovne
Celokovové a teflónové indukčné senzory Nexotec v lisovniach kovov – ako eliminovať prestoje lisov a ochrániť nástroje?
Procesy ako hlboké ťahanie ocele, lisovanie kovov, automatizácia tvárniacich procesov a automatické linky na tvarovanie plechov kladú najvyššie nároky na automatizačné komponenty. Obrovské lisovacie sily, všadeprítomné nečistoty a extrémne mechanické zaťaženie spôsobujú, že klasická senzorika údržby (UR) v lisovni okamžite degraduje.
Pre oddelenia zodpovedné za údržbu v lisovniach kovov znamená každá havária riziko poškodenia drahých matríc. Riešením týchto problémov sú moderné senzory pre kovospracujúci priemysel značky Nexotec – navrhnuté ako heavy-duty systémy, ktoré kombinujú mechanickú odolnosť s absolútnou presnosťou detekcie.
Výzvy a problémy: Čo ničí senzory počas lisovania?
Tradičné približovacie senzory majú aktívne plochy vyrobené z plastu. V prostredí, kde sa lisujú oceľové a hliníkové konštrukcie, sa táto konštrukcia stáva ich najväčšou nevýhodou. Rýchlo sa pohybujúce plechy, ostré hrany a intenzívne vibrácie spôsobujú bleskové opotrebovanie a praskanie senzorov.
Ďalším nepriateľom elektroniky je drsné pracovné prostredie. Lisovne využívajú agresívne médiá: antikorózne oleje, procesné kvapaliny a chladiace emulzie. Tradičné tesnenia pod ich vplyvom zlyhávajú, čo vedie ku skratom. K tomu sa pridávajú falošné spínania spôsobené kovovými trieskami a hustou olejovou hmlou, ktoré sa usadzujú na senzoroch.
Je potrebné mať na pamäti, že vo výrobnom procese je správny výber automatizácie kľúčom k úspechu – senzor je v modernej aplikácii rovnako dôležitý ako samotná matrica. Chybná detekcia alebo oneskorenie signálu okamžite vedie ku kolízii pracovných prvkov. Náklady na opravu alebo regeneráciu poškodenej matrice často dosahujú desiatky tisíc eur, nehovoriac o stratách vyplývajúcich z prestojov lisu a straty plynulosti výroby. Investícia do pokročilých senzorov je predovšetkým prvkom ochrany drahých nástrojov a celej technologickej investície.
Konštrukcia a stavba senzorov Nexotec Heavy Duty – Full Metal a Teflon
Pre zaistenie kontinuity výroby a bezpečnosti strojov sú celokovové senzory do drsných podmienok nenahraditeľné. Portfólio riešení Nexotec zahŕňa pokročilé celokovové indukčné senzory, kde ako puzdro, tak celá aktívna plocha sú vyfrézované z jedného kusu kovu.
- Jednodielne puzdro senzora (nehrdzavejúca oceľ V2A / AISI 303): Zaisťuje kompletnú monolitickú konštrukciu. Takýto indukčný senzor z nehrdzavejúcej ocele je plne odolný proti mechanickým nárazom razidla alebo plechu.
- Teflónový povlak (PTFE): Modely potiahnuté teflónom zaručujú, že kovové častice nepriliehajú na aktívny povrch, čo eliminuje riziko falošných signálov. Vyberte si profesionálne teflónové senzory Nexotec pre zaistenie čistoty a stability čítania.
- Stupeň krytia IP69K: Približovacie senzory odolné voči vysokému tlaku a dlhodobému kontaktu s emulziami si zachovávajú plnú hermetickosť v najnáročnejších aplikáciách.
Prispôsobenie rozmerov: Senzory M8, M12 a M18
Automatizačné oddelenia vyžadujú rôzne priemery pre presnú montáž do lisovacích nástrojov. V portfóliu nájdete kompaktný indukčný senzor M8 celokovový pre prácu v obmedzených priestoroch jazdcov, najuniverzálnejší a odolný proti oderu indukčný senzor M12, a tiež výkonný približovací senzor M18 oceľový (vyrobený ako indukčný senzor M18 nehrdzavejúca oceľ) pre polohovanie ťažkých konštrukčných prvkov. Každý model ponúka vysokú spínaciu frekvenciu. Pozrite si kompletnú ponuku na celokovové indukčné senzory a vyberte si riešenie na mieru vašej linke. Detailné technické parametre a rozmery nájdete tiež po stiahnutí oficiálneho Katalógu celokovových senzorov Nexotec (PDF).
Typ montáže: Vestavné (Flush) vs. nevestavné (Non-Flush) indukčné senzory Nexotec
V závislosti od miesta inštalácie v technologickom nástroji lisov majú technici údržby k dispozícii dva konštrukčné varianty:
Vestavné indukčné senzory pre lisovne: Konštrukcia s vestavnou aktívnou plochou umožňuje plné zaskrutkovanie senzora do kovovej dosky matrice. Hladký povrch zaisťuje, že celokovový vestavný približovací senzor je úplne skrytý, čo ho chráni pred poškodením prechádzajúcim plechom a robí ho maximálne odolným proti oderu.
Nevestavné heavy-duty indukčné senzory: Varianty typu non-flush ponúkajú výrazne väčšiu spínaciu vzdialenosť. Aby bola vyčnievajúca plocha v takýchto drsných podmienkach chránená, zosilnený nevestavný indukčný senzor od Nexotec je vybavený hrubou oceľovou čelnou stenou, ktorá odoláva nárazom častíc materiálu a prachu.

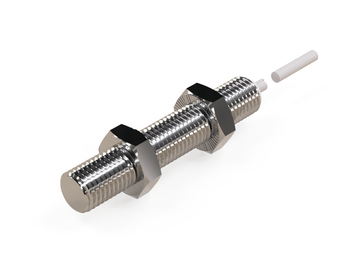

Lisovanie hliníkových prvkov – Senzory NF pre neželezné kovy (Korekčný faktor = 1)
Moderný priemysel (najmä automotive) masívne zavádza lisovanie karosárskych dielov z hliníka. Pre klasické indukčné senzory predstavuje detekcia hliníka veľký problém – ich dosah drasticky klesá (až o 60 %) v dôsledku redukčného faktora pre neželezné kovy. To núti automatizérov umiestňovať senzor veľmi blízko k dielu, čo sa takmer vždy končí nárazom a haváriou.
Dedikovaným riešením pre tieto procesy je indukčný senzor na hliník s korekčným faktorom 1 z radu NF. Pokročilé NF senzory pre neželezné kovy (non-ferrous) značky Nexotec zaručujú presne rovnaký, stabilný dosah detekcie pre hliník aj oceľ.
Čo je z hľadiska spoľahlivosti prevádzky najdôležitejšie: Senzory radu NF ako jediné na trhu disponujú plnou ochranou proti znečisteniu kovovými (feromagnetickými) trieskami. Vzhľadom na to, že senzor prirodzene nereaguje na prítomnosť ocele a železa, sú preň častice, triesky alebo magnetický kal usadzujúci sa na jeho ploche úplne „neviditeľné“. Senzor spína výhradne pri kontakte so skutočným neželezným cieľom (napr. hliníkovým polotovarom).
Využitím približovacích senzorov bez redukčného faktora získavajú inžinieri bezpečný odstup pre detekciu hliníku. To umožňuje stabilné polohovanie hliníkových plechov a bezchybnú detekciu hliníkových konštrukcií v lisovni, bez rizika mechanického zničenia štruktúry senzora. Tieto systémy sú k dispozícii ako pokročilé indukčné NF senzory M12 a M18. Prejdite do kategórie indukčné senzory pre neželezné kovy (non-ferrous) a zabudnite na problémy s poklesom dosahu a falošnými signálmi spôsobenými trieskami na hliníkových linkách.
Sprievodca údržbou: Ako optimálne vybrať senzor pre lisovňu a lis?
Výber správneho senzora je možné zjednodušiť do niekoľkých jasných inžinierskych pravidiel. Ak hľadáte odpovede na otázky typu "aký senzor do lisovne" alebo "aký senzor pre lis", riaďte sa nasledujúcou schémou:
- Ak je hlavným spracovávaným materiálom oceľ → Zvoľte vyhotovenie Full Metal.
- Ak realizujete lisovanie hliníka alebo farebných kovov a chcete sa vyhnúť falošným signálom od oceľových triesok → Zvoľte rad NF (Non-Ferrous).
- Ak sa na pracovisku vyskytuje mnoho jemných, lepkavých triesok a hustý olej → Použite PTFE povlak (Teflón).
- Ak je senzor vystavený bočným nárazom a musí byť zapustený do telesa nástroja → Zvoľte montáž typu Flush (vestavný).
- Ak sa diel pohybuje po premenlivej trajektórii a potrebujete väčší dosah detekcie → Zvoľte verziu Non-Flush (nevestavný).
Porovnávacia tabuľka senzorových riešení v lisovni
Pre uľahčenie optimálneho výberu senzoriky pre konkrétnu pracovnú stanicu uvádzame nižšie prehľad vlastností jednotlivých technológií indukčných senzorov Nexotec:
| Vlastnosť / Typ senzora | Štandardný senzor | Full Metal | Full Metal PTFE (Teflón) | NF – Non-Ferrous |
|---|---|---|---|---|
| Odolnosť proti nárazu | ★★☆☆☆ | ★★★★★ | ★★★★★ | ★★★★★ |
| Odolnosť proti oderu | ★★☆☆☆ | ★★★★★ | ★★★★★ | ★★★★★ |
| Odolnosť proti oceľovým trieskam | ★★☆☆☆ | ★★★★☆ | ★★★★★ | ★★★★★ (Plná ochrana – bez reakcie) |
| Odolnosť proti olejom | ★★★☆☆ | ★★★★★ | ★★★★★ | ★★★★★ |
| Detekcia hliníka | ★★☆☆☆ | ★★☆☆☆ | ★★☆☆☆ | ★★★★★ (Stabilný dosah, faktor = 1) |
| Prevádzka v drsných podmienkach lisovne | obmedzená | veľmi dobrá | najlepšia (ťažké znečistenie) | najlepšia pre hliník a zóny s trieskami |
Full Metal alebo PTFE – ktorý senzor zvoliť?
Voľba medzi klasickým celokovovým vyhotovením a verziou potiahnutou teflónom (PTFE) závisí od dominantného problému na danom pracovisku.
Variant Full Metal je najlepšou voľbou, keď:
- existuje neustále riziko priameho nárazu pohybujúcim sa plechom alebo mechanickým prvkom,
- dochádza k silným vibráciám, chveniu a dynamickému zaťaženiu konštrukcie,
- prioritou je maximálna mechanická robustnosť puzdra a aktívnej plochy,
- senzor pracuje hlboko vo vnútri matrice alebo v tesných priestoroch nástrojov.
Variant s PTFE povlakom (Teflón) sa odporúča, keď:
- v oblasti detekcie se masívne vyskytujú jemné triesky, kovový prach a procesné častice,
- na pracovisku panuje vysoká koncentrácia olejovej hmly, ťažných kvapalín a viskóznych chladiacich emulzií,
- strihaný alebo lisovaný materiál má tendenciu sa lepiť a usadzovať na aktívnej ploche senzora,
- kľúčová je jednoduchosť čistenia a údržby bez rizika poškriabania ochrannej vrstvy.
Aplikačný tip: V mnohých moderných lisovniach sa obidve riešenia používajú súčasne – senzory Full Metal v oblastiach najviac vystavených mechanickým nárazom a modely PTFE tam, kde najväčší prevádzkový problém predstavujú triesky a lepkavé nečistoty.
Široké spektrum aplikácií: Ktoré procesy a stroje vyžadujú heavy-duty senzory?
Pokročilá automatizácia tvárniacich procesov siaha ďaleko za štandardné lisovacie operácie. Špeciálne indukčné senzory Nexotec sú nasadzované v procesoch, ako sú:
postupné lisovanie (Progressive Stamping) and transferové lisovanie plechov, hlboké ťahanie štrukturálnych komponentov, rýchle strihanie (Blanking), presné ohýbanie, profilovanie a kalibráciu prvkov, razenie (Coining), rovnako ako v náročných strojných systémoch využívajúcich hydraulické lisy a excentrické lisy. Kontinuálne monitorovanie parametrov je nevyhnutné tiež v automatických linkách pre odvíjanie a podávanie zvitkov (Coil Feeding) a všade tam, kde pracujú automatické podávače pásu.
Kde presne senzory pracujú v jednotlivých prvkoch lisu?
- Systémy podávania materiálu: podávač pásu, valcový podavač, rovnačka a odvíjač zvitkov.
- Pracovná oblasť nástroja: postupový lisovací nástroj, matrica a pohyblivý razník (pre kontrolu pozície a vratnej sily).
- Manipulačné systémy a odber dielov: magnetické/vákuové chápadlá, transferový robot lisu, automatický vyhadzovač dielov a dopravný pás pre odsun hotových komponentov.
Najčastejšie chyby pri montáži indukčných senzorov v lisovniach
Aj ten najlepší heavy-duty senzor môže predčasne zlyhať, ak dôjde k chybám pri inštalácii. Medzi najčastejšie chyby na výrobných linkách patria:
- Nesprávny výber typu čela (vestavná montáž namiesto nevestavnej a naopak): To vedie buď k mechanickému odstrihnutiu vyčnievajúceho senzora, alebo k absencii stabilného signálu kvôli nedostatočnému dosahu.
- Príliš malá vzdialenosť od dielu: Spôsobuje, že plech, ktorý počas lisovania vibruje alebo sa deformuje, naráža veľkou silou do aktívnej plochy.
- Nesprávny uťahovací moment senzora: Príliš silné utiahnutie kľúčom zničí závit a internú štruktúru senzora, zatiaľ čo príliš slabé utiahnutie vedie k uvoľneniu v dôsledku vibrácií lisu.
- Chýbajúca ochrana signálového kábla: Voľné káble sa ľahko prerežú ostrými hranami padajúceho šrotu a triesok.
- Nesprávny výber priemeru (M8/M12/M18): Použitie príliš malých priemerov v miestach, kde sa vyžaduje pevné, mechanicky robustné telo.
- Montáž v oblasti silného elektromagnetického poľa: Môže spôsobiť rušenie signálu a falošné stavy logickej jednotky na PLC kontroléri.
- Zanedbanie extrémnych pracovných teplôt: Ignorovanie zahrievania nástrojov počas rýchleho sériového lisovania.
Ako predĺžiť životnosť približovacích senzorov?
Pre maximalizáciu bezporuchovej prevádzky by mali byť zavedené pravidelné postupy údržby: pravidelné čistenie aktívnych plôch od usadených nečistôt, periodická kontrola káblov a konektorových spojov, striktné dodržiavanie odporúčaného uťahovacieho momentu s použitím momentového kľúča, používanie mechanických ochranných krytov alebo ochranných puzdier tam, kde sú kolízie vysoko pravdepodobné, a neustála kontrola okolitej teploty vo vnútri matrice.
Prípadová štúdia – eliminácia prestojov na lisovacej linke
Opis problému: Na automatickej linke pre lisovanie karosárskych dielov v závode z automobilového sektora boli štandardné indukčné senzory s plastovým čelom menené v priemere každých 6–8 týždňov. Hlavnou príčinou opakovaných zlyhaní bolo trvalé mechanické poškodenie spôsobené nárazmi plechových polotovarov a ostré oceľové triesky usadzujúce sa na aktívnej ploche, ktoré vyvolávali falošné signály a blokovali transferový lis.
Implementované riešenie: Bolo rozhodnuté o modernizácii nástrojov a nasadení celokovových senzorov (Full Metal) a dedikovaných senzorov pre neželezné kovy radu NF značky Nexotec.
Dosiahnuté výsledky po implementácii systémov Nexotec:
- celkový počet zlyhaní senzorov na výrobnej linke klesol o viac ako 80 %,
- neplánované technologické prestoje boli drasticky zredukované,
- náhle havarijné zásahy a výjazdy údržby boli výrazne obmedzené,
- stabilita prevádzky lisu sa zlepšila a vďaka úplnej necitlivosti NF senzorov voči oceľovým trieskam bol problém falošných signálov kompletne eliminovaný.
Použitie a aplikácie senzorov Nexotec na lisoch a lisovacích nástrojoch
Moderné indukčné senzory pre lisovne fungujú ako nadradené riadiace prvky v automatizácii hydraulických, transferových a postupových lisov. Zariadenia značky Nexotec tu plnia kritické úlohy, ako sú:
- Kontrola prítomnosti dielu na lise: Overenie, či plechový polotovar pred spustením cyklu perfektne sedí v pozícii.
- Detekcia dvojitého plechu na lise: Ochrana razidla a matrice pred pokusom o zlisovanie dvoch plechov súčasne, čo by mohlo nástroj zničiť.
- Sledovanie nástroja a kontrola pozície razidla: Dohľad nad správnym návratom pohyblivých prvkov lisu.
- Kontrola zaseknutia materiálu v nástroji: Zastavenie linky v prípade chybného posuvu pásu v postupových nástrojoch.
- Senzory pre roboty zakladajúce diely do lisu: Polohovanie ramien chápadiel podávajúcich a odoberajúcich hotové výlisky.
- Dodatočná diagnostika lisovacích strojov pre údržbu: Kontrola vysunutia podávača plechu, rovnako ako kontrola tlaku a pozície ramien lisu.
Čo získavajú výrobné závody a oddelenia údržby?
Implementácia dedikovaných riešení z radu senzory Nexotec pre lisovne prináša merateľné ekonomické a operatívne výhody:
- Eliminácia prestojov v lisovni: Výmena poruchových senzorov za heavy-duty verzie redukuje neplánované zastavenie výrobných liniek.
- Ochrana lisovacích nástrojov: Spoľahlivá informácia zo senzora o umiestnení materiálu zabraňuje drahým opravám matríc a razidiel.
- Odolnosť senzorov proti vibráciám a rázom: Heavy-duty konštrukcia zaručuje, že senzor nezlyhá pod kontinuálnym rázovým zaťažením lisov.
- Senzory odolné chladiacim emulziám, kovovým trieskam a olejovej hmle: Žiadne falošné signály alebo chyby čítania v automatizácii.
- Jednoduchá integrácia: Každý univerzálny približovací senzor s výstupom PNP NO a zvýšeným dosahom umožňuje rýchlu montáž do existujúcich riadiacich systémov PLC.
Zhrnutie – Stavte na heavy-duty indukčné senzory Nexotec
Tvárnenie a hlboké ťahanie ocele a hliníka vyžaduje nekompromisné riešenia. Používaním celokovových, teflónových a dedikovaných NF senzorov Nexotec investujú oddelenia údržby do najvyššej dostupnej mechanickej a environmentálnej odolnosti. To sa priamo premieta do optimalizácie procesov lisovania kovov, zníženia prevádzkových nákladov strojov a úplnej bezpečnosti strojného parku.
FAQ – Špecializované senzory Nexotec pre lisovne (Znalosti v kocke)
1. Ktoré senzory fungujú najlepšie pri lisovaní ocele?
Pri procesoch spracovania ocele sú bezkonkurenčné indukčné celokovové senzory (Full Metal). Ich solídna štruktúra z nehrdzavejúcej ocele zaručuje plnú mechanickú odolnosť proti nárazom tvrdých oceľových dielov a vysokú odolnosť proti oderu aktívnej plochy.
2. Sú Full-Metal senzory odolné proti nárazom plechu?
Ano. Na rozdiel od tradičných modelov s plastovým čelom majú Full-Metal senzory monolitickú, hrubú čelnú stenu vyfrézovanú z ocele. Vďaka tomu odolávajú silným čelným aj bočným nárazom generovaným pohybujúcimi sa pásmi materiálu.
3. Kedy zvoliť verziu PTFE (Teflón)?
Verzie s PTFE povlakom by mali byť volené na pracoviskách, kde sú hlavným problémom horúce alebo ostré častice, silná prašnosť kovov a husté, lepkavé procesné kvapaliny. Teflón zabraňuje tomu, aby nečistoty trvale prilipli na povrch senzora, čo výrazne uľahčuje pravidelné čistenie.
4. Je možné senzor s krytím IP69K použiť s chladiacimi emulziami?
Absolútne. Stupeň krytia IP69K znamená, že senzor je úplne hermetický. Zostáva odolný proti zaplaveniu kvapalinami, agresívnym chladiacim emulziám, antikoróznym olejom aj čisteniu horúcou vodou pod veľmi vysokým tlakom.
5. Flush alebo Non-Flush – akú montáž zvoliť v lisovacom nástroji?
Vestavné verzie (Flush) volíme, ak je možné senzor zapustiť naplocho do montážnej dosky nástroja, čo mu poskytuje maximálnu mechanickú ochranu. Nevestavné verzie (Non-Flush) sa používajú vtedy, keď je prioritou veľká snímacia zóna, takže senzor je možné bezpečne umiestniť mimo pohybovej dráhy dielu.
6. Sú senzory Nexotec vhodné pre rýchle transferové lisy?
Ano. Heavy-duty indukčné senzory Nexotec sa vyznačujú vysokými spínacími frekvenciami a výnimočnou odolnosťou proti kontinuálnym vibráciám a dynamickým rázom. Sú plne vhodné pre použitie vo veľmi rýchlych transferových a postupových linkách.
7. Ako bezchybne detegovať hliník na profilovacích linkách?
Pre bezchybnú detekciu hliníka a neželezných kovov by mali byť použité dedikované senzory radu **NF (Non-Ferrous)**. Zaručujú stabilnú spínaciu vzdialenosť s korekčným faktorom 1 a eliminujú riziko kolízií s pohyblivými dielmi.
8. Čo prináša technológia NF senzorov (Non-Ferrous) v praxi údržby?
Senzory radu NF poskytujú presne rovnaký, veľký dosah pre hliník ako pre oceľ (redukčný faktor = 1). Najväčšou výhodou však je, že **tieto senzory sú 100% odolné proti znečisteniu oceľovými trieskami**. Elektronika ignoruje oceľové triesky a magnetický kal a reaguje výhradne na požadovaný hliníkový diel.
9. Ako vybrať priemer senzora (M8, M12 alebo M18)?
Veľkosť sa vyberá na základe dostupného montážneho priestoru a požadovaného dosahu. Priemer M8 sa osvedčuje v tesných mechanizmoch jazdcov, univerzálny priemer M12 je štandardom pre väčšinu aplikácií kontroly prítomnosti dielov, zatiaľ čo M18 ponúka najvyššiu robustnosť a dosah v ťažkých konštrukčných ramenách a podávačoch.
10. Ako je možné predĺžiť životnosť senzorov v drsnom prostredí lisovne?
Kľúčom je správna montáž (dodržiavanie uťahovacieho momentu), ochrana káblov pred prerezaním ostrým odpadom, použitie ochranných puzdier a pravidelná kontrola stavu upevnenia automatizačných komponentov.
11. Môžu malé triesky spôsobiť falošné signály na PLC kontroléri?
Ano, pri štandardných senzoroch vedie nahromadenie triesok na čelnej strane k trvalému falošnému signálu. Pre úplné odstránenie tohto problému na linkách na spracovanie hliníka sa používajú celokovové senzory radu **NF (Non-Ferrous)** od Nexotec, ktoré prirodzene nereagujú na magnetický oceľový prach a oceľové triesky.
12. Je možné tieto senzory bez obáv použiť v automotive linkách?
Ano. Technické špecifikácie, vysoká životnosť v rámci heavy-duty triedy a spoľahlivosť pri procesoch lisovania karosárskych dielov zaisťujú, že senzory Nexotec spĺňajú prísne automatizačné požiadavky kladené v automobilovom priemysle. Viac sa dozviete na produktovej stránke: Celokovové indukčné senzory Nexotec alebo sa pozrite na kompletný PDF produktový katalóg.
